N7202A008B23 - 第75页

Ref No. Remark s R 1 Q'ty 16-B ヘッド オ プシ ョ ン駆 動 ユニット:NPM Head Option D rivin g Unit:N PM ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610074583AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section N…

100%1 / 582
16-B
ヘッドオプション駆
動
ユニット:NPM
Head Option Driving Unit:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610074583AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S53
( KN610074583AA-07-2 )
Ref
No.
Remarks
R
1
Q'ty
16-B
ヘッドオプション駆
動
ユニット:NPM
Head Option Driving Unit:NPM
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610074583AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 N210096734AA
SPRING
1
2 N210096545AA
GUIDE
1
3 N210096547AA
BRACKET
1
4 N210106404AA
COVER
1
5 N210112936AB
PLATE
1
6 N210097401AC
VALVE
1
8 N510051740AA VQZ212-5MOZ1-M5-X550
SILENCER
1
9 N510005367AA INA-25-46
JOINT
1
10 KXF0E134A00 KQ2K06-01S
JOINT
1
11 N510006401AA KK3P-06H
SPEED-CONTROLLER
2
12 N510040546AA AS1211F-M5-04-15-X250
SPACER
2
14 N510029528AA CF-309E
BEARING
2
15 N510039650AA 693T12AZZMC3
SPACER
2
16 N510030918AA CB-301E
WASHER
1
17 N210117330AA
WASHER
1
19 N510026609AA LLRB8-0.5
JOINT
1
20 KXF0D2ZAA00 KQ2L04-M5
CYLINDER(250mm)
1
22 N610074588AB
BLOCK
1
23 N210106405AA
HANDLE
1
24 N210114670AC
JOINT
1
25 KXF0DZ4YA00 KQ2R06-04
SILENCER
1
26 N418AN103KM6 AN103-KM6
S54
--
( KN610074583AA-07-2 )

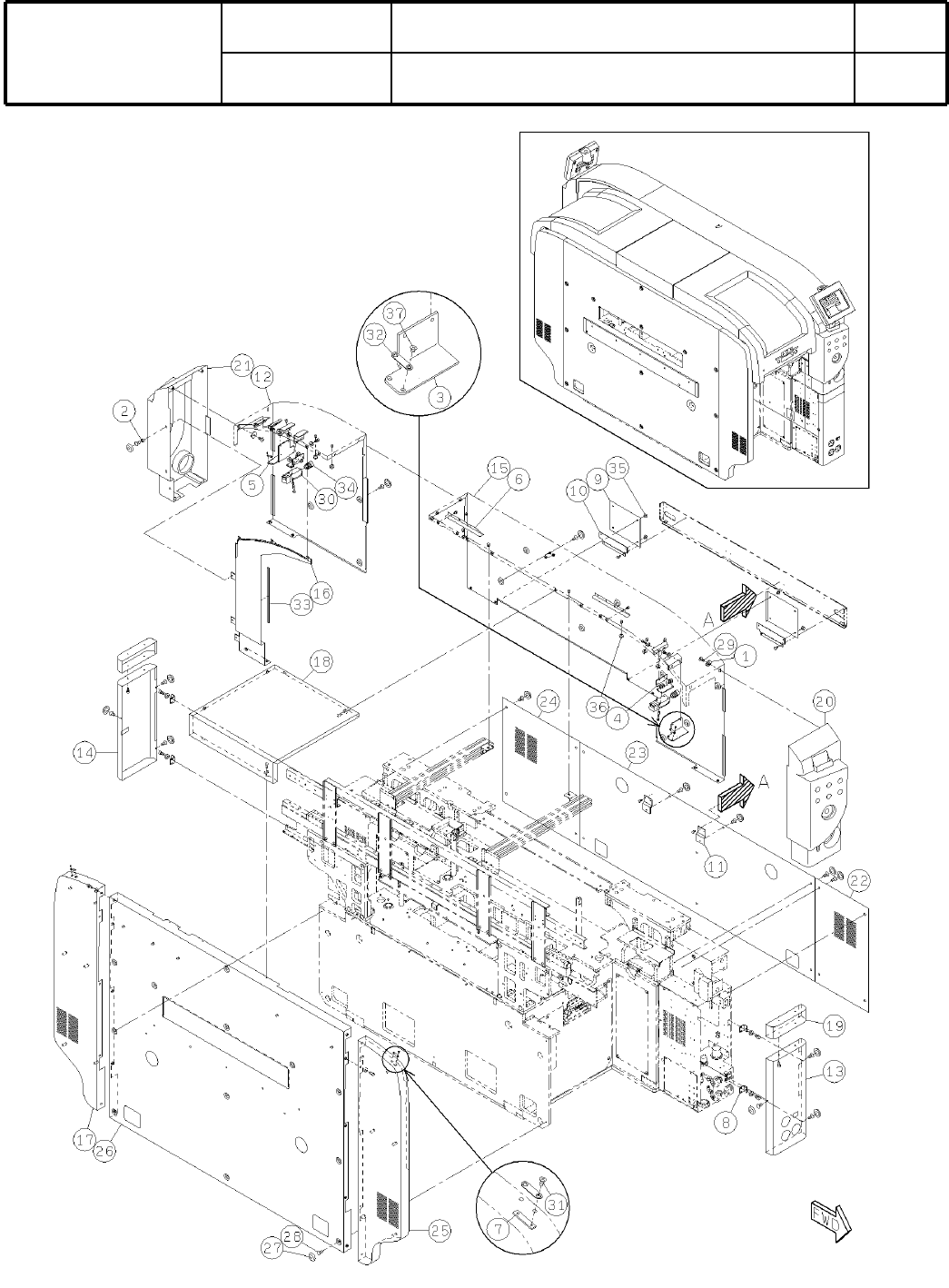

17-A
全
体
カバー:NPM-D
Whole Cover:NPM-D
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610111621AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S55
( KN610111621AA-06-1 )
