Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
Abschluss der Deinstallation

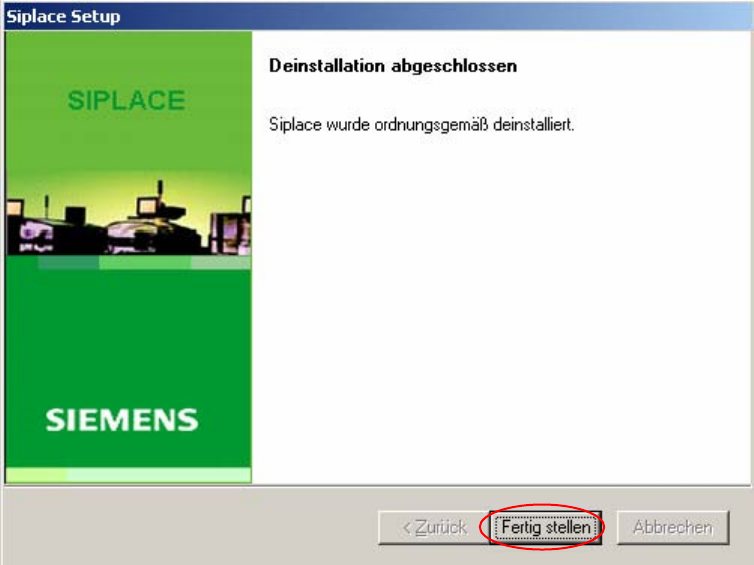

Abb. 4-25 Abschluss der Deinstallation
→ Klicken Sie auf die Schaltfläche Fertig stellen.
Die SIPLACE Software und SIPLACE Vision sind nun ordnungsgemäß deinstalliert.
43 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
4.5 Maschinendateien
In der Software-Version 602 gibt es 2 Datenbanken, die MA-Daten.mdb und die MA-Achsen.mdb.
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in *.XML und *.MA
Dateien abgelegt.
Die Datenbank MA-Daten.mdb enthält alle Standard-Daten, ausgenommen den Standard-Daten für die
Achsen, die in der Datenbank MA-Achsen.mdb hinterlegt sind.
Hinweis:
Alle Maschinendaten und die Datenbank (siehe Funktionsmerkmal Maschinendaten-
Datenbank) müssen den Ausgabestand 70 (Version 70.602.01) enthalten. Die aktuellen
Maschinendaten dürfen
nicht durch Ausgabestände einer früheren Version vollständig oder
teilweise ersetzt werden, z.B. durch den Ausgabestand 60 (Version 60.601.03).
44 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
4.6 Installation des Maschinencontrollers auf einer CPU076 (SIPLACE X-
Serie)
4.6.1 Installation des Maschinencontroller-Betriebssystems RMOS
4.6.1.1 Erstellen der Installationsdisketten
Die zwei Disketten für das Betriebssystem des Maschinencontrollers können auf jedem Windows XP-
Rechner, der über ein CD- und ein Disketten-Laufwerk verfügt, erstellt werden. Hierzu ist auf der CD für
die SW-Version 602.01 im Verzeichnis "RMOS_Images" für jede der beiden Installationsdisketten ein
Abbild in Form einer selbst-extrahierenden EXE-Datei abgelegt. Die Ziffern am Ende des Dateinamens
(Rmos-1.exe, Rmos-2.exe) entsprechen der laufenden Disketten-Nummer. Die Reihenfolge, in der die
Disketten erstellt werden, ist beliebig.
→ Legen Sie die CD für die SW-Version 602.01 in das CD-Laufwerk ein.
→ Legen Sie eine formatierte Diskette (3,5", 1,44MB) in das Disketten-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "RMOS_Images".
→ Starten Sie die jeweilige EXE-Datei mit Doppelklick.
→ Folgen Sie den Anweisungen des Programms:
Diskette einlegen, ggf. wird gefragt, ob die Diskette gelöscht werden kann.
Die Diskette wird beschrieben (Balken zeigt den Arbeitsfortschritt an).
→ Verschwindet das Fenster, ist die Diskette fertig (vor dem Entnehmen der Diskette warten, bis die
'Aktiv'-Lampe am Diskettenlaufwerk erloschen ist).
Hinweise:
- Es wird ein Disketten-Laufwerk 'A:' erwartet – deshalb muss die Diskette sich beim Start bereits im
Laufwerk befinden (keine Änderung dieser Einstellung möglich).
- Es muss eine vorformatierte Diskette verwendet werden.
(Eine Formatierung beim Erstellen ist nicht vorgesehen.)
- Mit jedem Aufruf der EXE-Dateien wird immer nur eine Diskette erzeugt.
- Vor und während der Erstellung der jeweiligen Installationsdiskette darf kein anderes Tool auf diese
Diskette zugreifen (z.B. akt. Explorer-Fenster, Pfad einer DOS-Box darf nicht auf 'A:' eingestellt sein).
45 von 60
