3.3 Hardware-Komponenten SIPLACE D4

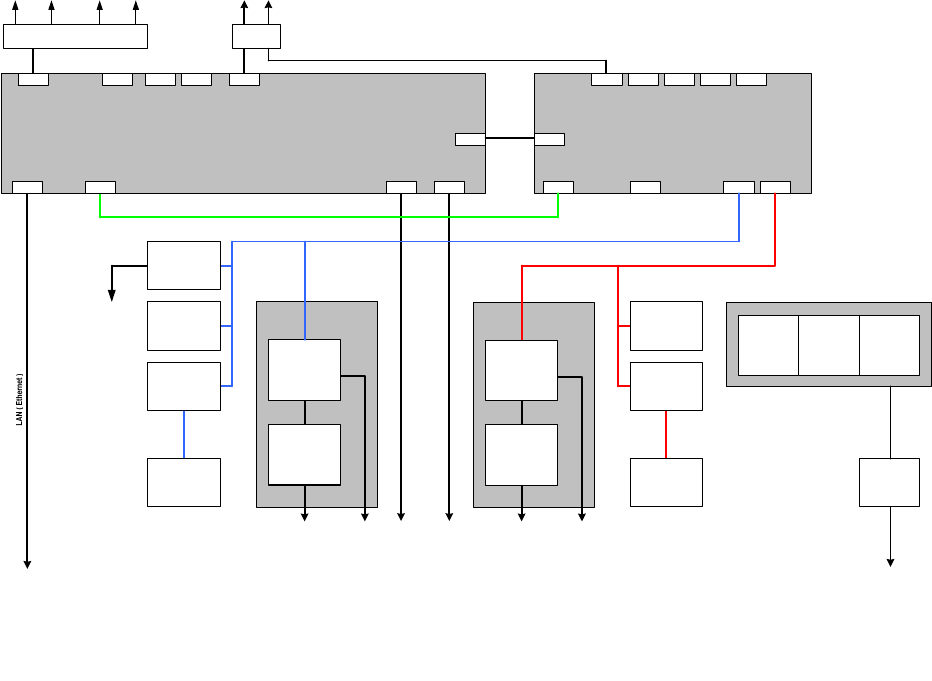

Die folgende Grafik zeigt für den Maschinentypen SIPLACE D4 aus der D-Serie die Hardware-
Komponenten des Rechnersystems:
Struktur der Rechnereinheit mit ihren Schnittstellen
Maschinentyp SIPLACE D4
LAN - Anschluss
Hauptschalter
Netzfilter
Netzanschluss
Netzanschluss
SpannungenSchutzkreiseSicherungen
Mess-Systeme
Stromversorgung
Stationsrechner
BoxPC 627V1
Pentium M760 2,0 GHz, 1 GByte RAM, 40 GB HD, CD
2 x 100 MBit LAN, Grafik, 4 x USB, 1 x Seriell, 2 PCI Slots
PCI 1: 1. Hotlink
PCI 2: 2. Hotlink
LAN
VGA
Kameras
( 4 x BE-Kamera,
4 x LP-Kamera )
Mess-Systeme
Servoverstärker
4 x X/Y
8 x Kopf
Achs-Baugruppe 2
USB1
VideoMux
Motore
Achsen
( 3 x A364 )
12 Achsen
Servoverstärker
4 x X/Y
8 x Kopf
USB2 USB3 USB4
Hotlink Hotlink
Maschinencontroller
MicroBox 420V2
Pentium III, 933 MHz, 256 MByte RAM, 40 GB HD
2 x 100 MBit LAN, Grafik, 4 x USB, 1x Seriell, 3 x PC104
1. PC104: CAN-Bus ( 2x )
CAN 1
VGA
LAN 1
USB1
14 von 60
CAN 2
USB2
COM1
USB3 USB4
LAN 2
Motore
Bearbeitungsbereich 1 Bearbeitungsbereich 2
Monitor
1 2
Tastatur / Touchscreen
1 2
1 MBit/s
500 kBit/s
1 MBit/s
500 kBit/s
Achs-Baugruppe 1
100 MBit/s
LAN
USB-Hub
COM1
Transport-
steuerung
LP-Barcode
Portale
Köpfe
1 / 2
Portale
Köpfe
2 / 4
Achsen
( 3 x A364 )
12 Achsen
E/A-Modul 1 E/A-Modul 2
BE-Tische 1 / 4
Gurtschneider 1 / 4
BE-Tische 2 / 3
Gurtschneider 2 / 3
Abb. 3-2: Hardware-Komponenten des Rechnersystems für die SIPLACE D4
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
15 von 60
3.3.1 Stationsrechner
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
CD-ROM drive ja
Serielle Schnittstellen 1
Netzwerk 2x 100 MBit
Tabelle 3-4: Hardware Stationsrechner (SIPLACE D4)
3.3.2 Maschinencontroller
Bezeichnung
SIMATIC Microbox 420
CPU / Taktfrequenz
Pentium III / 933 MHz
Speicher RAM
256 MB
Festplatte
40 GB
Serielle Schnittstellen 1
Netzwerk
2x 100 MBit
Tabelle 3-5: Hardware Maschinencontroller (SIPLACE D4)
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
3.4 Netzwerkkonfiguration
Stationsrechner Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner und
Maschinencontroller
SIPLACE LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)

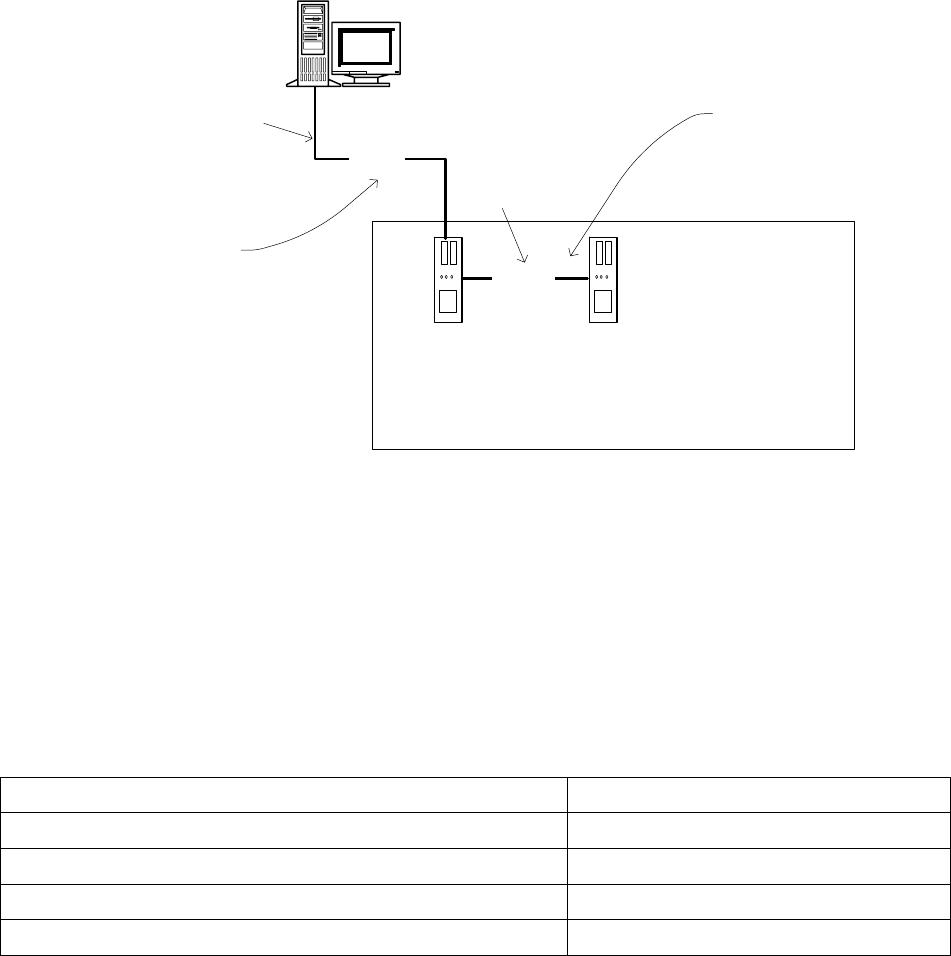

Abb. 3-3: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner und Maschinencontroller ist ein eigenes privates Netzwerk (100 MB) über eine
Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner und Maschinencontroller können somit für alle SIPLACE-Maschinen
fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also auch z.B. im
SIPLACE LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
Subnetmask Stationsrechner/Maschinencontroller 255.255.255.248
IP-Adressband SIPLACE LAN 172.22.xxx.xxx
Subnetmask SIPLACE LAN 255.255.0.0
Tabelle 3-6: Netzwerkkonfiguration
