Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
15 von 60
3.3.1 Stationsrechner
Bezeichnung SIMATIC Box PC 627
CPU / Taktfrequenz Pentium M / 2 GHz
Speicher RAM 1 GB
Festplatte 40 GB
CD-ROM drive ja
Serielle Schnittstellen 1
Netzwerk 2x 100 MBit
Tabelle 3-4: Hardware Stationsrechner (SIPLACE D4)
3.3.2 Maschinencontroller
Bezeichnung
SIMATIC Microbox 420
CPU / Taktfrequenz
Pentium III / 933 MHz
Speicher RAM
256 MB
Festplatte
40 GB
Serielle Schnittstellen 1
Netzwerk
2x 100 MBit
Tabelle 3-5: Hardware Maschinencontroller (SIPLACE D4)
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
3.4 Netzwerkkonfiguration
Stationsrechner Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner und
Maschinencontroller
SIPLACE LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)
Abb. 3-3: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner und Maschinencontroller ist ein eigenes privates Netzwerk (100 MB) über eine
Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner und Maschinencontroller können somit für alle SIPLACE-Maschinen
fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also auch z.B. im
SIPLACE LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
Subnetmask Stationsrechner/Maschinencontroller 255.255.255.248
IP-Adressband SIPLACE LAN 172.22.xxx.xxx
Subnetmask SIPLACE LAN 255.255.0.0
Tabelle 3-6: Netzwerkkonfiguration
16 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
4 Installationsanleitung

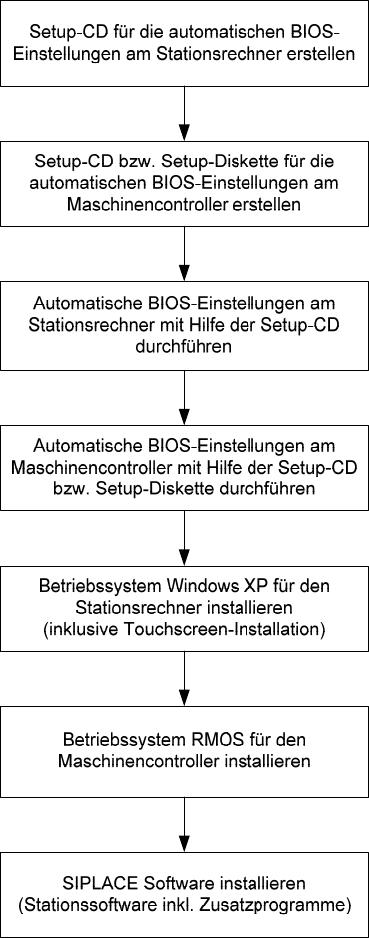

4.1 Installationsablauf
siehe Abschnitte
4.2.1 und 4.2.2
siehe Abschnitte
4.2.3, 4.2.4 und 4.2.5
siehe Abschnitte
4.2.1 und 4.2.2
siehe Abschnitte
4.2.3 (für CPU076), 4.2.4 (für CPU086) und
4.2.5 (für CPU420)
siehe eigene "Installationsanleitung für Windows XP";
Kalibrierung des Touchscreens siehe Abschnitt
4.3.1.2 für die
X-Serie und Abschnitt
4.3.1.3 für die D-Serie
siehe Abschnitte
4.6.1 (für CPU076), 4.8.1 (für CPU086) und
4.9.1 (für CPU420)
siehe Abschnitt
4.3
17 von 60
