Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
4.3.1.2 Kalibrieren des Touchscreens für die X-Serie
Wählen Sie Start Æ Settings Æ TouchWare, um das Programm TouchWare Properties zu starten.

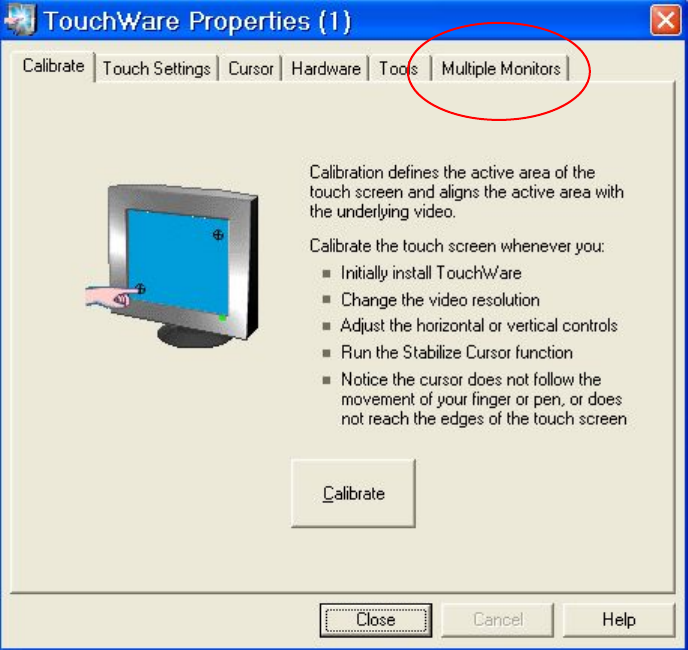

Abb. 4-2: TouchWare Properties
→ Öffnen Sie die Registerkarte Multiple Monitors.
22 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
Abb. 4-3: TouchWare Properties – Registerkarte Multiple Monitors
→ Klicken Sie auf die Schaltfläche Map Touch Screens.
Der Dialog "Multiple Monitor Layout" wird angezeigt.
23 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006

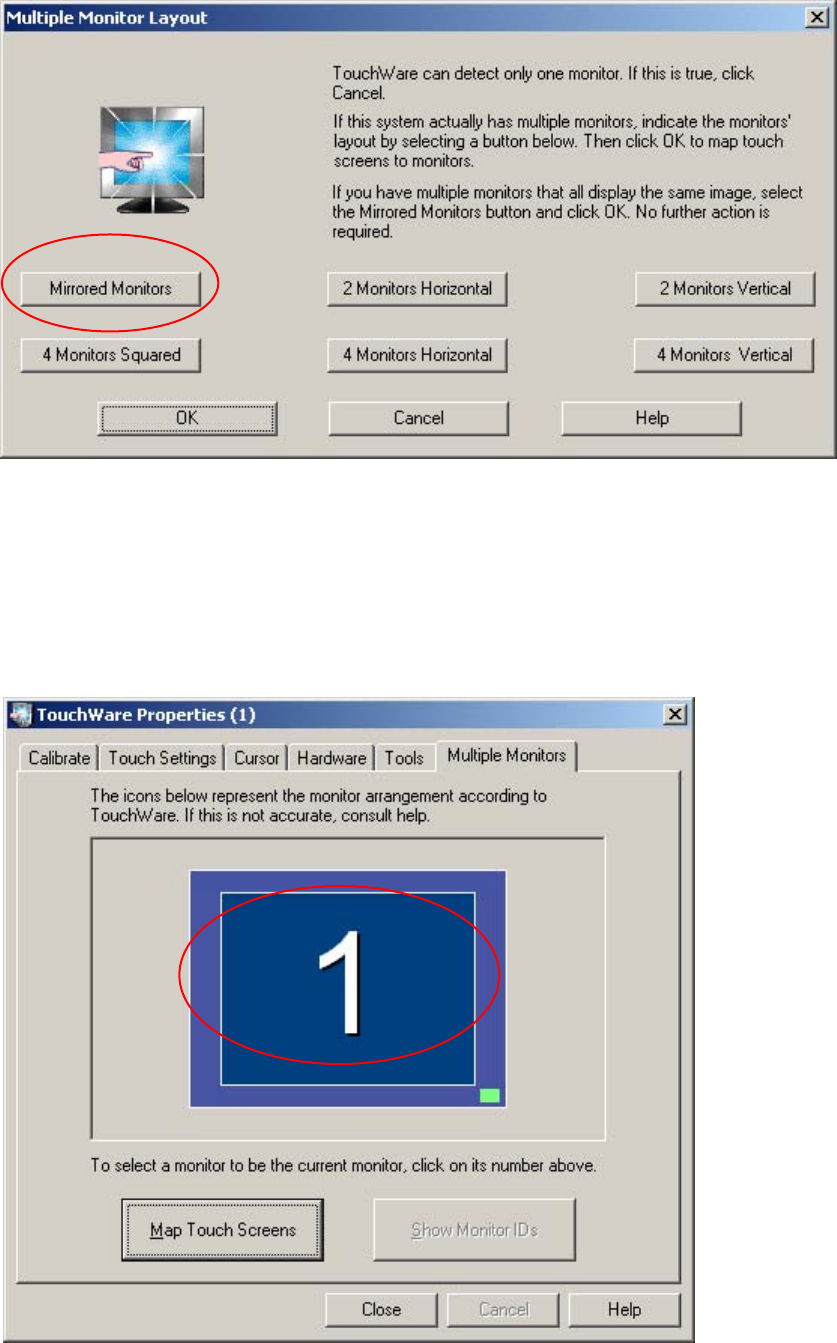

Abb. 4-4: Dialog "Multiple Monitor Layout"
→ Klicken Sie auf die Schaltfläche Mirrored Monitors.
→ Bestätigen Sie die Auswahl mit OK.
Die Touchscreens sind jetzt gemappt und die Registerkarte "Multiple Monitors" wird wieder angezeigt.
Abb. 4-5: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 1)
24 von 60
