Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
→ Tippen Sie mit dem Finger den Monitor an, den Sie kalibrieren möchten. Die Aufforderung Touch the
red square wird jetzt angezeigt.

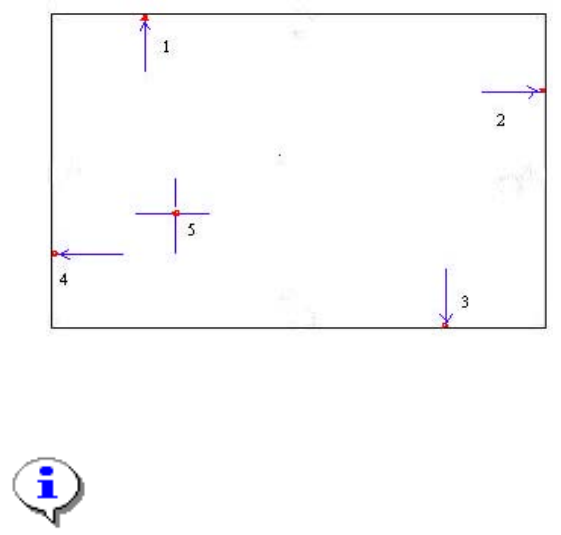

Abb. 4-15: Kalibriermarkierungen
Hinweise:
Tippen Sie innerhalb von 20 Sekunden die Kalibriermarkierungen an, da sonst die
Kalibrierung automatisch abgebrochen wird.
Vergewissern Sie sich, dass Sie direkt vor dem Monitor stehen.
Führen Sie die Kalibrierung in der Position (stehend oder sitzend) aus, die Sie
normalerweise einnehmen, wenn Sie an diesem Bildschirm arbeiten.
Tippen Sie mit einer Fingerspitze fest und präzise auf die Kalibriermarkierung.
Achten Sie darauf, dass kein anderer Finger zusätzlich den Bildschirm berührt.
→ Tippen Sie mit dem Finger die roten Kalibriermarkierungen in ihrer nummerierten Reihenfolge an.
→ Führen Sie die oben beschriebenen Arbeitschritte auch für den zweiten Bildschirm durch.
→ Klicken Sie im "PenMount Control Panel" auf die Schaltfläche OK, um das Programm zu beenden.
31 von 60
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
32 von 60
4.3.2 Definitionen
4.3.2.1 Erstinstallation
Die erstmalige Installation der Stationssoftware an der SIPLACE-Bestückstation wird als Erstinstallation
bezeichnet.
4.3.2.2 Update
Wurde bereits eine Erstinstallation durchgeführt und soll ein aktuellerer Ausgabestand der
Stationssoftware eingespielt werden, so wird dieser Vorgang als Update-Vorgang bezeichnet.
Der Ausgabestand ist in den letzten beiden Ziffern der vollständigen Versionsnummer codiert.
Beispiel:
602.01 = Die Zahl 602 kennzeichnet die Funktionalität der Software
Die Zahl 01 ist der Ausgabestand 1.
4.3.2.3 Upgrade
Die Funktionalität der Software ist über die eingebettete, dreistellige Zahl der vollständigen
Versionsnummer codiert.
Die Installation einer Software-Version mit höherer Versionsnummer als einer bereits installierten
Software-Version wird als Upgrade-Vorgang bezeichnet.
Beispiel:
Software von 601.03 auf 602.01 erhöhen = Upgrade
Installationsanleitung Stationssoftware Version 602.01 Ausgabe 06/2006
4.3.3 Installation der Stationssoftware und der Zusatzprogramme
Hinweis:
Die Installationsdauer beträgt ca. 30 Minuten.
4.3.3.1 Installationsprogramm
→ Schalten Sie die SIPLACE-Bestückstation ein.
→ Loggen Sie sich am Stationsrechner als Administrator ein.
(Shift-Taste gedrückt halten, sobald das XP-Logo erscheint)
Achtung:
Vor der Installation der Version 602.01 muss eine bereits auf dem Stationsrechner
installierte Vorgängerversion deinstalliert werden (siehe Abschnitt
4.4).
Hinweis:
Nach der Installation der Stationssoftware muss eine Kalibrierung der C&P20-Köpfe
durchgeführt werden.
→ Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein. Die CD wird automatisch eingelesen.
Hinweis:
Falls der Autostart für das CD-ROM-Laufwerk deaktiviert ist, muss die Installation manuell
über den Explorer gestartet werden.
→ Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die "setup.exe" mit Doppelklick.
Zuerst wird das System auf eine bereits installierte Vorgängerversion der Stationssoftware 602.01
überprüft. Ist dies der Fall, wird ein entsprechender Hinweis angezeigt und der Installationsvorgang wird
abgebrochen.
Wurde auf dem System keine Stationssoftware gefunden, beginnt die Installation mit der Sprachauswahl.
