Tg0984-ID-OP
2-50
4.2パターンプログラムの通信
4.2 パターンプログラムの通信
NT-100 と装置でパターンプログラムを通信する方法について説明し
ます。
NT-100 と装置を接続した状態で [ パターンプログラム ] タブを押す
と、以下のタブシートが表示されます。
[1] [6]
[4] [3][5]
[2]
[7]

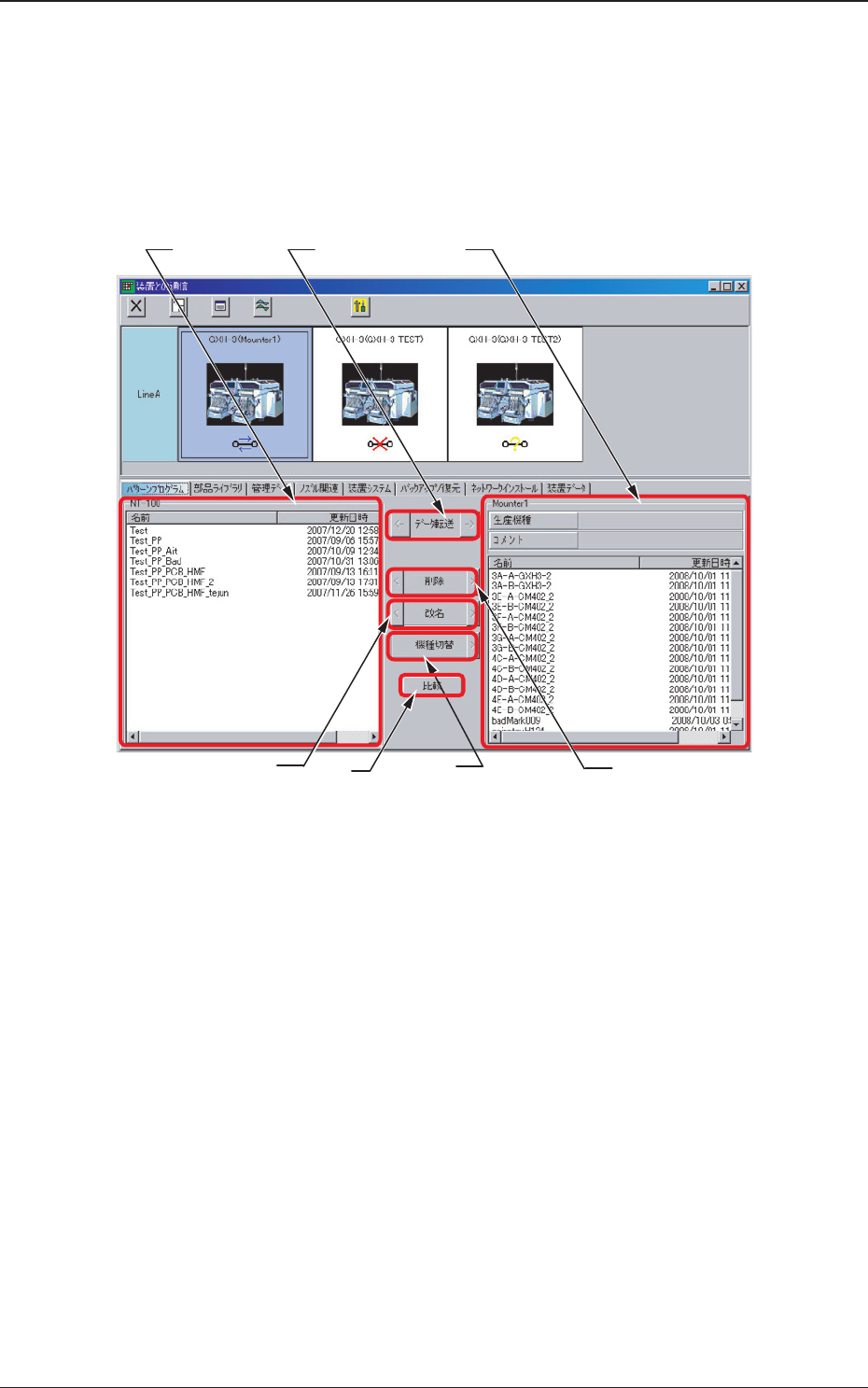

Fig.B50“パターンプログラム”タブシート
[1]パターンプログラム一覧(NT-100)
NT-100 に保存されているパターンプログラムの一覧が表示され
ます。
[2]データ転送ボタン
矢印の方向にパターンプログラムのデータを転送します。
[3][ 削除 ] ボタン
“パターンプログラム一覧”で選択されている矢印方向のパター
ンプログラムを削除します。
[4][ 改名 ] ボタン
“パターンプログラム一覧”
で選択されている矢印方向のパター
ンプログラム名を変更します。
0811-007
Tg0984-ID-OP
2-51
[5][ 機種切替 ] ボタン
“パターンプログラム一覧( 装置 )”
で選択されているパターン
プログラムで機種切替えを行います。
装置と接続されていない場合は表示されません。
[6]パターンプログラム一覧( 装置 )
装置に保存されているパターンプログラムの一覧が表示されま
す。
[7][ 比較 ]
ボタン
このボタンを押すと、装置から受信したパターンプログラムと
NT-100 側のパターンプログラムの比較を行います。
ノート
GXH シリーズの装置と接続されている場合に表示されます。
4.2パターンプログラムの通信
0811-005
Tg0984-ID-OP
2-51-1
パターンプログラムの送信
手順
(1) パターンプログラム一覧(NT-100)から、装置に送信した
いパターンプログラムを選択します。
(2) データ転送[->]
ボタンを押します。
部品ライブラリ送信モード選択画面が表示されます。

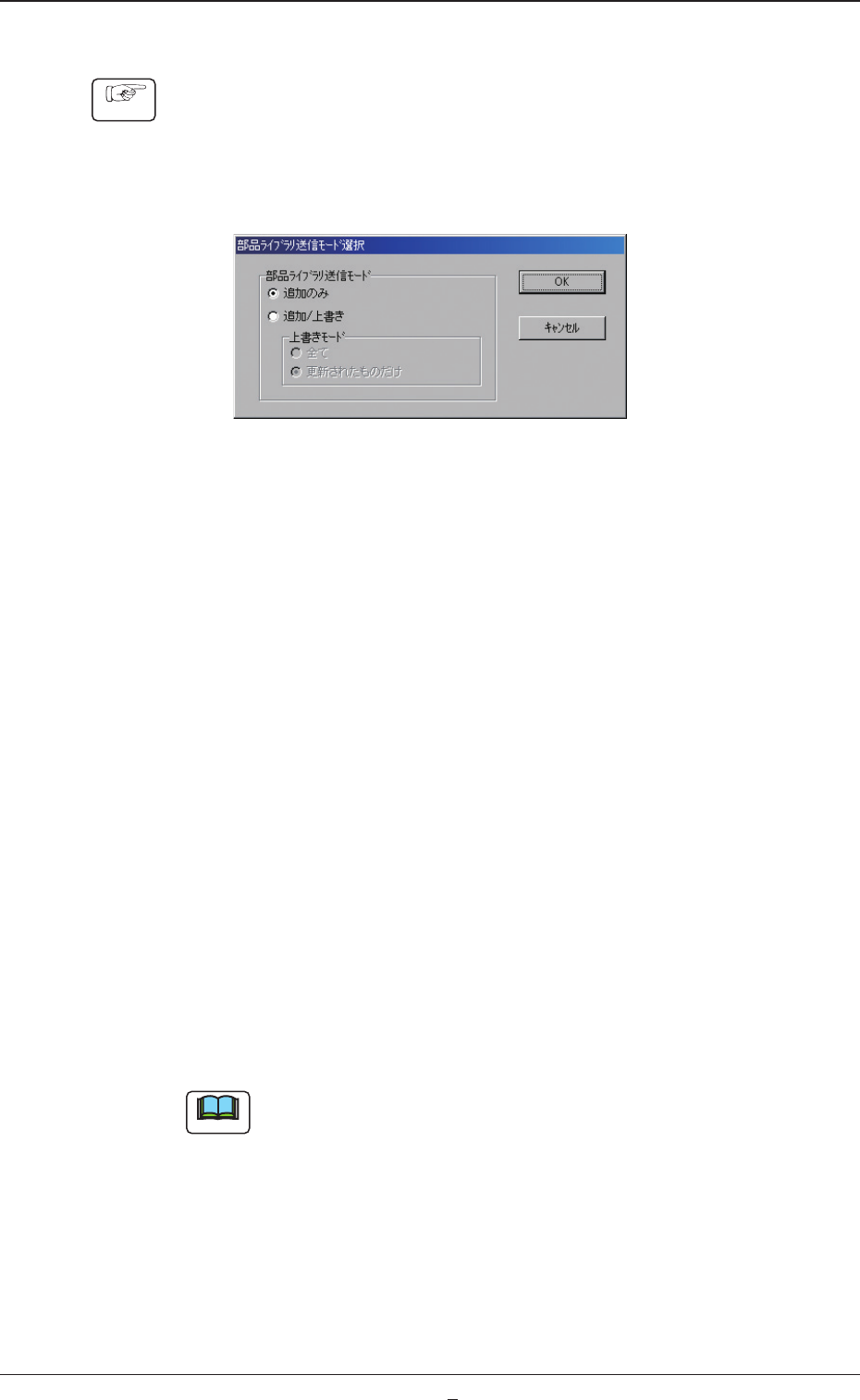

Fig.B50-1“部品ライブラリ送信モード選択”画面
パターンプログラムが送信される時、同時に送信する部品
ライブラリデータの送信モードを以下から選択します。
追加のみ
同じ名前が存在しているデータに上書きをしません。
追加 / 上書き
同じ名前の存在しているデータに上書きをします。以下から上
書き条件を選択します。
上書きモード
全て :送信する全ての部品 ID に対し上書きしま
す。
更新されたものだけ:PC 側の部品 ID の日付が新しいものだけ上
書きをします。
(3) 部品ライブラリ送信モードを選択し、[OK] ボタンを押しま
す。
“通信状態”画面で通信結果が表示されます。
ノート
パターンプログラムの送信後に“部品 ID のコピー”画面を開き、
“カレントリスト”を“反映する”に設定すると、最後に送信
したパターンプログラムで使用されている部品 ID だけが表示
されます。
