Tg0984-ID-OP
2-53
4.3部品ライブラリの通信
4.3 部品ライブラリの通信
部品ライブラリの通信方法について説明します。
通信前の注意
注 意
(a)NT-100 が部品 ID の通信を行っている間、装置でパターンプロ
グラム、部品ライブラリの編集を行わないでください。
装置のパターンプログラム、部品ライブラリの編集ソフトがエ
ラーを起こす場合があります。
(b)通信対象装置を切替えた場合、一度“部品 ID のコピー”画面
を終了してから再度“部品 ID のコピー”画面を開いてください。
正しく部品 ID の通信が行えない場合があります。
(c)NT-100 が部品 ID の通信中の間は、装置上でパターンプログラ
ム編集画面、部品ライブラリ編集画面を開くことはできません。

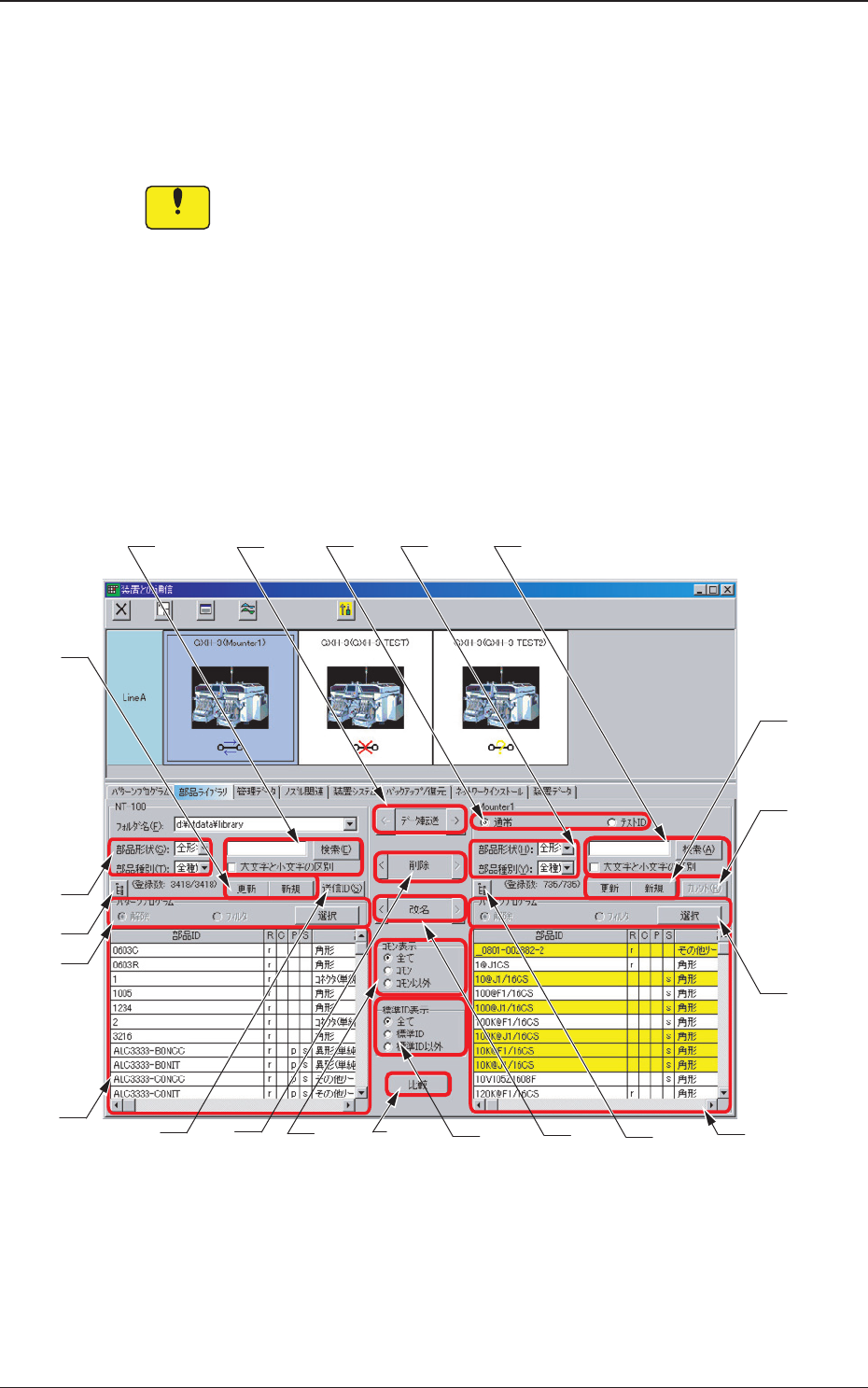

NT-100 と装置を接続した状態で [ ライブラリ ] タブを押すと、以下
のタブシートが表示されます。
[1]
[3]
[6]
[8]
[10]
[7]
[6]
[9]
[2]
[12]
[14]
[13]
[11]
[5]
[1]
[3]
[4]
[13]
[2]
[14]
[15]
Fig.B51“ライブラリ”タブシート
[1]部品形状、部品種別
部品 ID 一覧にフィルタをかけ、表示します。
0811-006
Tg0984-ID-OP
2-54
4.3部品ライブラリの通信
[2][ リンク ID 表示 ] ボタン
リンクされている部品 ID を、リンク元部品 ID の下にツリー表
示させます。
もう 1 度押すと、ツリー表示が解除されます。
[3]検索
テキストボックスに入力した条件を満たす部品 ID を、[6] に表
示します。
“大文字と小文字の区別”にチェックを入れると大文字小文字の
区別を行います。
ノート
? を任意の一文字、* を任意の文字列と置き換えて検索するこ
とができます。
使用例
•
AB* と入力すると先頭に AB の付くすべての部品 ID を表示し
ます。
•
*CD と入力すると後ろに CD のつくすべての部品 ID を表示し
ます。
•
AB?DE と入力すると、? 部分に任意の一文字を含む部品 ID
をすべて表示します。
•
元の表示に戻すには、テキストボックス内を空白または“*”
を入力し、[ 検索 ] ボタンをクリックしてください。
[4]データ転送ボタン
矢印の方向に部品 ID のデータを転送します。
[5]通常、テスト ID 選択
装置の部品 ID 一覧の表示を、通常の部品ライブラリデータかテ
スト部品 ID に切替えます。
[6]部品 ID 一覧
部品 ID が一覧で表示されます。
色が付いている部品 ID は、以下のような意味があります。
NT-100 側
緑色
:直前に編集または送信したパターンプログラムで使用し
ている。
装置側
緑色:現在設定されている生産機種で使用している。
黄色
:装置内のパターンプログラムで使用している。
0803-004
Tg0984-ID-OP
2-55
4.3部品ライブラリの通信
[7][ 送信 ID] ボタン
NT-100 から装置へパターンプログラムと一緒に送信した部品 ID
を表示します。
[8][ 削除 ] ボタン
“部品 ID 一覧”で選択されている矢印方向の部品 ID を削除しま
す。
[9][ 改名 ] ボタン
“部品 ID 一覧”で選択されている矢印方向の部品 ID 名を変更し
ます。
[10][ コモン表示 ] ボタン
“部品 ID 一覧”表示にコモンでフィルタをかけます。
[11][ 標準 ID 表示 ] ボタン
部品 ID 一覧表示に標準 ID でフィルタをかけます。
[12][ カレント ] ボタン
装置上で最後に作成、または編集したパターンプログラムの部
品 ID を表示します。
[13][ 更新 ]、[ 新規 ] ボタン
[ 更新 ] ボタン
更新されいるデータを [6] に表示します。
[ 新規 ] ボタン
新規で追加されているデータを [6] に表示します。
両方のボタンを押してフィルタをかけることも可能です。
[14]解除、フィルタおよび [ 選択 ] ボタン
[ 選択 ] ボタンを押すと、“パターンプログラム一覧”画面が表
示されます。
フィルタを選択して [OK] ボタンを押すと、自動的に“フィルタ”
にチェックが入り選択したパターンプログラムで使用している
データのみ [6] に表示します。
“解除”にチェックすると、フィルタが解除されます。
[15]
[ 比較 ]
ボタン
このボタンを押すと、装置から受信した全部品ライブラリデー
タと NT-100 側の全部品ライブラリデータの比較を行います。
ノート
GXH シリーズの装置と接続されている場合に表示されます。
0811-005
