Tg0984-ID-OP
2-56-10811-001
4.3部品ライブラリの通信
部品ライブラリデータの比較
GXH シリーズの装置と通信した状態で“部品ライブラリ”タブシート
の [ 比較 ] ボタンを押すと、以下の画面が表示されます。
[2]
[1]

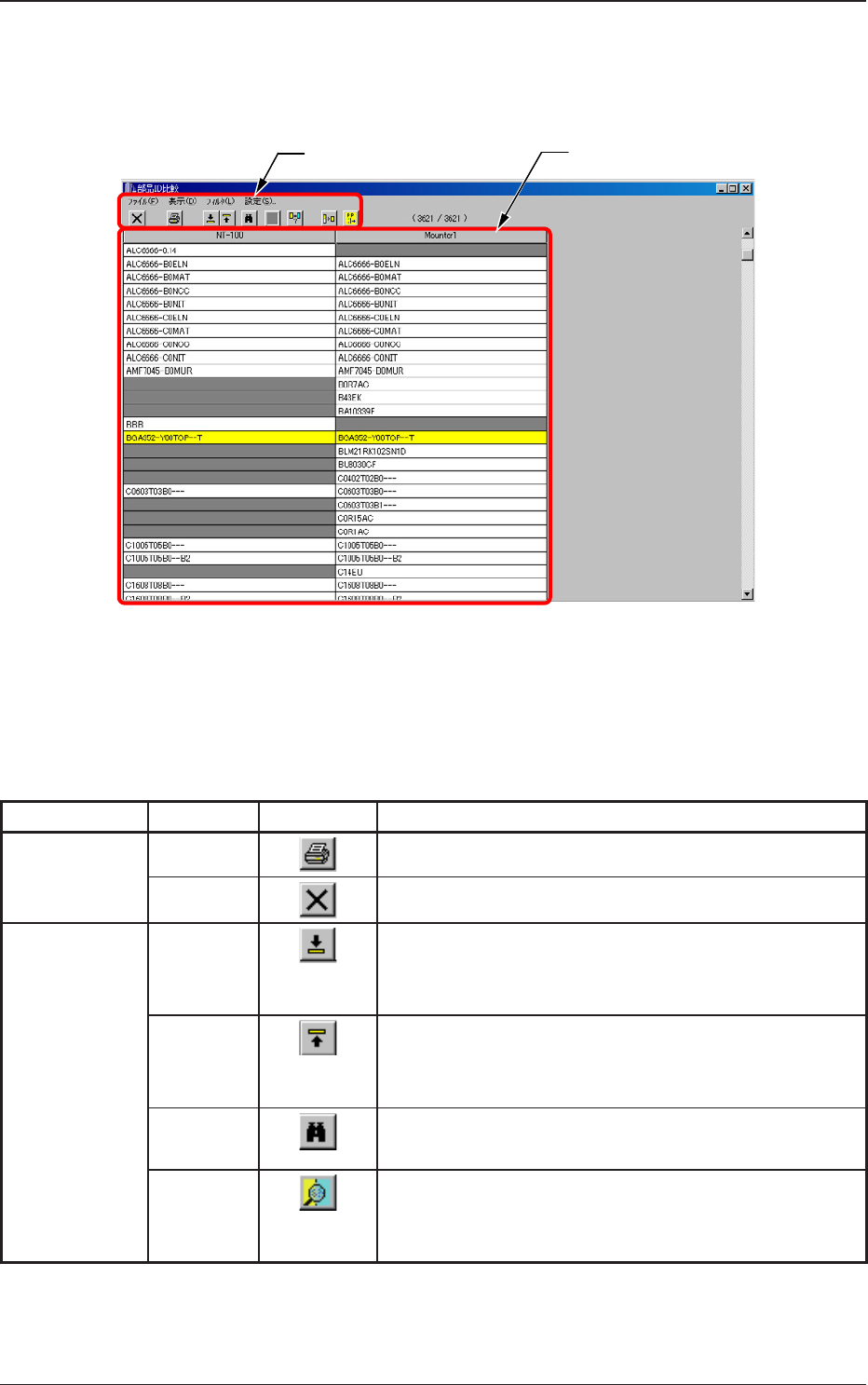

Fig.B51-1“部品 ID 比較”画面
[1]メニューバーおよびツールバー
メニューバーおよびツールバーの詳細は以下のとおりです。
TableB10-1
メニューバー 機能 アイコン 内容
ファイル 印刷
比較結果を印刷します。
終 了
“部品 ID 比較”画面を終了します。
表示 次の差異
行へ
差異のない行を飛ばし、次の差異のある行へ移動
します。
差異のないときは無効となります。
前の差異
行へ
差異のない行を飛ばし、前の差異のある行へ移動
します。
差異のないときは無効となります。
検 索
“検索”画面が表示され、比較結果一覧の文字検索
を行うことができます。
詳細比較
選択された部品 ID の比較を行い、詳細比較結果の
画面を表示します。
差異のある部品 ID を選択すると有効になります。
Tg0984-ID-OP
2-56-20811-001
4.3部品ライブラリの通信
TableB10-2
メニューバー 機能 アイコン 内容
表 示 再比較
データの再比較を行います。
“確認”画面が表示されるので、再度通信を行って
データを受信する場合は“はい”を、前回のデー
タで比較を行う場合は“いいえ”を選択します。
フィルタ 差異行だ
け表示
差異のある行だけ表示します。
パターン
プログラ
ム使用部
品表示
指定したパターンプログラムで使用している部品
だけ表示します。
設定 設定 “設定”画面が表示され、比較を行わない項目を設
定します。
[2]比較結果一覧
比較詳細結果を表示します。
NT-100 と装置とでデータ内容がまったく同じ場合は、部品 ID が
白色で表示されます。
NT-100 と装置とでデータ内容が違う場合は、NT-100 および装置
の部品 ID が黄色に反転表示されます。
NT-100 または装置にのみ存在する場合は、存在しない側の部品
ID が表示されずに濃灰色で表示されます。
Tg0984-ID-OP
2-56-30811-001
4.3部品ライブラリの通信
部品ライブラリデータの比較方法
手順
(1) “部品ライブラリ”タブシートで [ 比較 ] ボタンを押して、
装置から部品ライブラリデータを受信します。
(2) 受信が終了すると“部品 ID 比較”画面が表示されます。
比較を行わない項目を設定する場合は、“設定”メニュー
で“設定”画面を表示させ、除外する項目にチェックを入
れます。
Fig.B51-2“設定”画面
(3) “部品 ID 比較”画面で黄色に反転表示された部品 ID を選
択し詳細比較アイコン (
) を押すと、“詳細情報”画面
が表示され、比較結果の詳細が確認できます。
Fig.B51-3“詳細情報”画面
