Tg0984-ID-OP
2-80
5.1パターンプログラム
5.1 パターンプログラム
“メインメニュー”画面で、“パターンプログラム”タブを押すと、
以下のタブシートが表示されます。
[1]
[2]
[3] [4]
Fig.B68“パターンプログラム”タブシート
[1]パス
現在参照しているパス（ファイルの位置）を表示します。
[
] ボタンを押すことで、違うパスを指定することができます。
[2]パターンプログラム一覧
パターンプログラムの一覧が表示されます。
[3][ パターンプログラム編集 ] アイコン (
)
現在選択しているファイルを“パターンプログラム編集”画面
で開きます。
ファイルを指定しないでアイコンを押した場合には、ファイル
を開かずに“パターンプログラム編集”画面が表示されます。
詳細については、“3 章パターンプログラム”を参照してくだ
さい。
0811-007
Tg0984-ID-OP
2-80-1

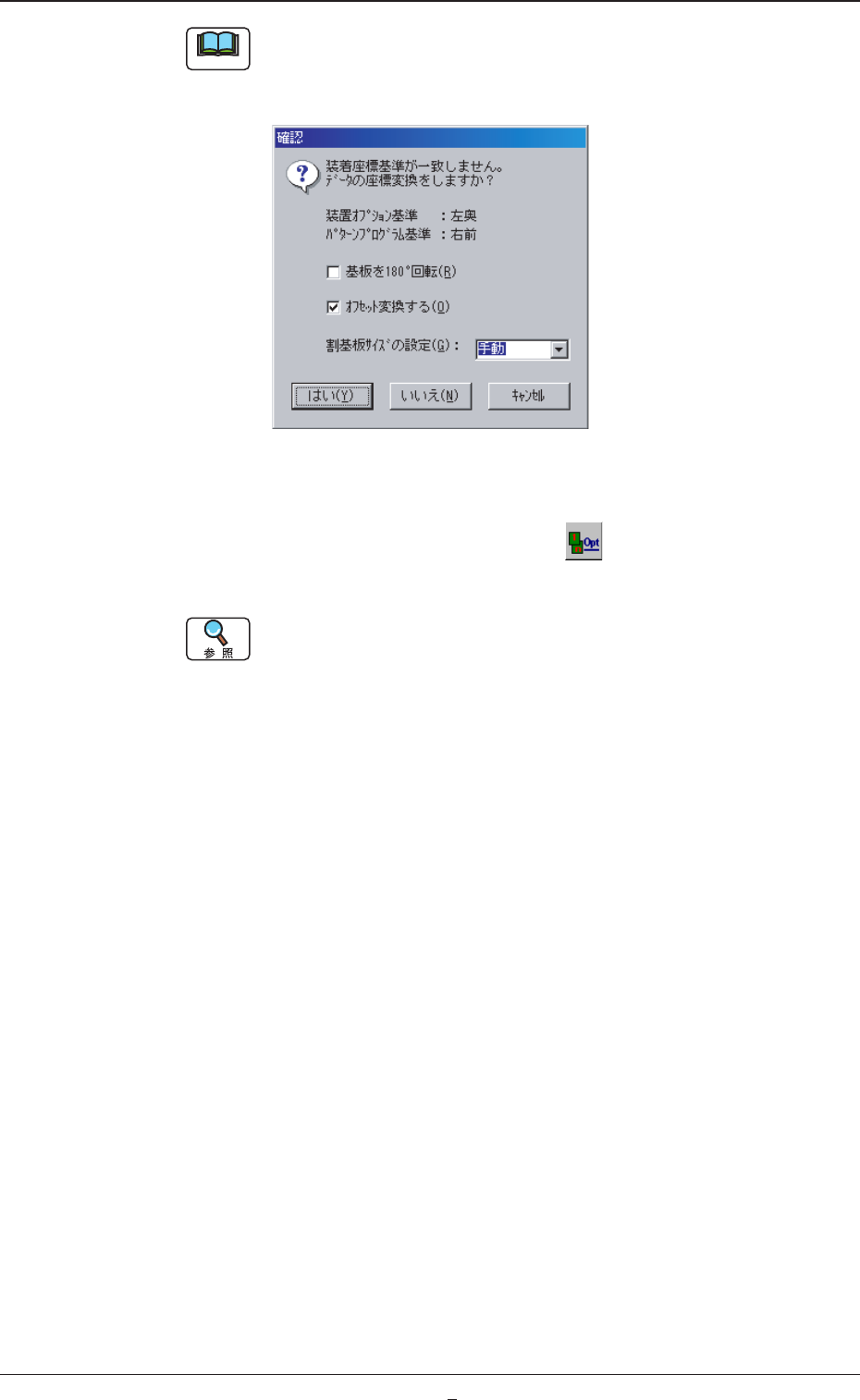

ノート
パターンプログラムデータを編集する際、そのパターンプロ
グラム基板位置決め基準と装着座標基準が異なる場合、以下
のような画面が表示されます。
Fig.B68-1
[4][ 複数生産機種最適化ソフト ] アイコン (
)
複数生産機種最適化ソフトが起動します。
詳細については、“パターンプログラム最適化モジュール
NT02006NT02007取扱説明書”を参照してください。
5.1パターンプログラム
0803-002
Tg0984-ID-OP
2-81
5.2部品ライブラリ
5.2 部品ライブラリ
“メインメニュー”画面で、“ライブラリ”タブを押すと、以下のタ
ブシートが表示されます。
[1]
[3] [4] [6][7]
[2]
[8] [5]
[9]
Fig.B69“ライブラリ”タブシート
[1]パス
現在参照しているパス（ファイルの位置）を表示します。
[
] ボタンを押すことで、違うパスを指定することができます。
[2]部品 ID 一覧
部品 ID の一覧が表示されます。
項目名をクリックすると、ドロップダウンの選択項目が表示さ
れ並べ替えをすることができます。
[ 昇順 ]: 昇順に並べ替えます。
[ 降順 ]: 降順に並べ替えます。
[ 解除 ]: 並べ替えを解除します。
[3]部品形状、部品種別、コモン表示、標準 ID 表示
“部品形状”、“部品種別”、コモン表示、標準 ID 表示ごとにフィ
ルタをかけ、[2] に表示します。
0811-008
