1.6.3 出力設定
“GXH パターンプログラム最適化ソフト”画面の [ 出力設定 ] タブを
押すと、以下の画面が表示されます。

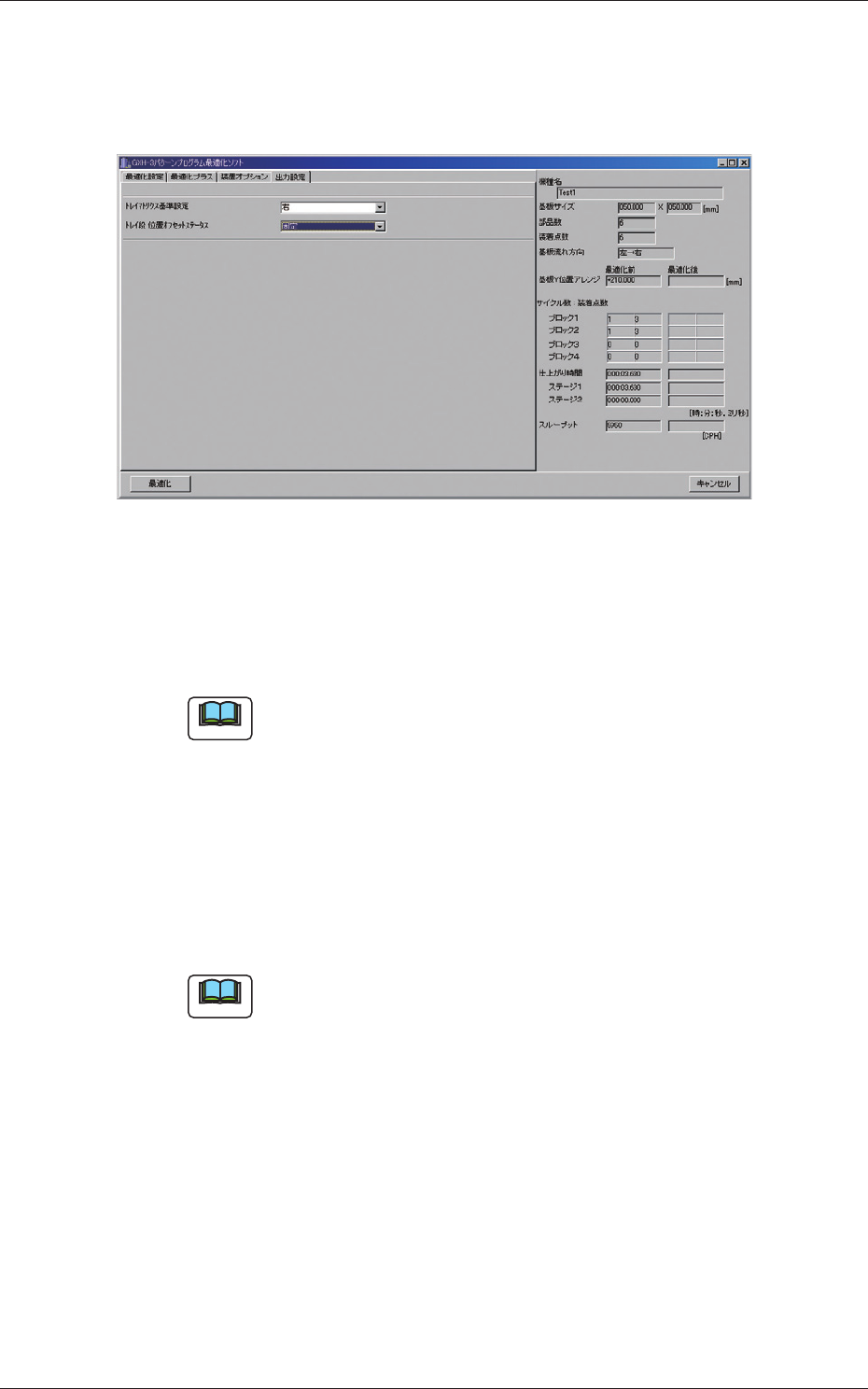

Fig.C4-7
トレイマトリクス基準設定
トレイマトリクス基準設定の設定を“右”または“左”から選
択し変更することができます
ノート
“運転パラメータ”の“トレイマトリクス基準設定”で設定し
た値がデフォルト値として表示されます
トレイ段位置オフセットセテータス
位置オフセットステータスの設定を“固定”、“右”、“左”から
選択します。
“固定”を選択した場合、“段別情報データ”の編集で行った、
位置オフセットステータスの設定をそのまま使用することがで
きます。
ノート
初回のみ“固定”がデフォルト値として表示されます。
初回以降は前回最適化時に設定した値がデフォルト値として
表示されます。
1.6パターンプログラムの最適化
Tg0984-ID-OP
3-11-20803-002
1.6.4 リソース設定
リソースによる制限を行う場合は、“最適化設定”タブシートの
[ リソース設定 ] ボタンを押し、設定を行います。
使用できるフィーダ、ノズル数を設定します。
ノート
値を変更すると [OK] ボタンが表示されます。
Fig.C4-8
1.6パターンプログラムの最適化
Tg0984-ID-OP
3-12
1.6.5 ノズルストッカー配置
使用するノズルをノズルストッカーに配置されているノズルに限定
したい場合は、“最適化設定”タブシートの [ ノズルストッカー配置 ]
ボタンを押し、設定を行います。
ノート
値を変更すると [OK] ボタンが表示されます。
Fig.C4-9
ノズルストッカー上ノズルの配置
(1)ノズルを選択し、[ コピー ] アイコン (
) を押します。
(2)配置したいノズルストッカ欄を選択し、[ 貼り付け ] アイコン
(
) を押します。ノズルが配置されます。
ノズルストッカー上ノズルの削除
(1)ノズルを選択し、[ 削除 ] アイコン (
) を押します。
ノズルが削除されます。
