Tg0984-ID-OP 3-13-1 パターンプログラムのノズル配置データを設定 (1) パターンプログラムの [ インポート ] アイコン ( ) を押しま す。 パターンプログラムで設定されているノズル配置情報が設定さ れます。 1.6パターンプログラムの最適化 0709-003
Tg0984-ID-OP
3-13

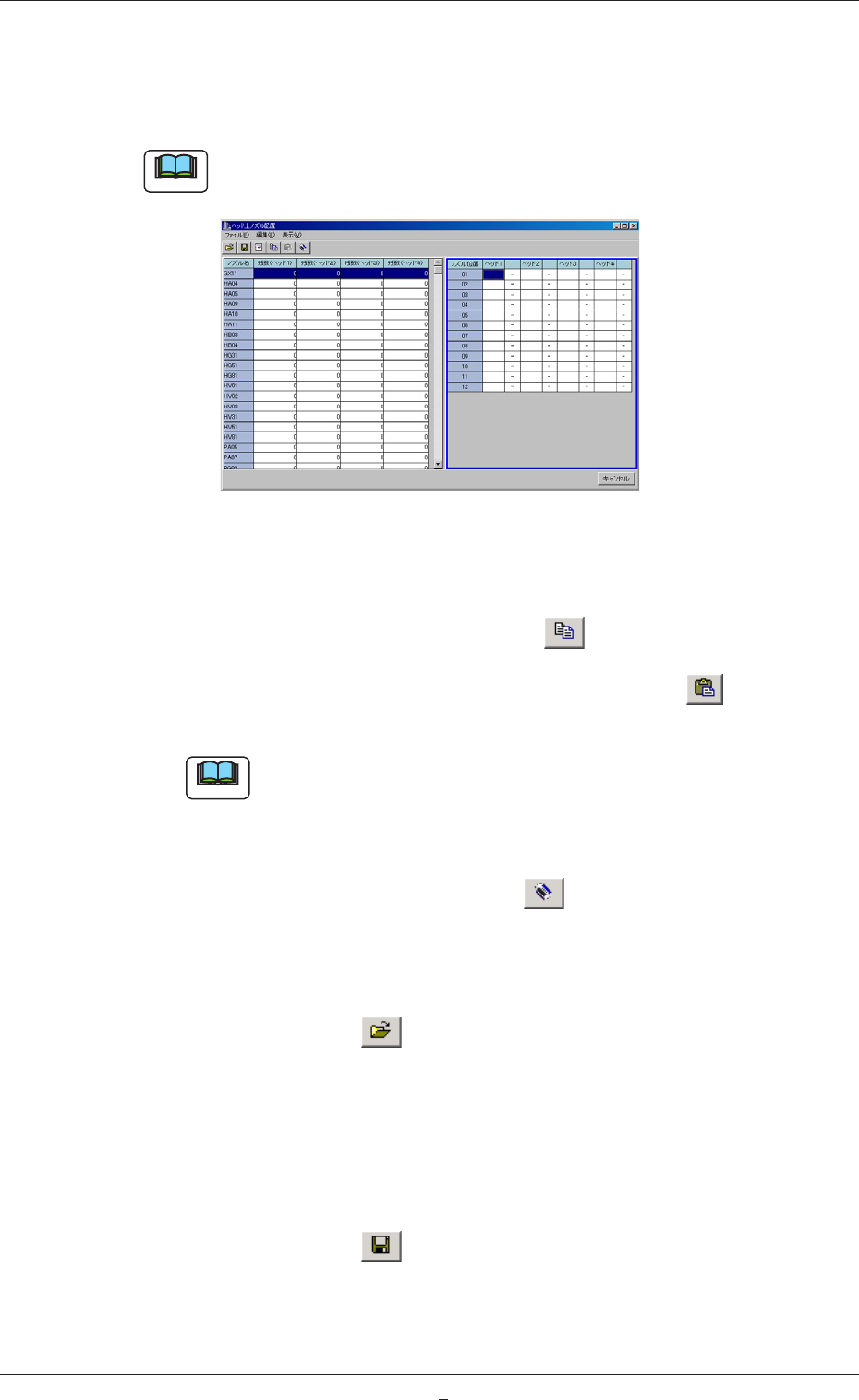

1.6.6 ヘッド上ノズル配置設定
使用するノズルをヘッド上のノズル配置に限定する場合は、[ ヘッド
上ノズル配置設定 ] ボタンを押し、設定を行います。
ノート
値を変更すると [OK] ボタンが表示されます。
Fig.C4-10
ヘッド上ノズルの配置
(1)ノズルを選択し、[ コピー ] アイコン (
) を押します。
(2)配置したいヘッド欄を選択し、[ 貼り付け ] アイコン (
) を
押します。ヘッド上にノズルが配置されます。
ノート
配置したノズルをスキップさせたい場合は、隣の欄に S を入
力してください。
ヘッド上ノズルの削除
(1)ノズルを選択し、[ 削除 ] アイコン (
) を押します。
ヘッド上のノズルが削除されます。
ヘッド上ノズル配置情報の読込み
(1)[ 開く ] アイコン (
) を押します。
“ファイルを開く”画面が表示されます。
(2)パターンプログラムファイルを選択し、[OK] ボタンを押します。
ヘッド上ノズル配置情報が読込まれます。
ヘッド上ノズル配置情報の保存
(1)[ 保存 ] アイコン (
) を押します。
保存画面が表示されます。
(2)ファイル名を入力し、[OK] ボタンを押します。
ヘッド上ノズル配置情報が保存されます。
1.6パターンプログラムの最適化
0803-008
Tg0984-ID-OP
3-13-1
パターンプログラムのノズル配置データを設定
(1)パターンプログラムの [ インポート ] アイコン (
) を押しま
す。
パターンプログラムで設定されているノズル配置情報が設定さ
れます。
1.6パターンプログラムの最適化
0709-003
Tg0984-ID-OP
3-13-2

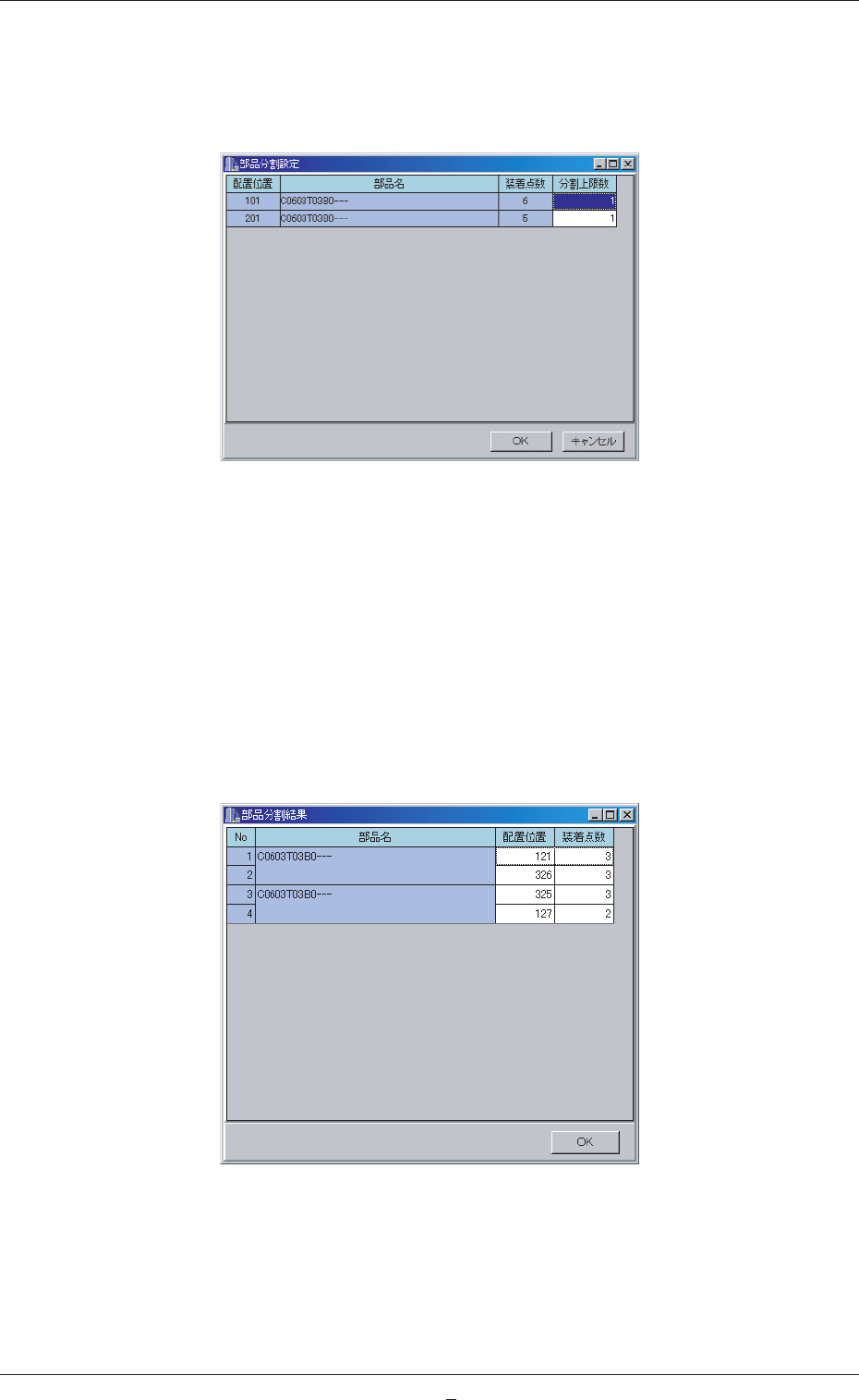

1.6.7 部品分割設定
“部品分割”にて“分割上限数指定”を選択した場合、[ 部品分割設定 ]
ボタンを押すと、“部品分割設定”画面が表示されます。
Fig.C4-11“部品分割設定”画面
(1)配置されている部品ごとに分割上限数を指定します。
(2)設定が完了したら、[OK] ボタンを押します。
1.6.8 部品分割結果
“部品分割”にて“自動”または“分割上限数指定”の設定をし、“最
適化設定”タブにある [ 最適化 ] ボタンを押すと、“部品分割結果”
画面が表示されます。
Fig.C4-12“部品分割結果”画面
1.6パターンプログラムの最適化
0709-001
