Tg0984-ID-OP
3-25

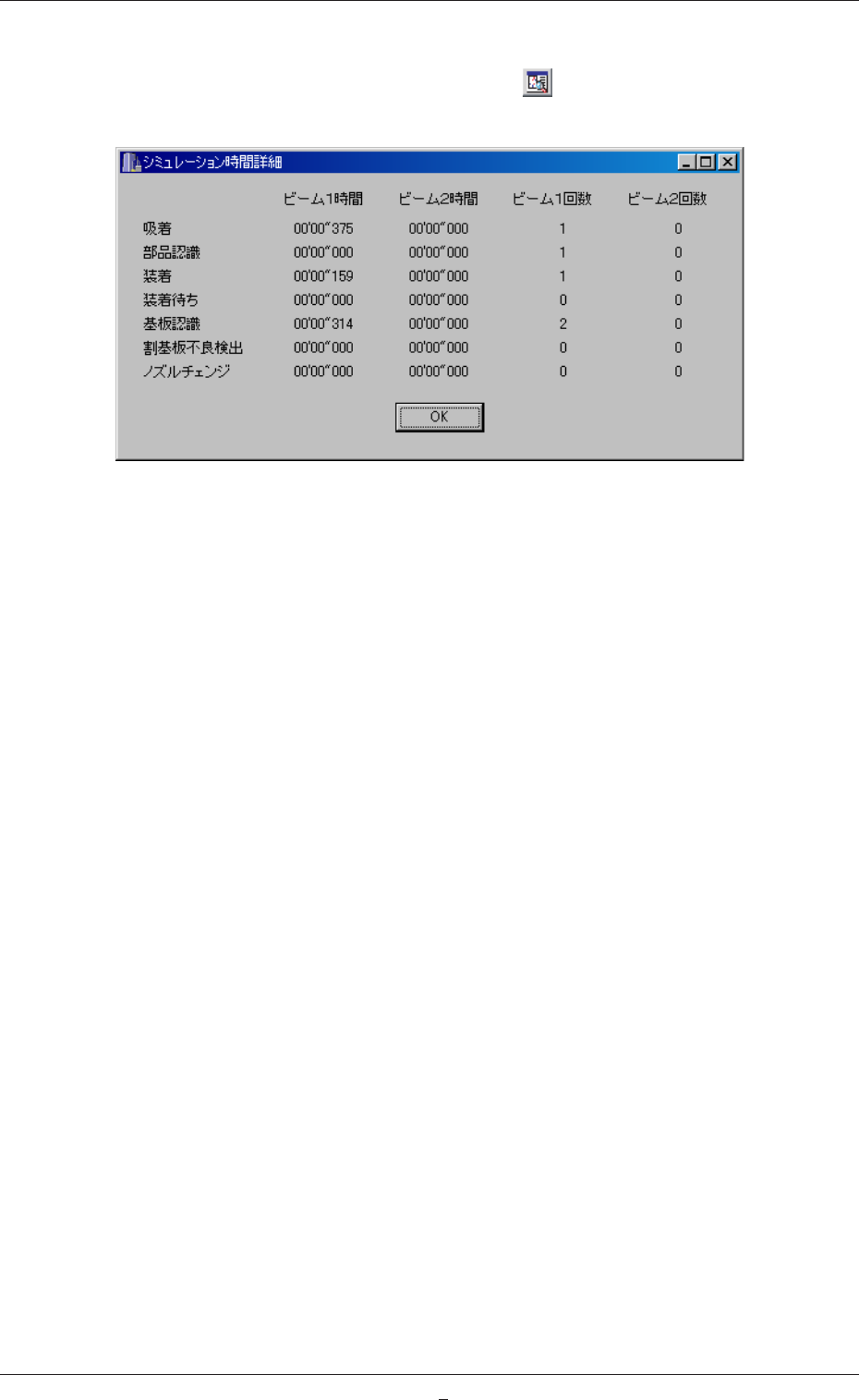

シミュレーション時間詳細の表示
[ シミュレーション時間詳細 ] アイコン (
) を押します。
シミュレーション時間の詳細が表示されます。
Fig.C8
1.7パターンプログラムシミュレーション
0803-007
Tg0984-ID-OP
3-25-1

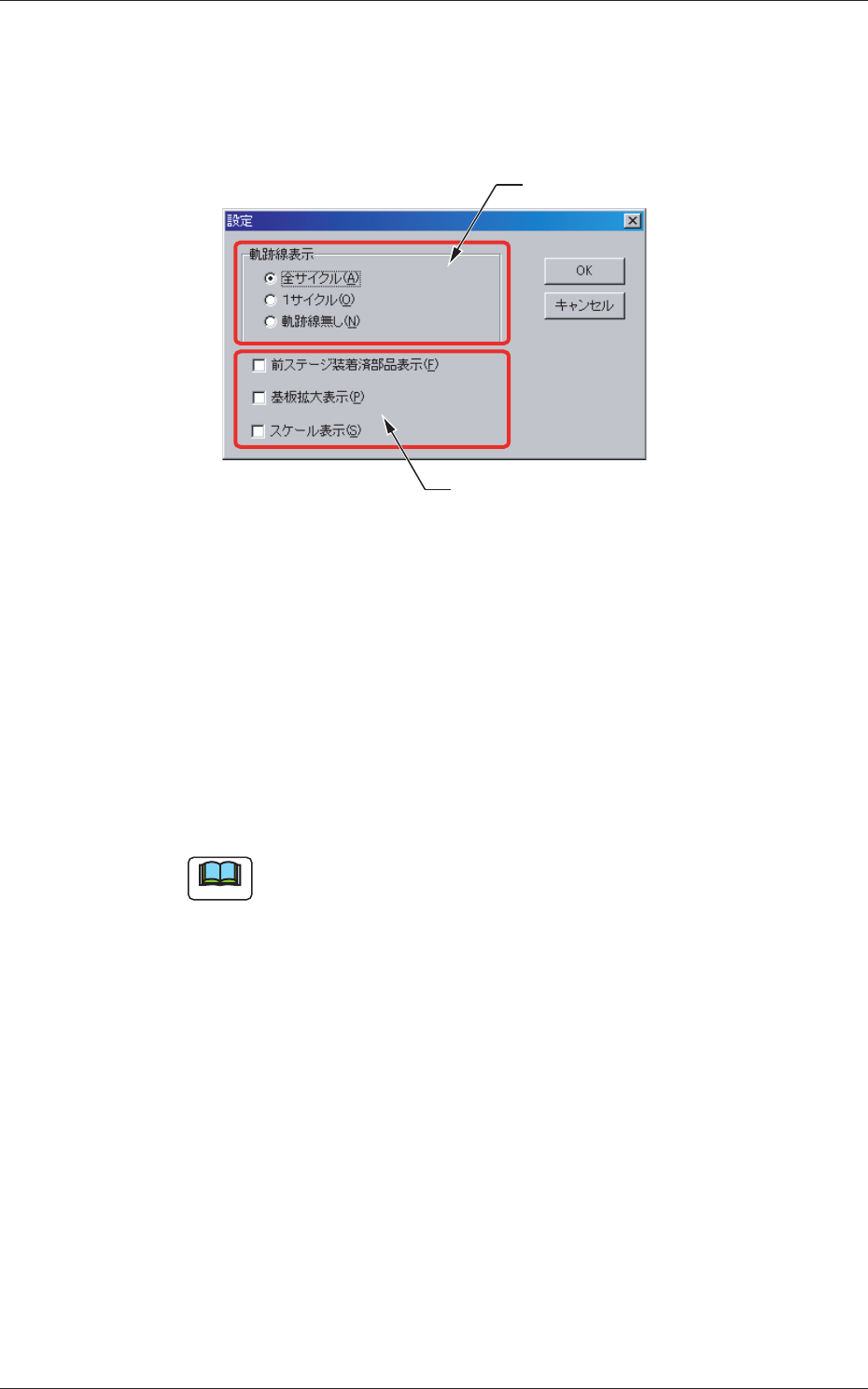

シミュレーションの詳細表示の設定
“パターンプログラムシミュレーション”詳細画面でメニューバーの
[ 設定 ] を押します。
“設定”画面が表示されます。
[1]
[2]
Fig.C9
[1]軌跡線表示
画面に表示する軌跡線の設定を行います。
全サイクル： すべてのサイクルの軌跡を表示します。
1 サイクル ： 部品の装着か所のみを表示します。
軌跡線なし： 軌跡の表示を行いません。
[2]前ステージ装着済部品表示
前ステージで装着済みの部品を表示する、しないを選択します。
ノート
(a)ステージ 2 のみ設定可能です。
（b） GXH-1J/1JS/3J の場合、設定できません。
基板拡大表示
基板の拡大表示をする、しないを選択します。
スケール表示
スケール表示を表示する、しないを選択します。
1.7パターンプログラムシミュレーション
0805-005
Tg0984-ID-OP
3-25-2
1.8 基板イメージ表示
“パターンプログラム”編集画面で、[ 表示 ] メニューの [ 基板イメー
ジの表示 ] を選択すると、“基板イメージ表示”画面が表示されます。
[2] [3][1]
Fig.C10“基板イメージ表示”画面
[1]メニューバー
メニューバーには、操作を行うためのコマンドを機能別に分類
したメニューが並んでいます。
メニューを押すと、そのメニューに含まれるコマンドの一覧が
プルダウン表示されます。
[2]ツールバー
よく使われる機能がアイコンで表示されています。
[3]基板イメージ
基板のイメージが表示されます。
1.8基板イメージ表示
0607-002
