Tg0984-ID-OP 3-29-1 4.部品配置データ Fig.C17-2 “トレイ段 ( 多段トレイ )”タブシート Fig.C17-3 “トレイ段 ( シャトルトレイ )”タブシート Fig.C17-4 “振動フィーダ”タブシート 081 1-010
Tg0984-ID-OP
3-29
4. 部品配置データ
“部品配置データ”タブシートの［フィーダベース 1］タブを押すと、
以下のタブシートが表示されます。
ノート
フィーダベース 2、3、4 のタブシートも同じ操作で表示できます。
[1行追加]アイコン [部品ID一覧]アイコン
[1行挿入]アイコン
Fig.C17 “フィーダベース 1”タブシート
“フィーダベース 1”タブシートの [ トレイ ] タブを押すと、“トレイ”
タブシートが表示されます。
Fig.C17-1 “トレイ ( 多段トレイ )”タブシート
4.部品配置データ
0811-009
Tg0984-ID-OP
3-29-1
4.部品配置データ
Fig.C17-2 “トレイ段 ( 多段トレイ )”タブシート
Fig.C17-3 “トレイ段 ( シャトルトレイ )”タブシート
Fig.C17-4 “振動フィーダ”タブシート
0811-010
Tg0984-ID-OP
3-30
4.1 部品 ID の配置
4.1.1 “部品 ID 一覧”画面
“パターンプログラムデータ”画面の“部品 ID 一覧”アイコン
（
）を押すと、以下の画面が表示されます。
[1] [2]
[3] [4] [6][5] [7]
[8]

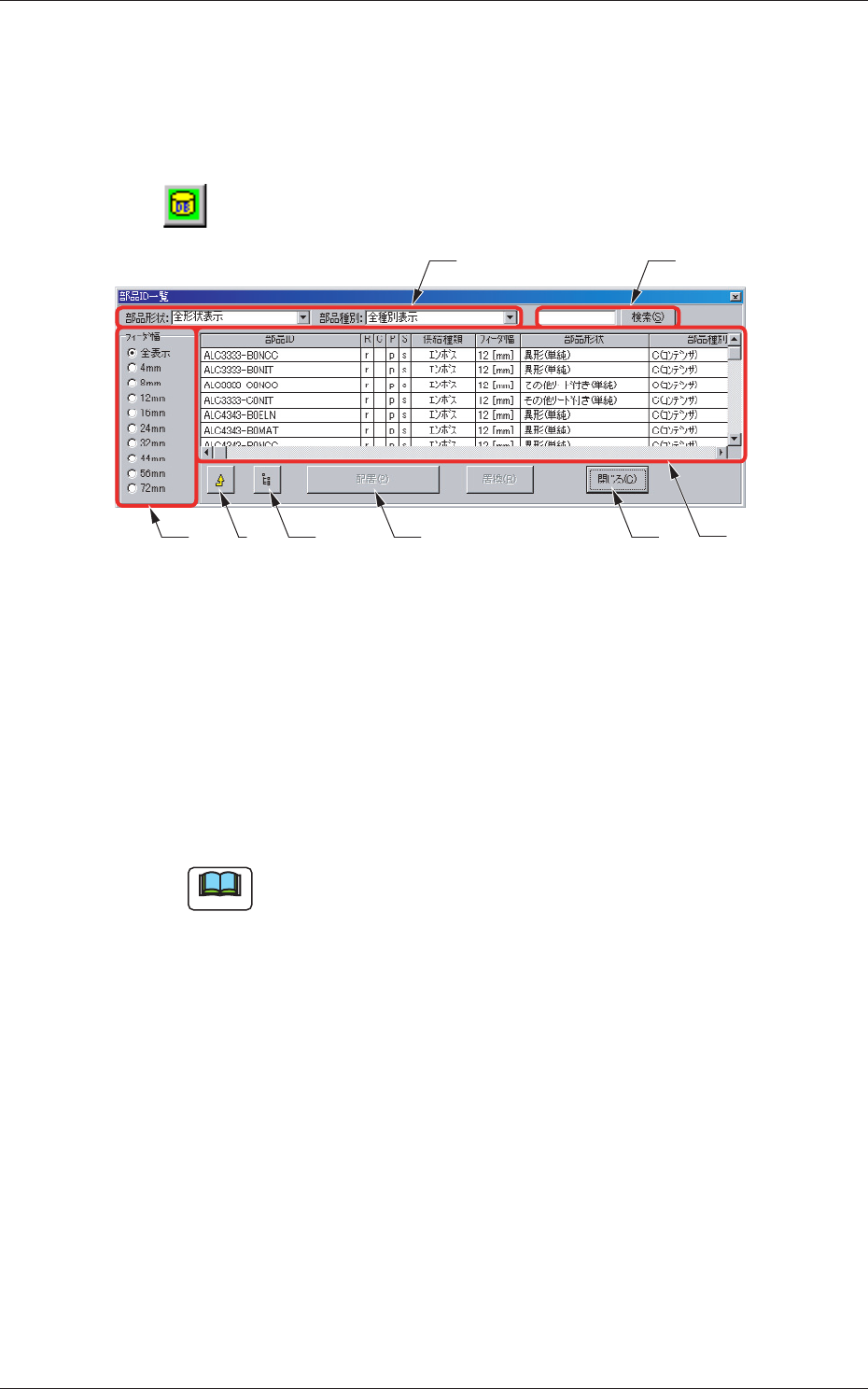

Fig.C18 “部品 ID 一覧”画面
[1]部品形状、部品種別
データを選択すると、選択したデータに該当する部品種類が [8]
に表示されます。
[2]検索
テキストボックスに入力した条件を満たす部品 ID を [8] に表示
します。
ノート
? を使った任意の一文字、* を任意の文字列と置き換えて検索
することができます。
使用例
•
AB* と入力すると先頭に AB の付くすべての部品 ID を表示し
ます。
•
*CD と入力すると後ろに CD のつくすべての部品 ID を表示し
ます。
•
AB?DE と入力すると ? 部分に任意の一文字を含む部品 ID 名
がすべて検索できます。
•
元の表示に戻すには、テキストボックス内を空白または“*”
を入力し、[ 検索 ] ボタンをクリックしてください。
[3]フィーダ幅
オプションボタンを選択すると、選択したデータに該当する部
品種類が [8] に表示されます。
4.1部品 ID の配置
0607-006
