Tg0984-ID-OP 3-41-1 5.4 ブロックソートデータ作成 装着データステップの並びを特定の条件で並び替え、ブロック指定 を容易に行えるようにします。 パターンプログラムの“装着データ”編集画面で、[ 編集 ] メニュー の [ 装着データ上 / 下方向寄せ ] を選択するか、または [ 装着デー タ上 / 下方向寄せ ] アイコン ( ) を押すと、 “ブロックソートデー タ作成ツール”が表示されます。 Fig.C24…
Tg0984-ID-OP
3-41
5.3.1 O データの新規作成
(1)ツールバーが拡張されていない場合は、[ ツールバーの拡張 ] ア
イコン (
) を押し、拡張ツールバーを表示してください。
(2)“O データ”を追加する“Un”タブを選択します。
(3)[O データの追加 ] アイコン (
) を押すと、新しい“O データ”
タブが追加されます。
5.3.2 O データの削除
(1)ツールバーが拡張されていない場合は、[ ツールバーの拡張 ] ア
イコン (
) を押し、拡張ツールバーを表示してください。
(2)削除する“O データ”のある“Un”タブを選択します。
(3)[O データの削除 ] のアイコン (
) を押すと、選択していた“Un”
の O データが削除されます。
5.3O データ
0805-003
Tg0984-ID-OP
3-41-1
5.4 ブロックソートデータ作成
装着データステップの並びを特定の条件で並び替え、ブロック指定
を容易に行えるようにします。
パターンプログラムの“装着データ”編集画面で、[ 編集 ] メニュー
の [ 装着データ上 / 下方向寄せ ] を選択するか、または [ 装着デー
タ上 / 下方向寄せ ] アイコン (
) を押すと、“ブロックソートデー
タ作成ツール”が表示されます。

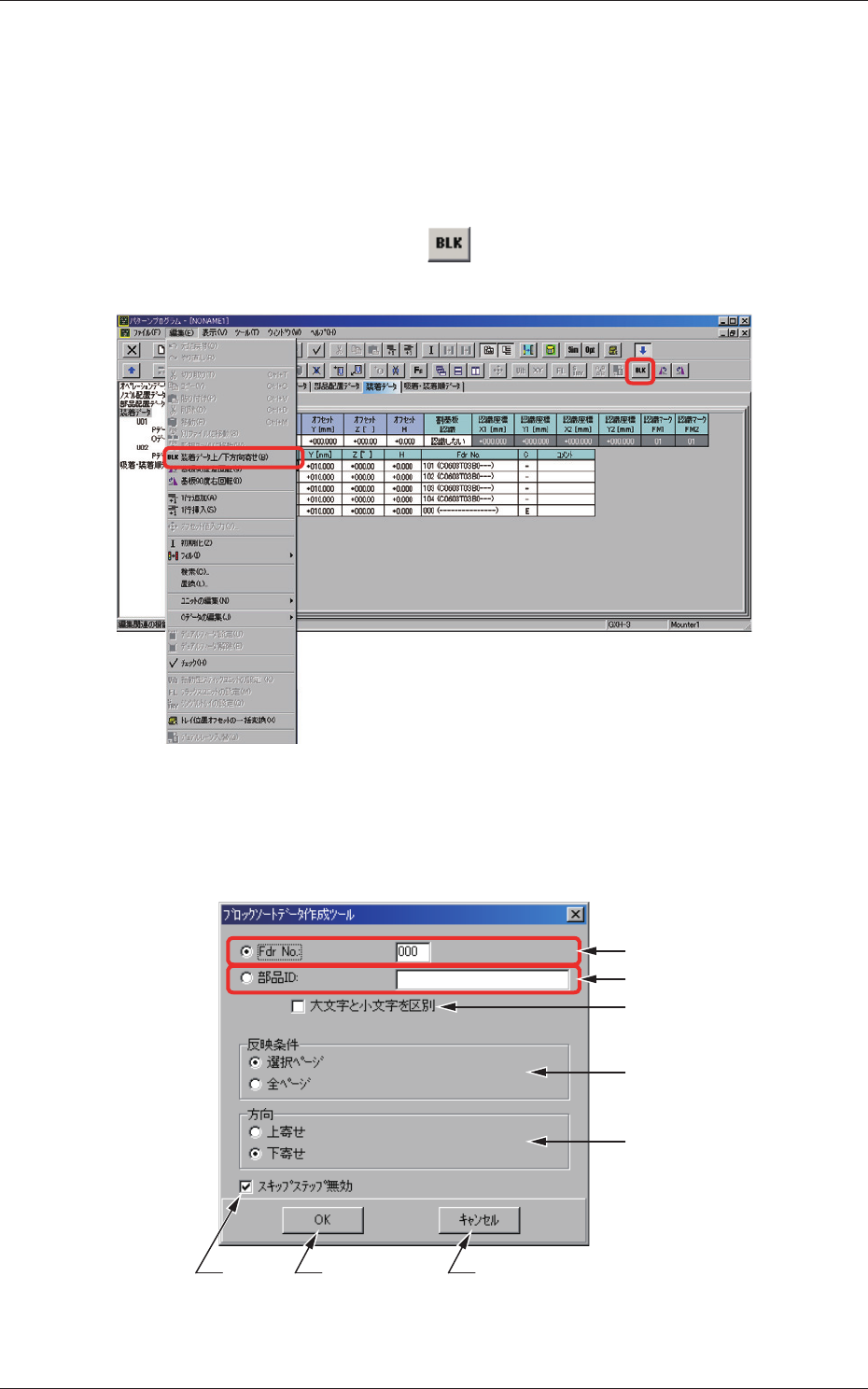

Fig.C24-1 “装着データ”タブシート
“ブロックソートデータ作成ツール”を起動すると、以下の画面が表
示されます。
[3]
[4]
[1]
[2]
[5]
[6] [7] [8]
Fig.C24-2 “ブロックソートデータ作成ツール”画面
5.4ブロックソートデータ作成
0811-002
Tg0984-ID-OP
3-41-2
[1]FdrNo.
FdrNo. から並び替えする場合に選択し、FdrNo. を入力します。
“000”と入力した場合、処理は行いません。
[2]部品 ID
部品 ID から並び替えする場合に選択し、部品 ID を入力します。
部品 ID の入力がない場合、処理は行いません。
[3]大文字と小文字を区別
入力された部品 ID に対し、大文字と小文字の区別をさせます。
[4]反映条件
パターンプログラムに対する反映条件を選択します。
選択ページ：選択しているページの装着データのみ並び替えを
行います。
全ページ ：全ての装着データの並び替えを行います。
デュアル搬送用データの場合、A/B レーンで指定
されている装着データが対象となります。
[5]方向
並び替える時の移動先を選択します。
上寄せ ：選択された条件に該当する装着ステップを先頭に
移動します。
下寄せ ：選択された条件に該当する装着ステップを最後尾
に移動します。
[6]スキップステップ無効
スキップデータを条件に含めるか含めないかを選択します。
チェックを有効にすることにより、スキップステップを条件に
含めない状態となります。
[7][OK] ボタン
指定した条件で並び替えを実行します。
Fdr
No. が“000”指定、または部品 ID
が未入力の場合、処理は
行われません。
[8][ キャンセル ] ボタン
並び替えを行わずに“ブロックソートデータ作成ツール”を閉
じます。
