4 章
部品ライブラリ
この章では、部品ライブラリの概要、各画面の操作方法な
どについて説明しています。
•
部品ライブラリの基本操作
•
部品 ID の一覧
•
形状データ
•
認識データ
•
制御データ
•
供給データ
•
装着可否
•
クラシック
4-A
Tg0984-ID-OP
0401-002
4-B
Tg0984-ID-OP
0401-002
Tg0984-ID-OP
4-1
1. 部品ライブラリの基本操作
1.1 “部品ライブラリ”編集画面の表示
(1)“メインメニュー”画面で、[ ライブラリ ] タブを押します。
“ライブラリ”タブシートが表示されます。
(2)形状の似ている部品 ID を選択し、[ 部品ライブラリ ] アイコン
（
）を押します。
“部品ライブラリ”編集画面が表示されます。
ノート
“部品ライブラリ”編集画面で、[ ファイル ] メニューの [ 新
規作成 ] を選択すると、新規作成画面が表示されます。
また、新規作成画面では入力の必要な項目が変色して表示さ
れます。
[1]
[3]
[2]
[4]

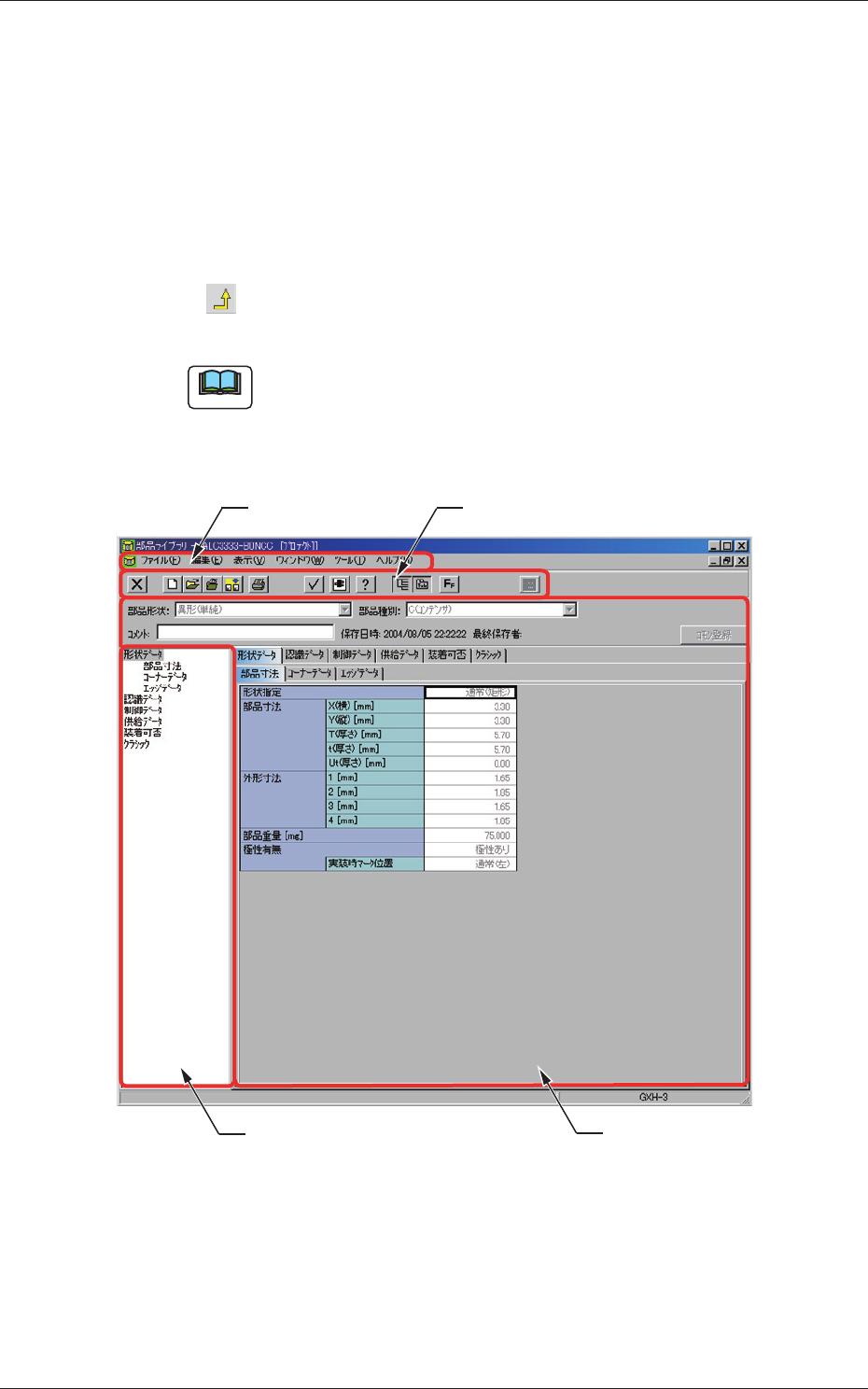

Fig.D1 “部品ライブラリ”編集画面
[1]メニューバー
メニューバーには、操作を行うためのコマンドを機能別に分類
したメニューが並んでいます。
メニューを押すと、そのメニューに含まれるコマンドの一覧が
表示されます。
