Tg0984-ID-OP 4-16 2.6 同一化 同一化とは、独立した部品 ID として登録されている部品を別の部品 ID をルート ID とするリンク ID にすることができます。 （1） ルート部品 ID を選択します。 選択した部品 ID が青く表示されます。 （2） [ 同一化 ] ボタンを押します。 “同一化”画面が表示されます。 Fig.D9“同一化”画面 （3） “同一化される部品 ID”に、 リンク…
Tg0984-ID-OP
4-15
2.5 リンク ID の作成
リンク ID とは、リンク元となる部品 ID の情報をそのまま受け継ぎ、
別の名前をつけることです。
使用例としては、コンデンサなどで形状は同じ部品でその容量が異
なる場合などに使用できます。
（1）リンク元の部品 ID を選択します。
選択した部品 ID が青く表示されます。
（2）[ リンク ID の作成 ] ボタンを押します。
“リンク ID の作成”画面が表示されます。
Fig.D8“リンク ID の作成”画面
（3）“新しいリンク ID”に、作成したいリンク ID 名を入力し、[OK]
ボタンを押します。
新しいリンク ID が作成されます。
ノート
リンク元となる部品 ID を選択し、右ボタンをクリックすると表示
されるコンテキストメニューでもリンク ID の作成を行うことがで
きます。
2.5リンク ID の作成
0512-004
Tg0984-ID-OP
4-16
2.6 同一化
同一化とは、独立した部品 ID として登録されている部品を別の部品
ID をルート ID とするリンク ID にすることができます。
（1）ルート部品 ID を選択します。
選択した部品 ID が青く表示されます。
（2）[ 同一化 ] ボタンを押します。
“同一化”画面が表示されます。
Fig.D9“同一化”画面
（3）“同一化される部品 ID”に、リンクさせたい部品 ID 名を入力し、
[OK] ボタンを押します。
同一化が行われます。
ノート
同一化される部品 ID を選択し、右ボタンをクリックすると表示さ
れるコンテキストメニューでも同一化を行うことができます。
2.6同一化
0709-004
Tg0984-ID-OP
4-17
2.7 部品 ID のプロパティ
(1)“部品 ID の保存”画面で部品 ID のプロパティを確認したい部品
ID を選択します。
(2)[ プロパティ ] ボタンを押すと以下の画面が表示されます。
ノート
プロパティを確認したい部品 ID を選択し、右ボタンをクリックす
ると表示されるコンテキストメニューでもプロパティの表示を行う
ことができます。
[1]
[2]
[3]

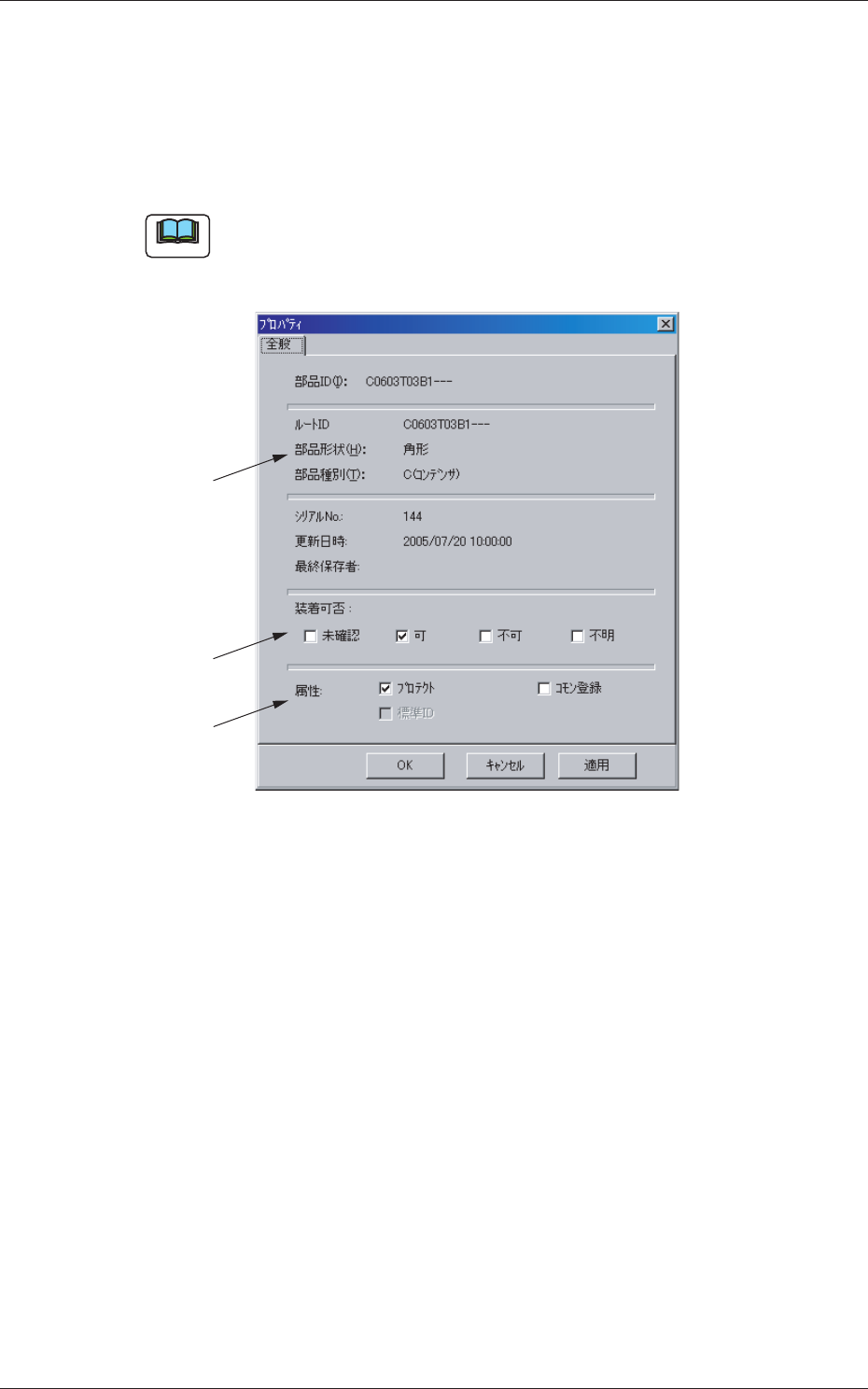

Fig.D10“プロパティ”画面
[1]部品 ID、ルート ID、部品形状、部品種別、
シリアル No.、更新日時、最終保存者
データが表示されます。
[2]装着可否
部品の装着可否状態を以下から選択します。
未確認 可 不可 不明
[3]プロテクト、コモン登録、標準 ID
部品 ID の属性を選択します。
2.7部品 ID のプロパティ
0512-003
