Tg0984-ID-OP
7-6
2.2 フィーダベースオフセット
“オフセットデータ”タブシートで [ フィーダベース ] タブを押すと、
以下のタブシートが表示されます。

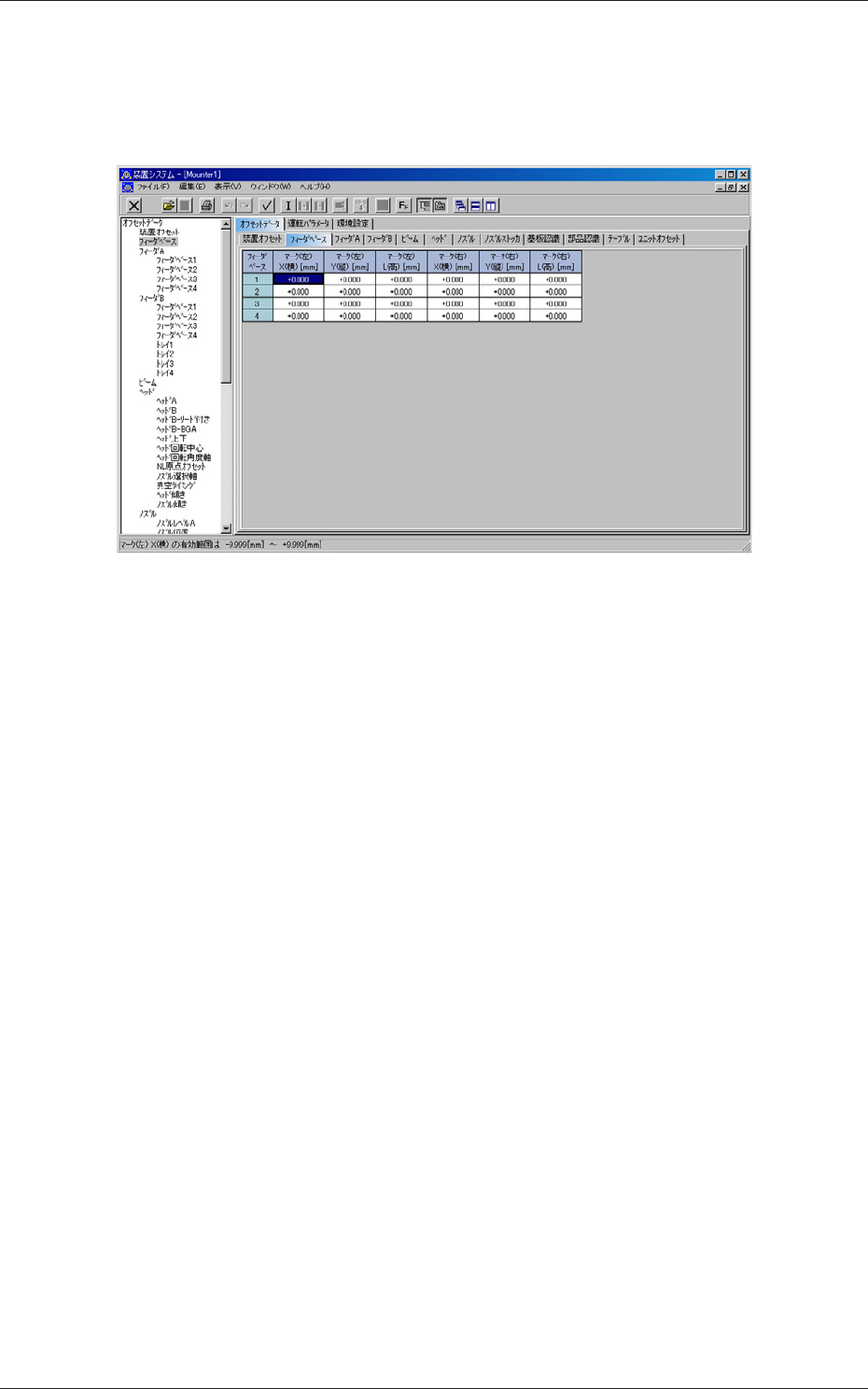

Fig.G3“フィーダベース”タブシート
2.2フィーダベースオフセット
0811-007
Tg0984-ID-OP
7-7
2.3 フィーダオフセット A およびフィーダオフセット B
2.3 フィーダオフセット A およびフィーダオフセット B
フィーダオフセット A
フィーダベースの Fdr.No. ごとのばらつきを補正するオフセットデー
タです。
注 意
装置出荷時に測定したデータが入力されています。むやみに変更し
ないでください。
フィーダオフセット B
テープフィーダのばらつきを補正するオフセットデータです。
X、Y データについて
X 方向、Y 方向の［吸着位置補正追従機能］を“使用する”に設定す
ることにより、自動運転中に部品認識処理（ノズル中心と部品中心
との位置関係把握）され、部品中心での吸着になるように、自動的
にデータ更新されます。
通常はデータ入力する必要はありません。
L データについて
自動更新されませんが、入力したデータは反映されます。
“オフセットデータ”タブシートの［フィーダ A］タブを押し、“フィー
ダ A”タブシートの［フィーダベース 1］タブを押すと、以下のタブシー
トが表示されます。
ノート
（a）“フィーダ B”タブシートも操作は同様です。
（b） その他のフィーダベースまたはトレイタブシートも操作は同様
です。
Fig.G4“フィーダベース 1”タブシート
0811-008
Tg0984-ID-OP
7-8
2.4 ビームオフセット
2.4 ビームオフセット
“オフセットデータ”タブシートの [ ビーム ] タブを押すと、以下の
タブシートが表示されます。
Fig.G5“ビーム”タブシート
0811-007
