2.6.3 ノズル上下オフセット
“ノズル”タブシートの [ ノズル上下 ] タブを押すと、以下のタブシー
トが表示されます。

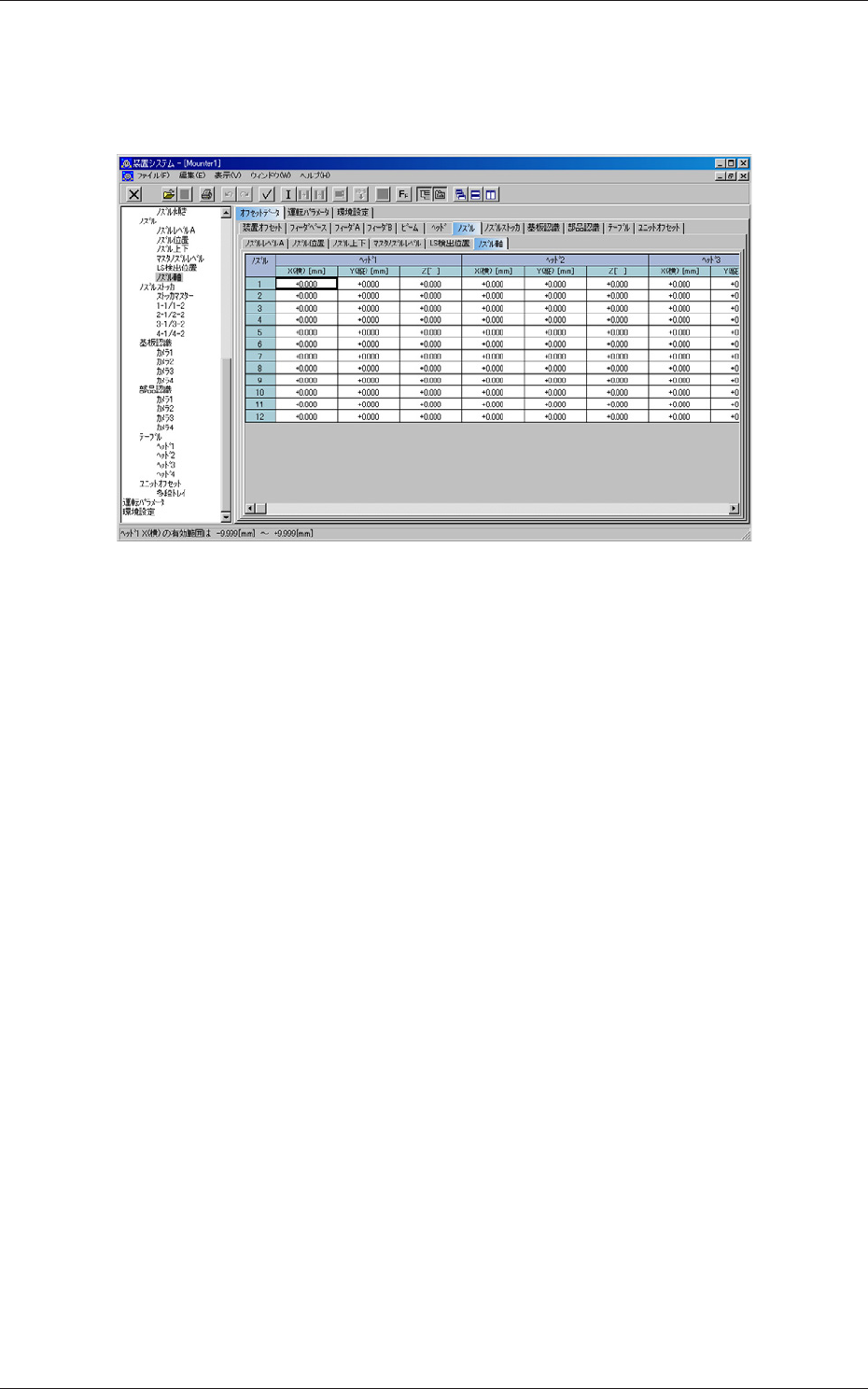

Fig.G18“ノズル上下”タブシート
2.6.4 マスタノズルレベルオフセット
“ノズル”タブシートの [ マスタノズルレベル ] タブを押すと、以下
のタブシートが表示されます。
注 意
装置出荷時に測定したデータが入力されています。
むやみに変更しないでください。
Fig.G19“マスタノズルレベル”タブシート
2.6ノズルオフセット
0811-008
Tg0984-ID-OP
7-15-1
2.6.5 圧入動作オフセット
“ノズル”タブシートの [ 圧入動作 ] タブを押すと、以下のタブシー
トが表示されます。
ノート
装置オプションでヘッドタイプを [ 多機能 ] に選択している場合に
表示されます。

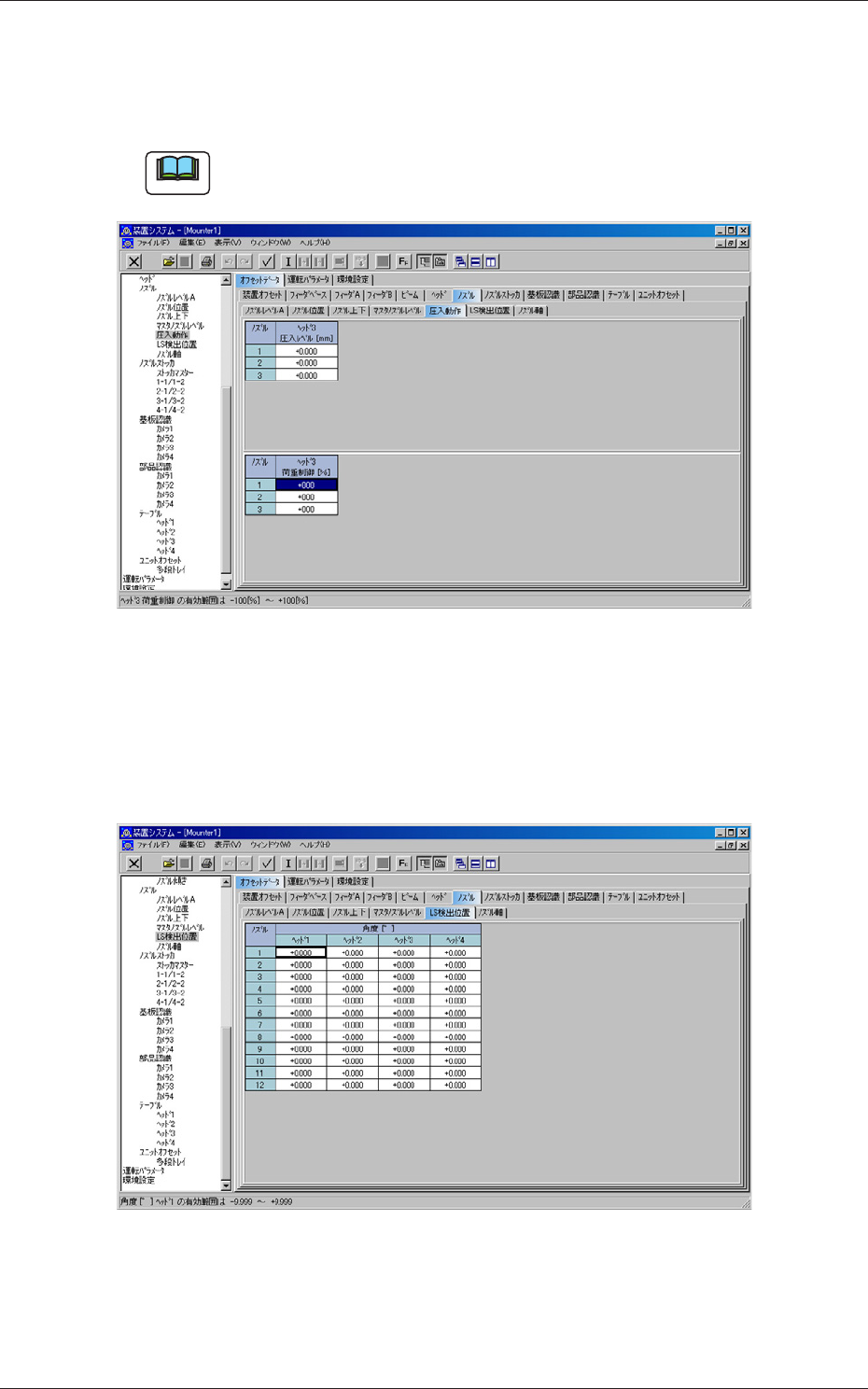

Fig.G19-1“圧入動作”タブシート
2.6.6 LS 検出位置
“ノズル”タブシートの [LS 検出位置 ] タブを押すと、以下のタブシー
トが表示されます。
Fig.G19-2“LS 検出位置”タブシート
2.6ノズルオフセット
0811-006
Tg0984-ID-OP
7-15-2
2.6.7 ノズル軸オフセット
“ノズル”タブシートの [ ノズル軸 ] タブを押すと、以下のタブシー
トが表示されます。
Fig.G19-3“ノズル軸”タブシート
2.6ノズルオフセット
0811-004
