Tg0984-ID-OP 2-10-8 ノート 未登録部品 ID リストで、 “Shift”キーまたは“Ctrl”キーを 押しながらクリックすると、複数の行を選択することができ ます。 1 つの部品 ID を使用して複数のデータを配置する場合などに 便利です。 Fig.B5-8複数行選択の例 (6) データの生成を開始します。 すべてのコピー元部品 ID( ルート ID) の配置が終了したら [ データ生成 ] ボタンを…
Tg0984-ID-OP
2-10-7
2.3未登録部品データの作成
0803-001

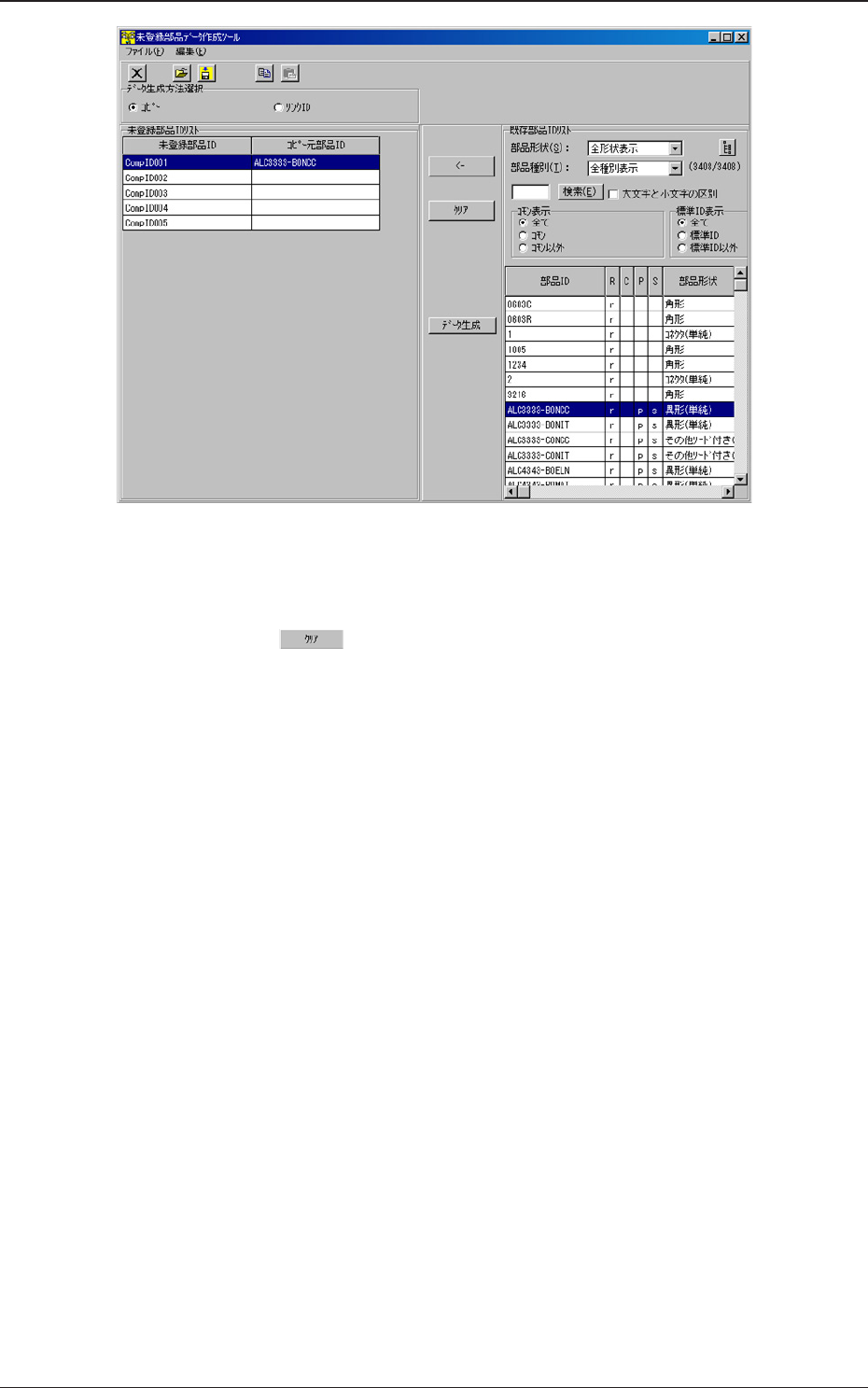

Fig.B5-7
配置した部品 ID が間違っていた場合は、その行を選択し
て [
] ボタンを押すと配置した部品 ID を消すこと
ができます。
Tg0984-ID-OP
2-10-8
ノート
未登録部品 ID リストで、“Shift”キーまたは“Ctrl”キーを
押しながらクリックすると、複数の行を選択することができ
ます。
1 つの部品 ID を使用して複数のデータを配置する場合などに
便利です。

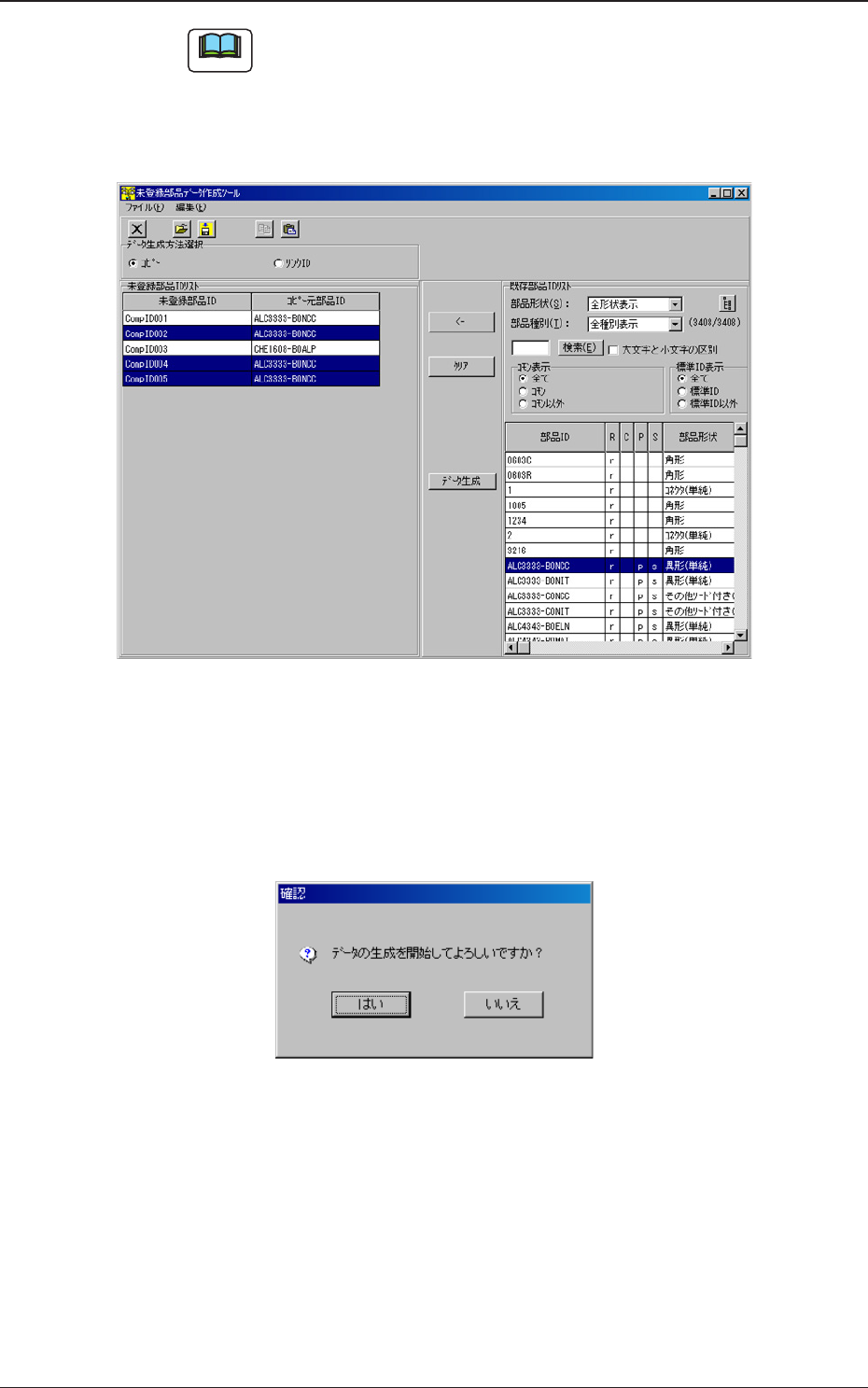

Fig.B5-8複数行選択の例
(6) データの生成を開始します。
すべてのコピー元部品 ID( ルート ID) の配置が終了したら
[ データ生成 ] ボタンを押すと、以下の確認メッセージが
表示されます。
Fig.B5-9
はい :データの生成を開始します。
いいえ:データの生成を中止します。
2.3未登録部品データの作成
0803-001
Tg0984-ID-OP
2-10-9
データに異常があった場合はエラーの状態によって以下のよう
な画面が表示されます。
•
コピー元またはルート ID に指定した部品 ID が既存部品 ID リ
ストに存在しない場合

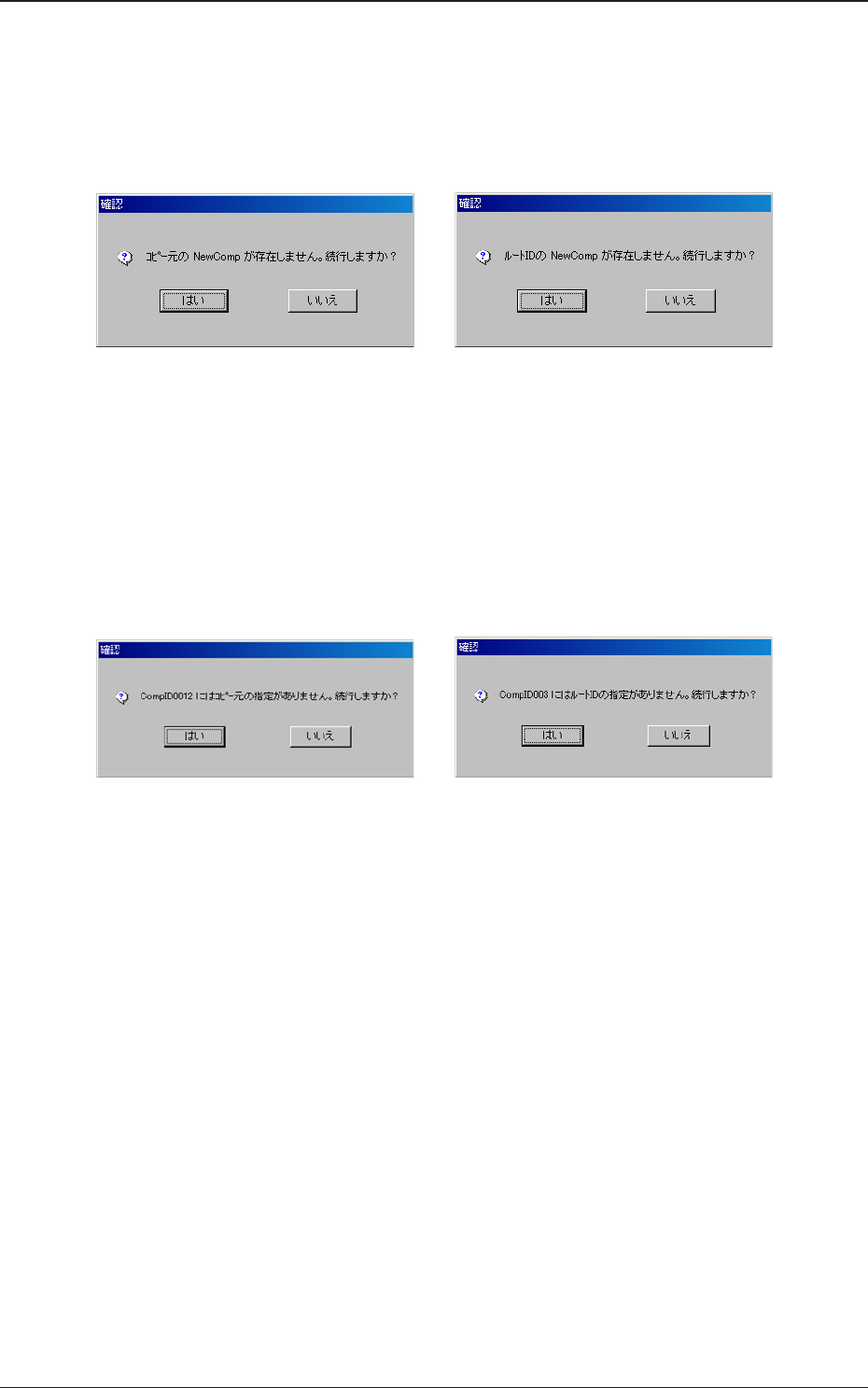

Fig.B5-10コピーの場合 Fig.B5-11ルート ID の場合
はい :データの生成を続行します。
確認された部品以外のデータを生成します。
いいえ:データの生成処理を中止します。
•
コピー元またはルート ID の指定が行われていない部品 ID が
あった場合
Fig.B5-12コピーの場合 Fig.B5-13ルート ID の場合
はい :データの生成を続行します。
確認された部品以外のデータを生成します。
いいえ:データの生成処理を中止します。
2.3未登録部品データの作成
0803-001
