Tg0984-ID-OP
2-14

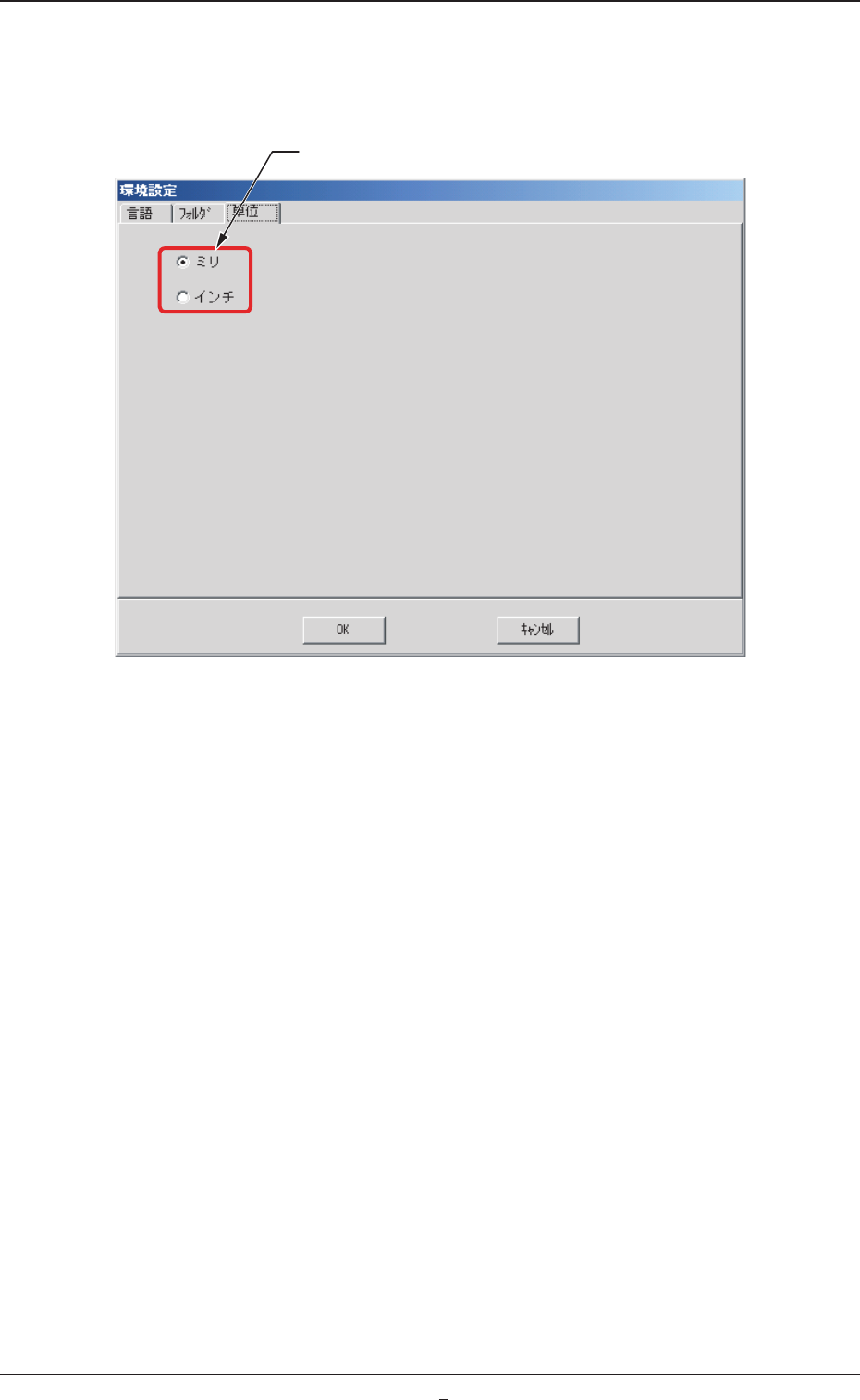

2.4.1.3 単位の設定
“環境設定”画面で、[ 単位 ] タブを押すと、以下のタブシートが表
示されます。
[1]
Fig.B9“単位”タブシート
[1]単位切替
NT-100システムソフトで使用する単位を切替えます。
2.4NT-100 システムソフトの環境設定
0803-004
Tg0984-ID-OP
2-14-1
2.4NT-100 システムソフトの環境設定
2.4.2 一覧設定
2.4.2.1 パターンプログラム一覧設定
パターンプログラムに表示する項目を設定します。
“NT-100 システムソフト”画面で、メニューバーの“設定”の“一覧
設定”を選択し [ パターンプログラム一覧設定 ] タブを選択すると、
以下の画面が表示されます。
[2] [3]
[4]
[1] [5]
Fig.B9-1“一覧設定”画面“パターンプログラム一覧設定”タブシート
[1][ 追加 ] ボタン
項目の追加または挿入ができます。
•
項目の追加
“選択できる表示項目”より追加したい項目を選択し、[ 追加 ]
ボタンを押します。
“現在の表示項目”の一番下に追加されます。
•
項目の挿入
“選択できる表示項目”より挿入したい項目を選択し、“現在の
表示項目”の挿入したいか所の項目を選択して [ 追加 ] ボタン
を押します。
“現在の表示項目”の選択した項目の上に挿入されます。
[2][ 削除 ] ボタン
項目の削除ができます。
“現在の表示項目”より削除したい項目を選択して [ 削除 ] ボタ
ンを押します。
選択した項目が“選択できる表示項目”に移動し、“現在の表示
項目”から削除されます。
0803-001
Tg0984-ID-OP
2-14-2
2.4NT-100 システムソフトの環境設定
[3][ デフォルト ] ボタン
パターンプログラムに表示する項目をデフォルトに戻すことが
できます。
デフォルトの項目はコメント 1、部品配置、P データ、O データ、
更新日時となります。
[4][ 上へ ]、[ 下へ ] ボタン
“現在の表示項目”の中で移動したい項目を選択して [ 上へ ] ま
たは [ 下へ ] ボタンを押すと、選択した項目が移動します。
[5][OK]、[ キャンセル ] ボタン
設定を反映したい場合は、[OK] ボタンを押します。
設定を反映したくない場合は、[ キャンセル ] ボタンを押します。
[OK] ボタンを押した場合は、設定の変更結果が“メインメニュー”
の“パターンプログラム一覧”および“装置との通信”の“パター
ンプログラム一覧”に反映されます。
例として表示項目を更新日時だけ設定した場合の画面を以下に
示します。
Fig.B9-2“メインメニュー”の“パターンプログラム一覧”画面
0803-001
