Tg0984-ID-OP
2-25
3.3新しい装置の登録
3.3 新しい装置の登録
NT-100 システムソフトに新しい装置を登録する方法について説明し
ます。
手順

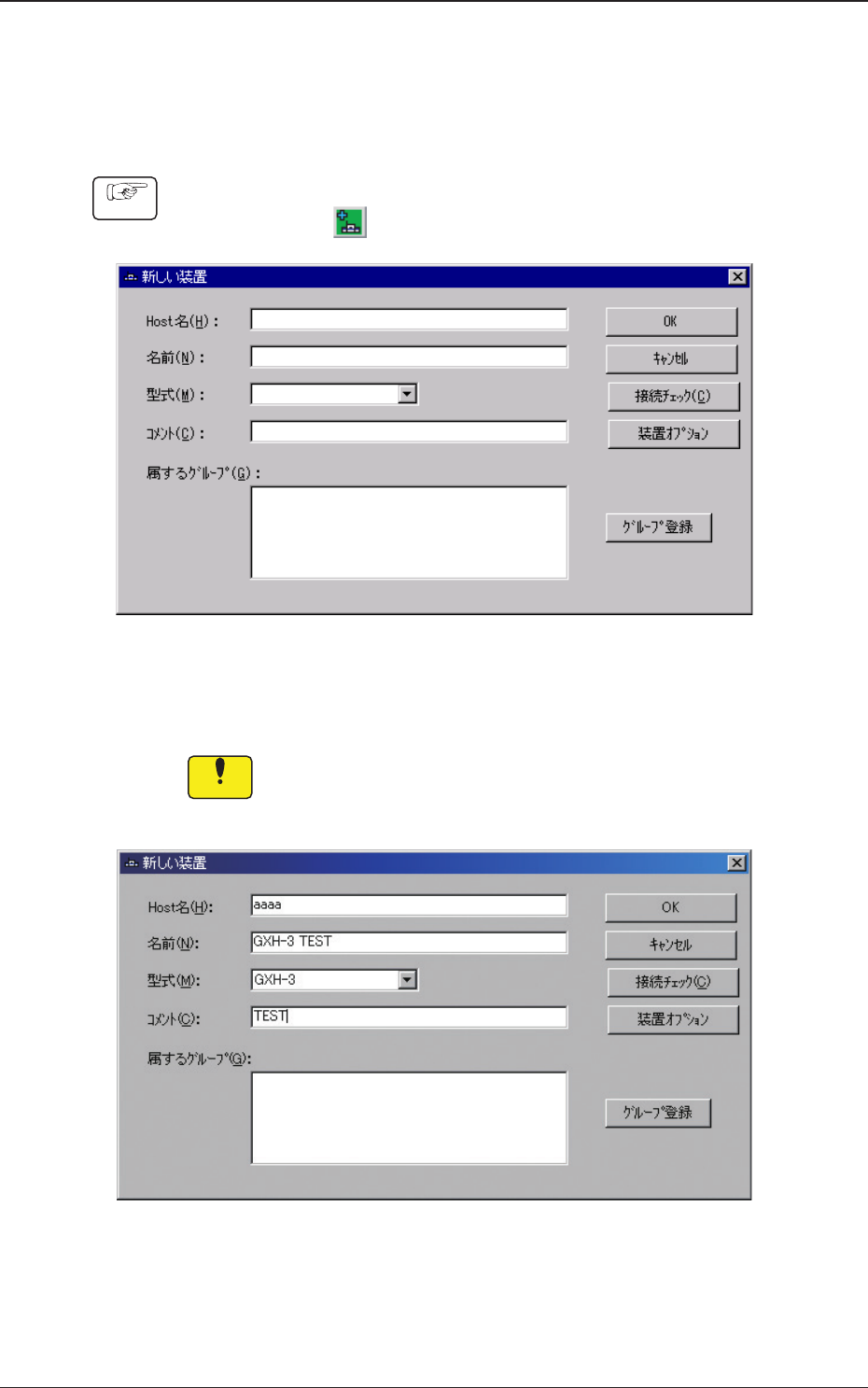

(1) “装置マネージャー”画面で、ツールバーの“新しい装置
の追加”(
)を選択すると、以下の画面が表示されます。
Fig.B18“新しい装置”画面
(2) “新しい装置”画面で、各項目を入力します。
注 意
装置の設定は、実際の装置に合せて入力してください。
実際の装置と入力した内容が異なる場合、通信が行えないな
どトラブルの原因となります。
Fig.B19
0709-005
Tg0984-ID-OP
2-26
3.3新しい装置の登録

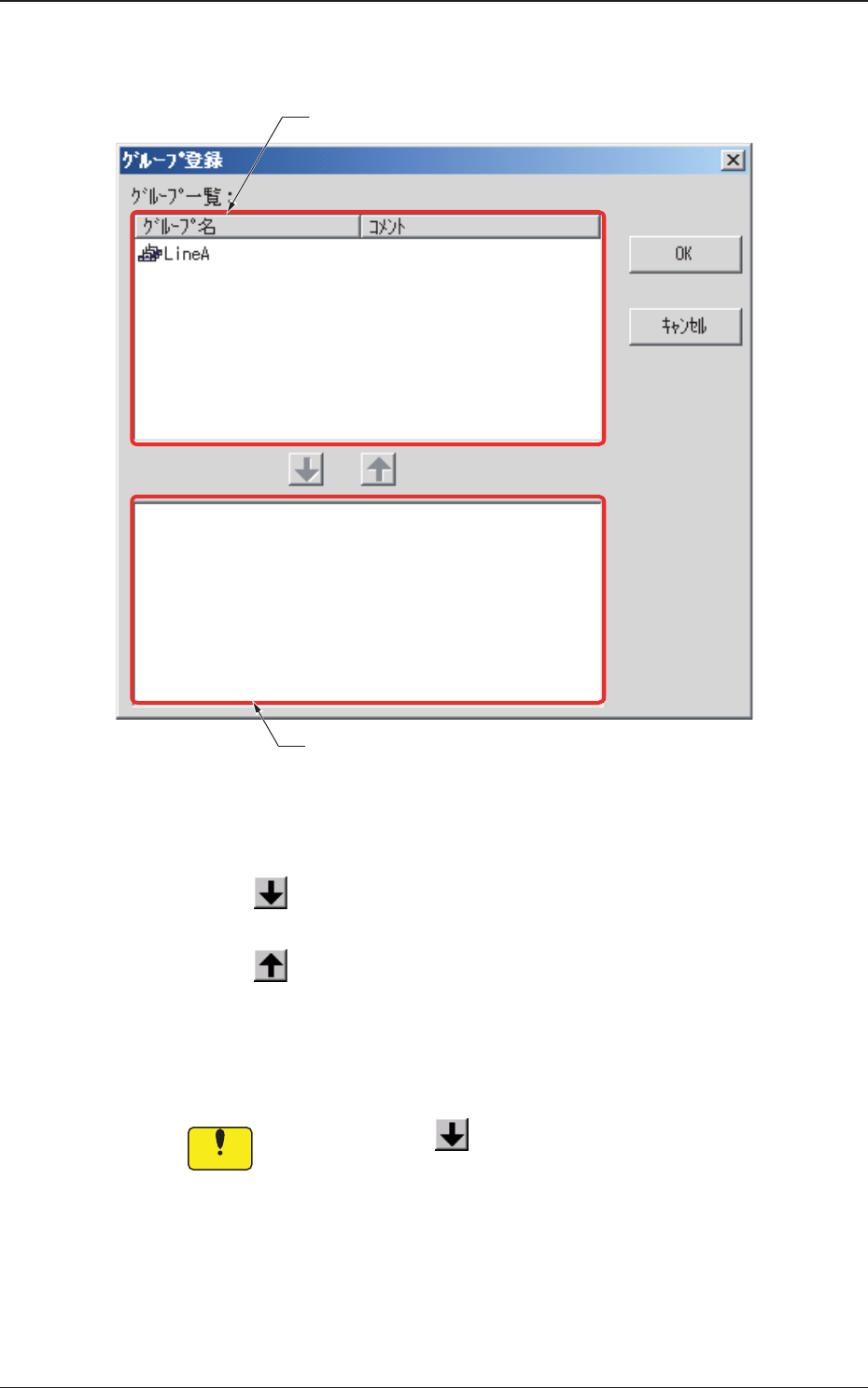

(3) [ グループ登録 ] ボタンを押すと、以下の画面が表示され
ます。
未登録のグループ
登録したグループ
Fig.B20“グループ登録”画面
(4) “グループ登録”画面で登録するグループを選択し、
[
] ボタンを押します。
グループを削除する場合は、削除するグループを選択し、
[
] ボタンを押します。
登録グループが決まったら [OK] ボタンを押します。
“グループ登録”画面が閉じ、“新しい装置”画面の“属す
るグループ (G)”に登録したグループ名が追加されていま
す。
注 意
新しい装置は、必ず [ ] ボタンを押し、グループに追加( 登
録 )してください。
グループに追加しないと装置が使用できません。
0411-003
Tg0984-ID-OP
2-27
3.3新しい装置の登録
(5) “新しい装置”画面で[装置オプション]ボタンを押します。
“装置オプション”画面が開きます。
Fig.B20-1“装置オプション”画面
“装置オプション”画面では以下の項目を設定します。
TableB8-1
項 目 説 明 標準値
トレイ
各ブロックでの多段トレイフィーダの有無および種類
を選択します。
なし
バッドマーク
バッドマークセンサが設置されている場合、設定しま
す。
なし
ヘッドタイプ
ヘッドタイプを選択します。 高速
ストッカー配置 H - H - H - H
ストッカー数 ノズルストッカー数を選択します。
ノズルストッカーの配置タイプを選択します。
1
リサイクルコンベア リサイクルコンベアの有無を選択します。
なし
基板流れ方向
基板流れ方向を選択します。 左
デュアル搬送
デュアル搬送の有無を選択します。 無効
-> 右
基準コンベア
基準コンベアを選択します。 奥
BGA/CSP 認識
BGA/CSP認識の有無を設定します。
無効
基板認識照明（オプション）
基板認識照明（オプション）の有無を選択します。
なし
リード浮き検出
リード浮き検出の有無を設定します。
無効
JEDECトレイ横フィーダ搭載 なし
部品認識カメラ
部品認識カメラの解像度を設定します。
標準
トレイにてJEDECタイプを選択している場合のみ、
JEDECトレイ横フィーダの有無を選択します。
0803-009
