选择机种：选择设备当前检查对应的机种。
选项：
在选项窗口中，工作方式一般选择手动选择 NG 文件，同时使用键盘操作时，
需要按回车键调出当前检查信息。
Coordinate Type 用来选择不同设备类型由于原点不同导致的图片镜像问题。
视图菜单
“Toolbars”用来设置个人快
捷方式。
“状态条”用来显示/隐藏状
态条。
“放大”用来放大不良图片。
“缩小”用来缩小不良图片。
“合适屏幕”用来缩放不良图
片到最适合大小。
“Lighting Switch”用来切换
BGR/白光画面。
执行菜单
“下一个元件”跳到下一元件
画面。
“上一个元件”跳到上一元件
画面。
33
“下一个窗口”跳到下一窗口
画面。
“上一个窗口”跳到上一窗口
画面。
“元件 NG”人为判断当前元
件不良。
“元件 OK”人为判断当前元件 OK。
“窗口 NG”人为判断当前窗口处不良。
“窗口 OK”人为判断当前窗口处 OK。
“退出维修”退出当前 PCBA 的维修。
“退出维修并且删除 Log 文件”退出当前操作的 PCBA 维修动作，并删除掉
该 PCB 检查信息。
语言菜单
语言菜单用来切换软件界面
语言。
帮助菜单
显示帮助主题及软件版本。
5.2.2 快捷键
选择机种
选项设置
退出维修并且删除 Log 文件
退出维修
34
放大
缩小
最适屏幕
显示/隐藏窗口
帮助

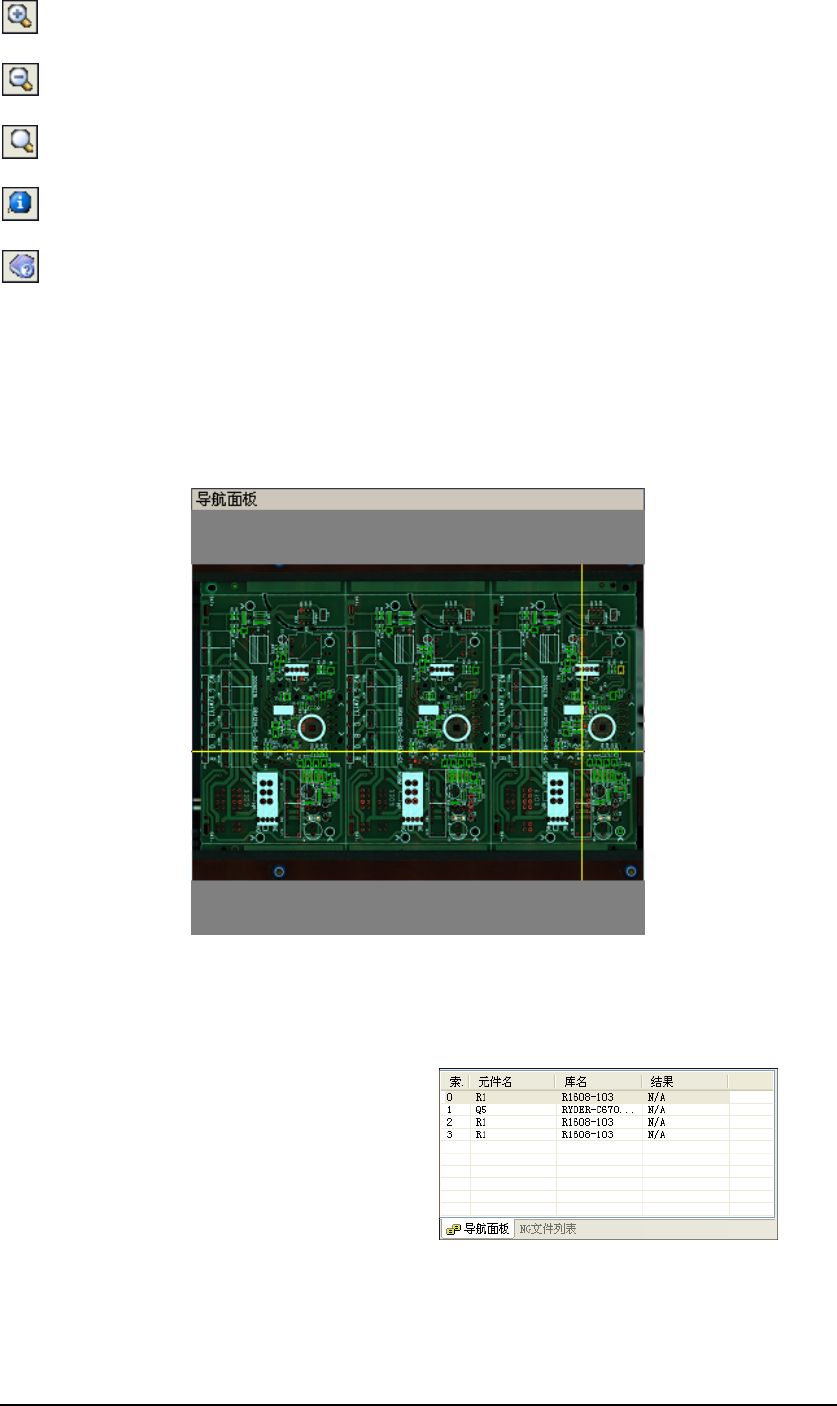

5.2.3 不良位置提示区
由于零件较多，当出现不良时，需要从该区域快速索引具体不良的位置。“十”字中心
所指的位置即是当前不良位置。如图：
5.2.4 不良位置区
该区域显示当前 PCBA 设备测试可能
不良的位置列表。
