“方向左键” ： 元件 OK 时，按下方向左键。 “方向下键” ： 元件不良时，按下方向下键。 “方向右键” ： 当前窗口处项目 OK 时，按下方向右键。 “ Num 0 键” ： 当前窗口处项目不良时，按下 Num 0 键。 “ Num 1 键” ： 切换 BGR 图片和白光图片。 “方向上键” ： 需要返回上一元件查看时，按下方向上键。 “回车键” ： 调出当前 PCBA 检查信息时，按回车键。 5.3 PowerSPC 软件界面：…

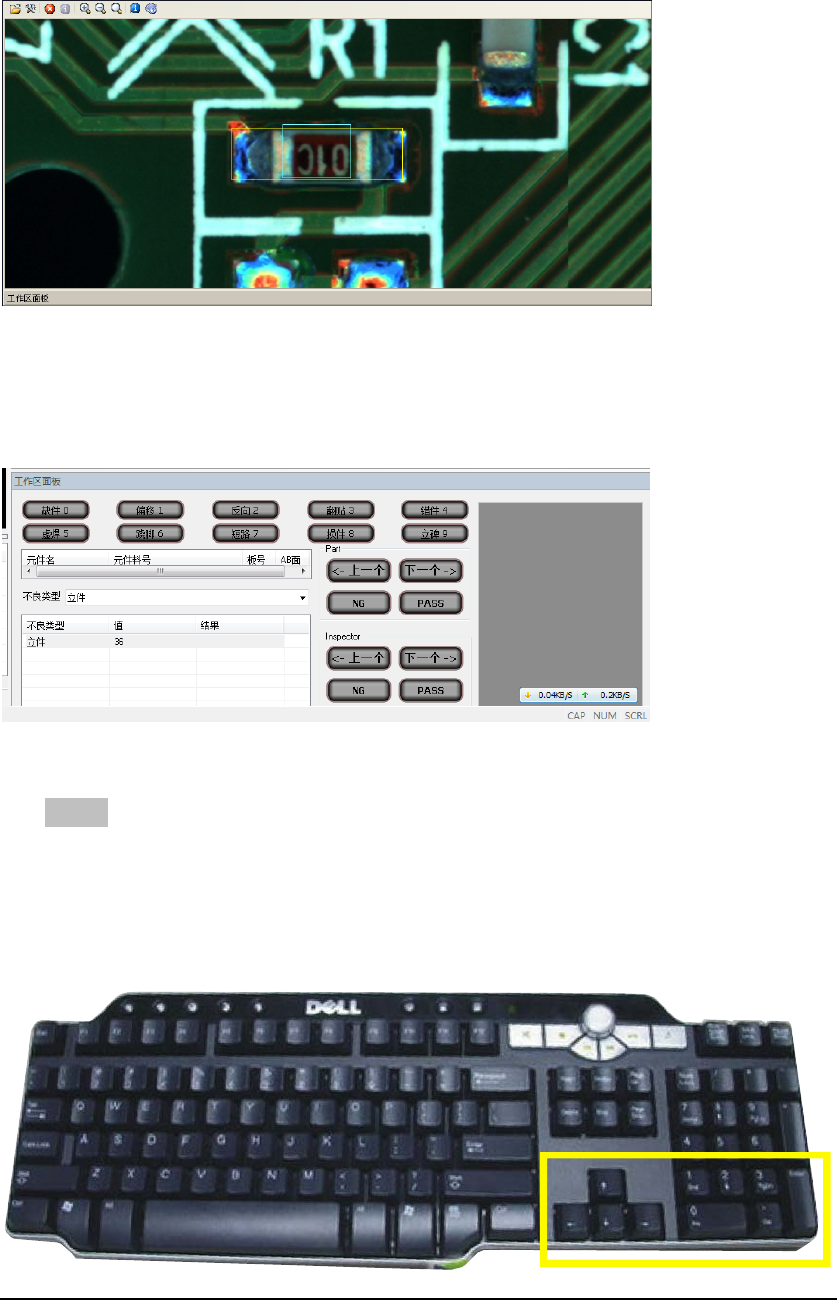

5.2.5 不良图片区
该区域显示设备检查不良的高清图片。以供操作员快速识别。
5.2.6 操作点击区
该区域有供操作判断的按钮，当前元件为真实不良时点击“NG”,设备误判时点击“PASS”。
同时右边的图片是一个正确的标准图片，可以作为正确元件的参照。
注意：
两个“NG”“PASS”的区别在于，上面的是针对元件级、下面的是针对窗口级。
5.2.7 键盘操作说明
36
“方向左键”：
元件 OK 时，按下方向左键。
“方向下键”：
元件不良时，按下方向下键。
“方向右键”：
当前窗口处项目 OK 时，按下方向右键。
“Num 0 键”：
当前窗口处项目不良时，按下 Num 0 键。
“Num 1 键”：
切换 BGR 图片和白光图片。
“方向上键”：
需要返回上一元件查看时，按下方向上键。
“回车键”：
调出当前 PCBA 检查信息时，按回车键。
5.3 PowerSPC
软件界面：
5.3.1 增加线别
点击“文件”菜单的“Add Node”按钮。
在弹出的窗口中，Node Name 处输入线别名称。Date Source 路径指向该产线设备输出的 SPC
数据。如图：
37
5.3.2 数据查看
双击左边列表框内的“Chart”，如图：
双击右边列表框中对应的机种，如图：
单击图表中对应元件名称的直方图，如图：
