5.3.2 数据查看 双击左边列表框内的“ Chart ” ，如图： 双击右边列表框中对应的机种，如图： 单击图表中对应元件名称的直方图，如图： 38
“方向左键”：
元件 OK 时，按下方向左键。
“方向下键”：
元件不良时，按下方向下键。
“方向右键”：
当前窗口处项目 OK 时，按下方向右键。
“Num 0 键”：
当前窗口处项目不良时，按下 Num 0 键。
“Num 1 键”：
切换 BGR 图片和白光图片。
“方向上键”：
需要返回上一元件查看时，按下方向上键。
“回车键”：
调出当前 PCBA 检查信息时，按回车键。
5.3 PowerSPC
软件界面：
5.3.1 增加线别

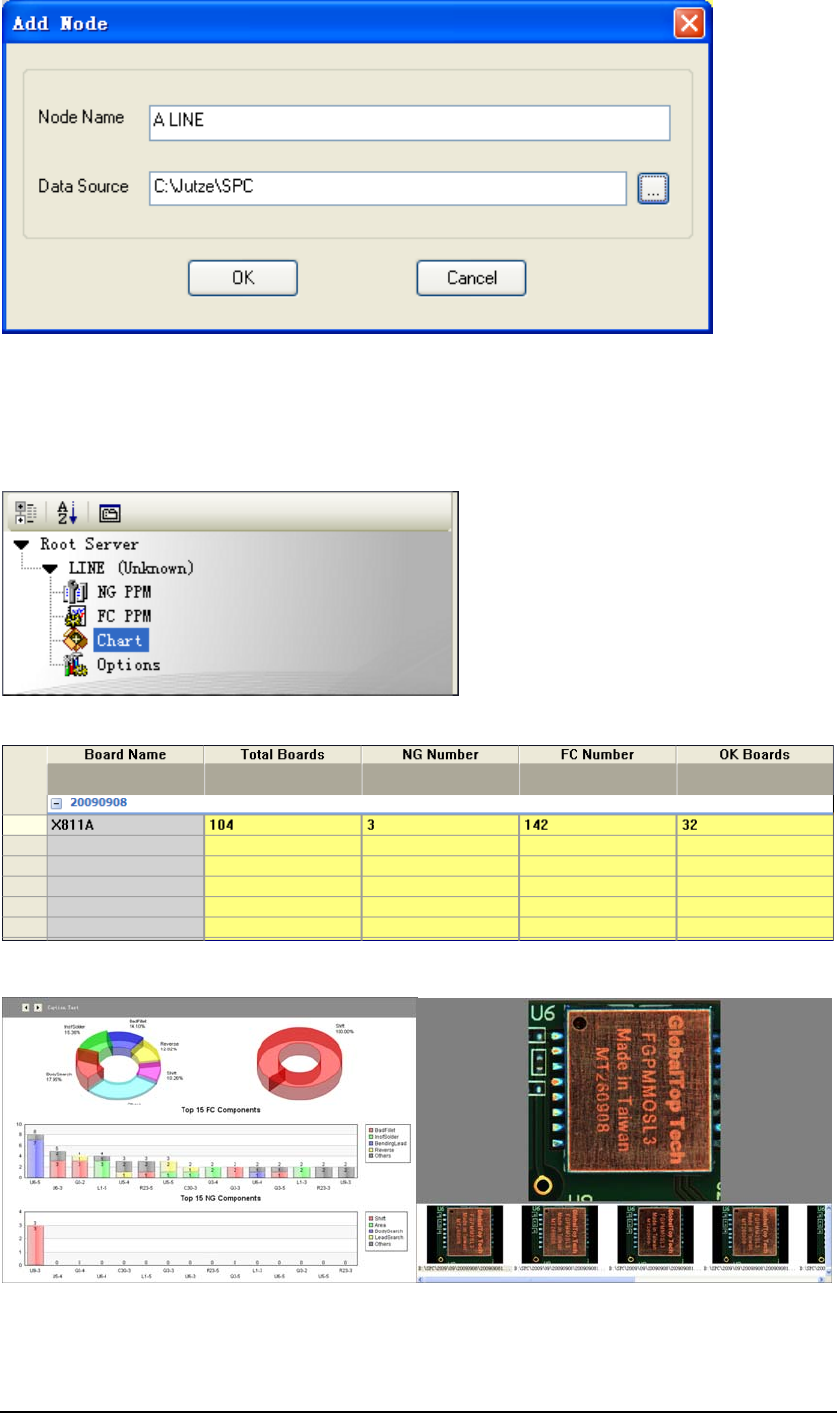

点击“文件”菜单的“Add Node”按钮。
在弹出的窗口中，Node Name 处输入线别名称。Date Source 路径指向该产线设备输出的 SPC
数据。如图：
37
5.3.2 数据查看
双击左边列表框内的“Chart”，如图：
双击右边列表框中对应的机种，如图：
单击图表中对应元件名称的直方图，如图：
38
5.3.3 报表输出

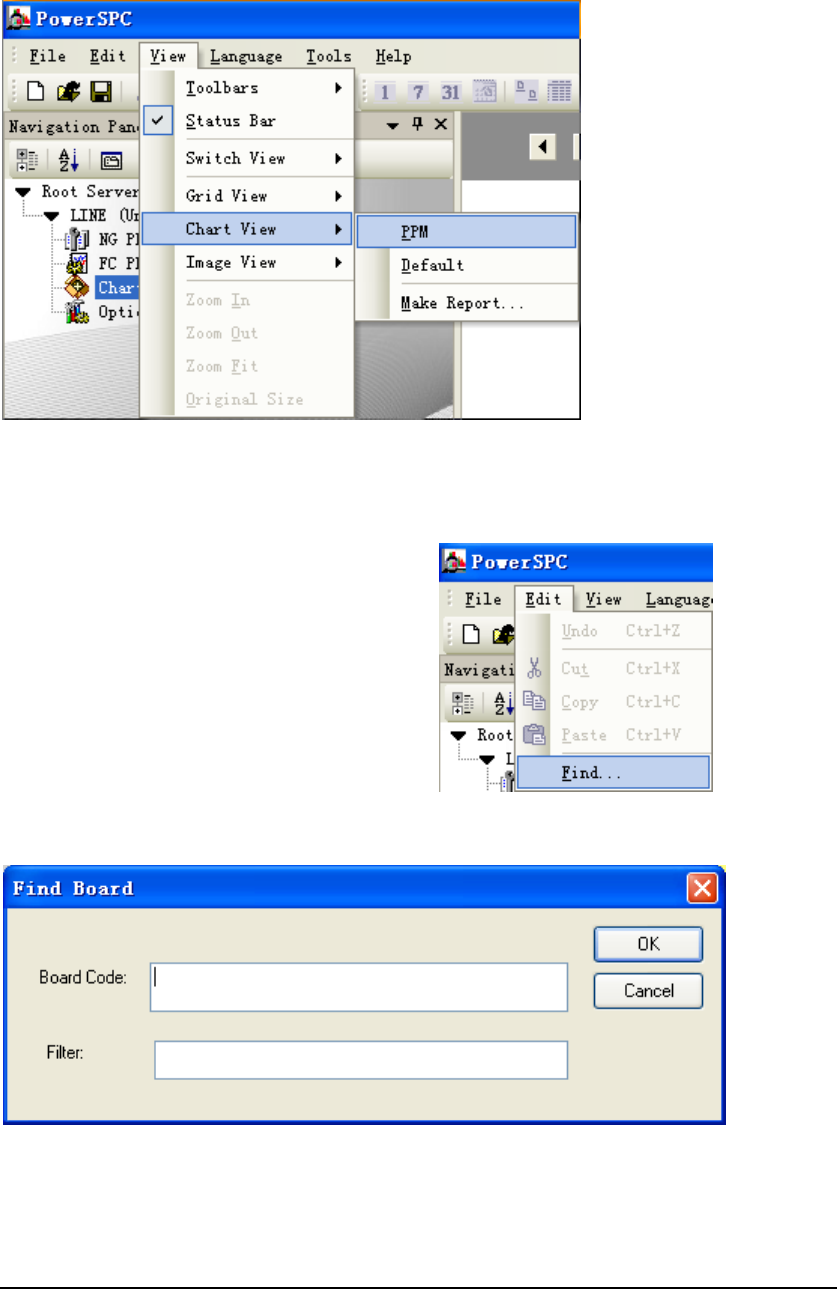

在“VIEW”菜单中生成各种报表，如图：
5.3.4 条码回查
点击“Edit”菜单的“Find”命令，如图：
在弹出的窗口中手动输入或用条码枪输入需要查询的条码，查询成功则弹出查询信息。如图：
39
