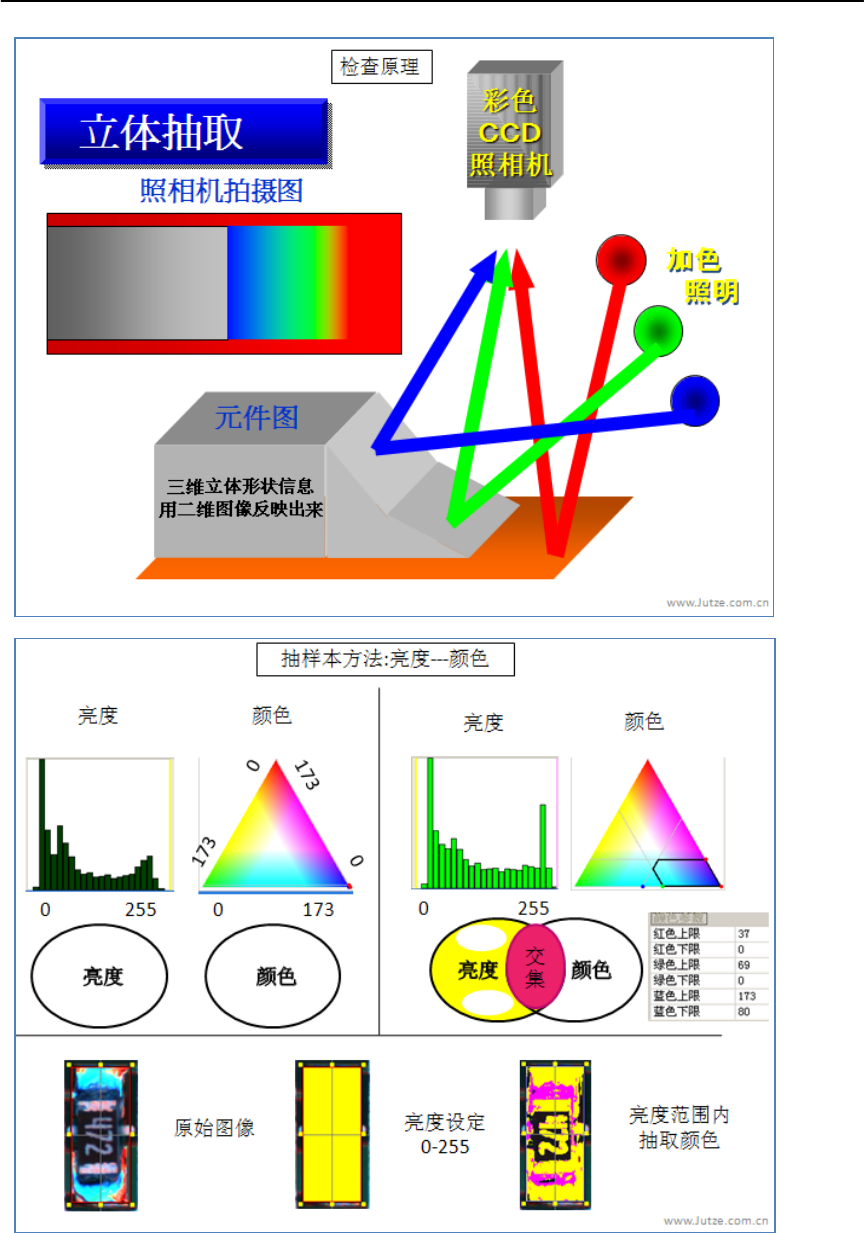

检查原理图示
算法参数说明

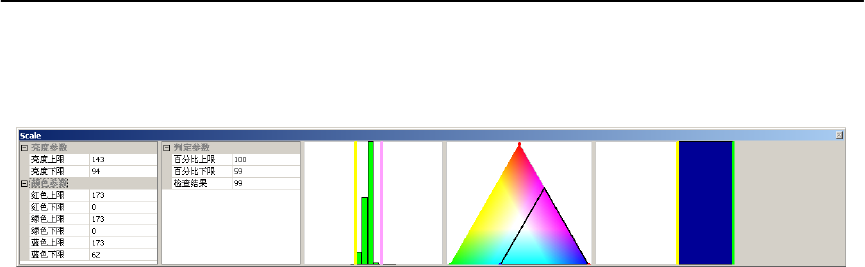

Scale
计算参数：
a) 亮度上限：设定最高亮度值（0~173）
b) 亮度下限：设定最低亮度值（0~173）
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
判定参数：
a) 百分比上限：设定百分比最大值（0~100）
b) 百分比下限：设定百分比最小值（0~100）
计算方法：
计算检查窗口内部符合亮度和颜色设定范围内的像素的百分比。百分比的结果符合判定
参数范围时，判定结果为 OK。反之，判定结果为 NG。
