ImageMatch 图像获取方法： a) 取窗口： 按照 设定检查窗 口大小获取参考 图像（目标图片 大小） b) 取模板：在检查 窗口内搜寻和参 考图像最接近 图像， c) 旋转模板：以原 有模板为基础， 调整参考图像 的角度 判定参数： a) 百分比上限：实 际获取到的图像 和参考图像进 行相似度比对（ 0-100 ） b) 百分比下限：实 际获取到的图像 和参考图像进 行相似度比对（ 0-100 ） 检查结果：结果 符合上限和下…
OCR
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限（High）：设定最高亮度值（0~255）
b) 亮度下限（Low）：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
判定参数：
a) 上限：检查窗口内文字个数的最多值
b) 下限：检查窗口内文字个数的最少值
c) 辨识结果：检查窗口内符合亮度和颜色 识别出的文字
d) 标准字符：参考文字
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
替代字符设定：字符 0(O),1(I),2(Z),8(B)....
ImageMatch
图像获取方法：
a) 取窗口：按照设定检查窗口大小获取参考图像（目标图片大小）
b) 取模板：在检查窗口内搜寻和参考图像最接近图像，
c) 旋转模板：以原有模板为基础，调整参考图像的角度
判定参数：
a) 百分比上限：实际获取到的图像和参考图像进行相似度比对（0-100）
b) 百分比下限：实际获取到的图像和参考图像进行相似度比对（0-100）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
位移输出：
输出向量：一个窗口只包含 X/Y 方向其中一个偏移量
Connex
判定参数：
a) 上限：窗口内亮度连通的最大值（0-255）
b) 下限：窗口内亮度连通的最小值（0-255）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG

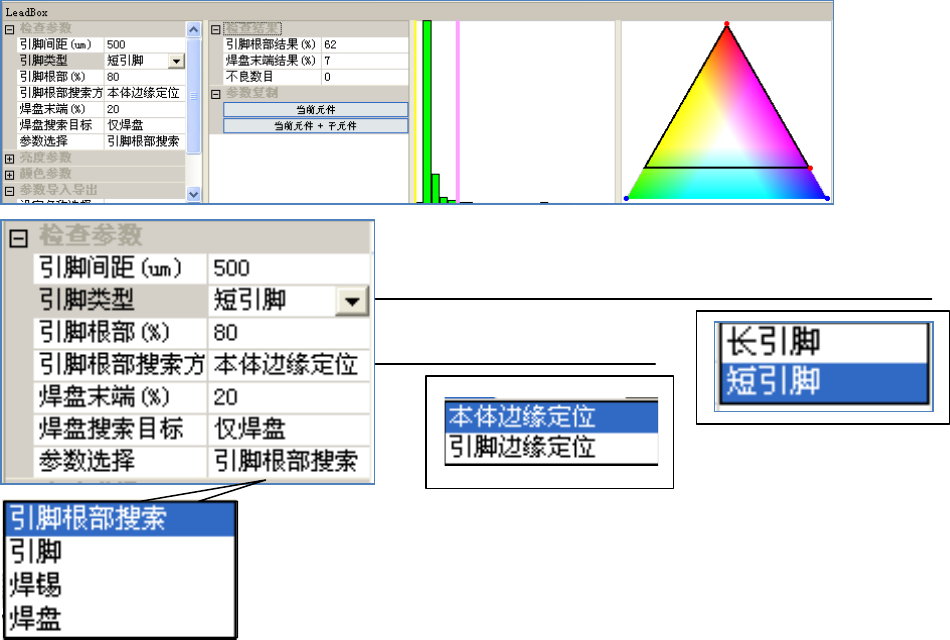

LedBox
计算参数：引脚根部、引脚、焊锡、焊盘各赋予一套亮度和颜色
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
