XIA-XD1000操作手册 - 第69页
（ 2 ） 选择文件（文 件格式： * .txt;*.csv ） （ 3 ） 读取数据后整理 数据 a 用删除行 将不必要的行删除 b 原字符（格 式里不需 要的字符“ " ”） 替代 成新字符 “ 空格 ” （ 4 ） JU T ZE 软件 中采用 um 作基准单位， 所以转换前需要确认 a) 导入 CAD 数据采用的是 英制或是公制 b) X/Y 坐标换 算因子是 否一致（单位 是否同为 um ）
1， 通用 CAD 数据导入流程：
2， 按照工厂实际提供的数据可选择通用和特殊两种方式进行数据导入
A 通用方式转换操作流程

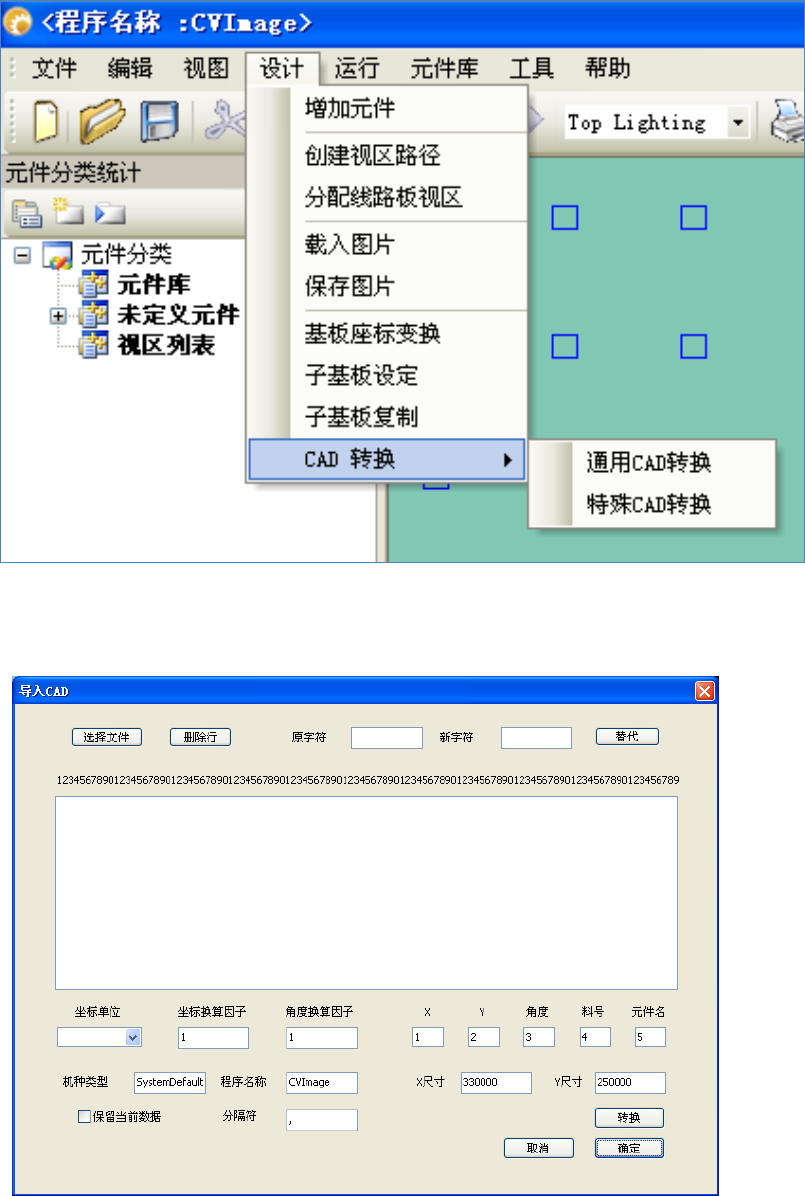

（1） 通用 CAD 数据导入窗口

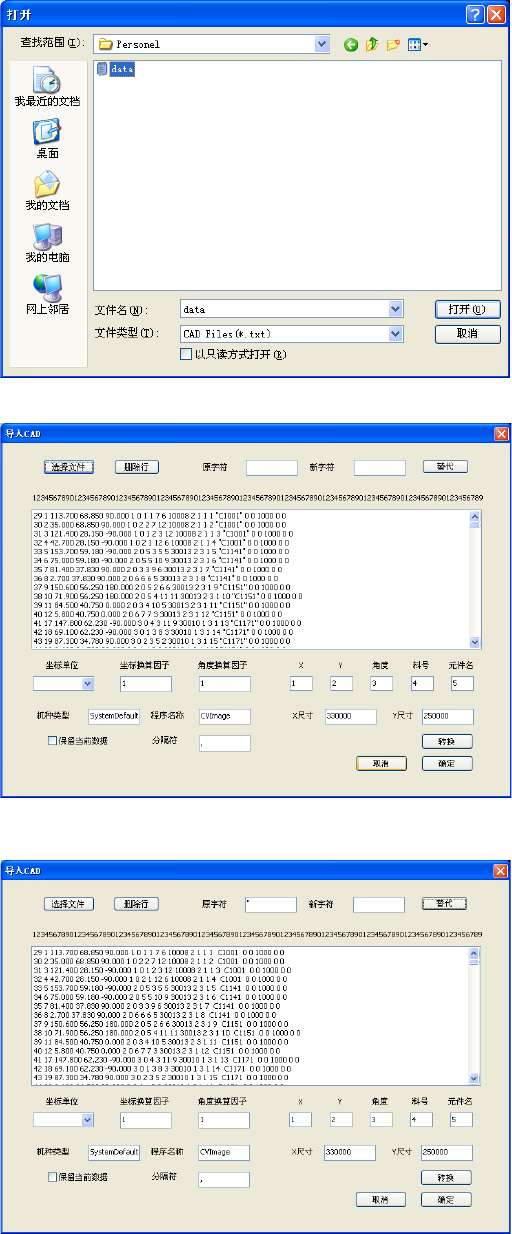

（2） 选择文件（文件格式：*.txt;*.csv）
（3） 读取数据后整理数据
a 用删除行 将不必要的行删除
b 原字符（格式里不需要的字符“ " ”） 替代 成新字符“ 空格 ”
（4） JUTZE 软件中采用 um 作基准单位，所以转换前需要确认
a) 导入 CAD 数据采用的是英制或是公制
b) X/Y 坐标换算因子是否一致（单位是否同为 um）

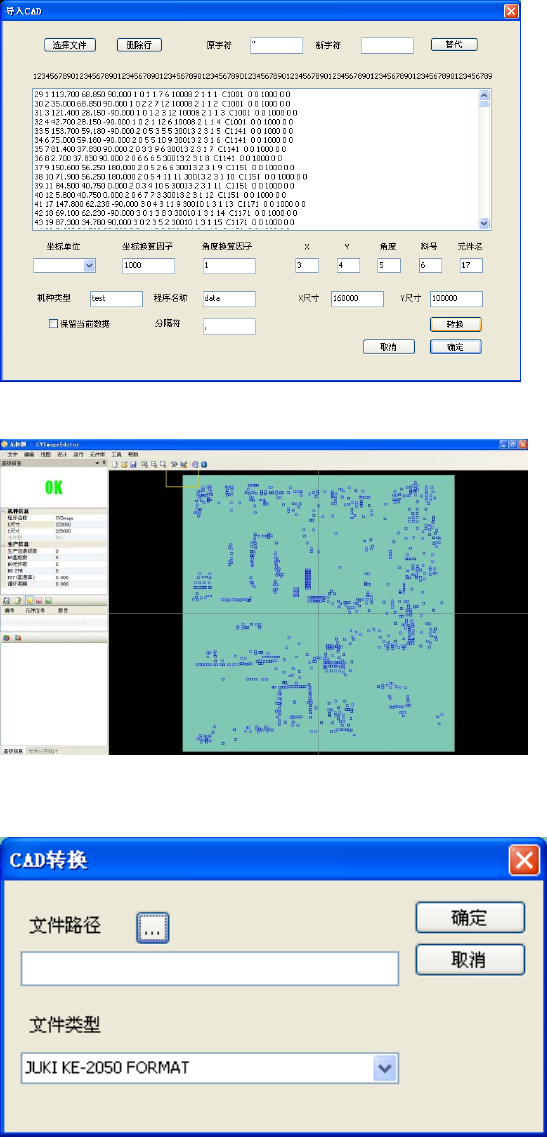

（5） 确认导入数据 X/Y/角度/料号/元件位号 在数据中的所在列
（6） 输入机种类型和程序名称，确认 PCB 尺寸及分隔符后点转换按钮
（7）确定完成数据导入结束
B 特殊方式转换操作流程
（1）特殊 CAD 数据（贴片机器程序）导入窗口
