XIA-XD1000操作手册 - 第78页

（ 10 ） 基准点（ m ark ）：选择 MarkSear ch 算法 参数设定步骤 ○ 1 m ark 原始图示和调试的参数种类（ 亮度 / 彩度） ○ 2 m ark 特征一：亮度值 60 （实际检测过程中需少许调试） ○ 3 m ark 的尺寸设定： 1000 和 颜色样本抽 取： 红色

100%1 / 105

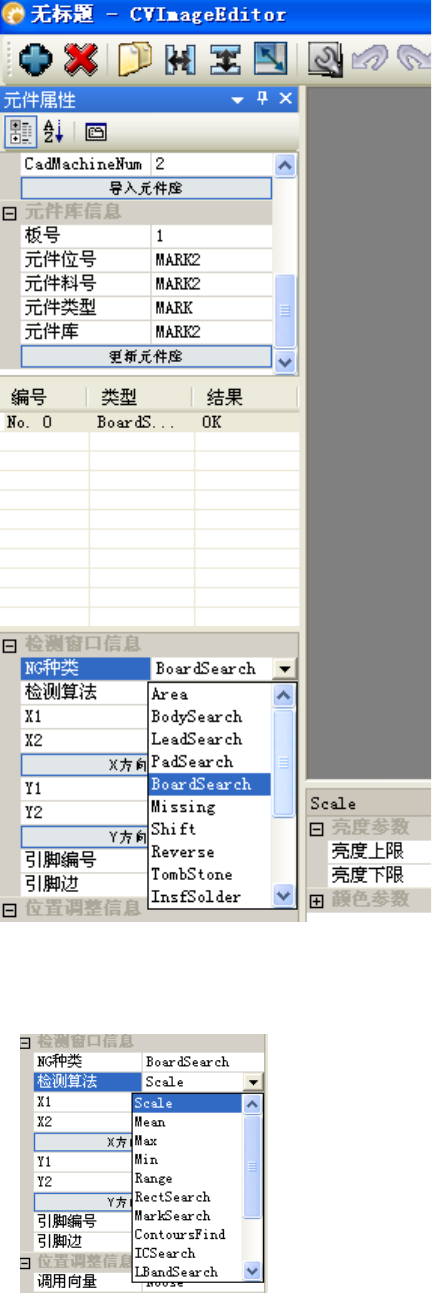

（8） 新增加一个窗口，选择相关的检查类型，如 mark：选 BoardSearch
（注意：Area 类型系统默认不作检查）
将检查窗口调整到适当的尺寸，在图像中或是在检查窗口列表中激活窗口，拉动检查窗口
调整尺寸（建议 mark 窗口尺寸大小：4000*4000）
（9） 在检查窗口列表中激活需要进行选择算法的窗口，检测算法栏选择

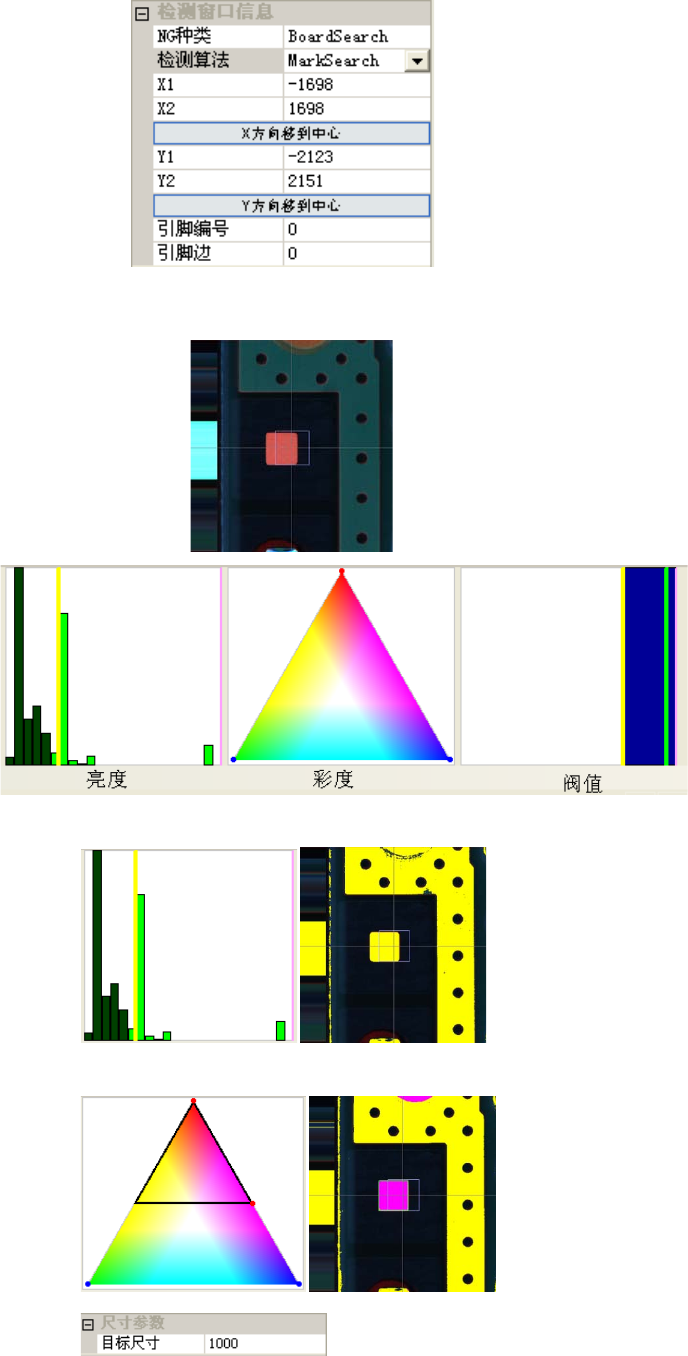

（10） 基准点（mark）：选择 MarkSearch 算法
参数设定步骤
○
1
mark 原始图示和调试的参数种类（亮度/彩度）
○
2
mark 特征一：亮度值 60（实际检测过程中需少许调试）
○
3
mark 的尺寸设定：1000 和 颜色样本抽取：红色
○
4
允许接受判定参数
（
满足亮度>60;彩度 R173~76，G173~0，B173~0；阀值 100~75）
检查结果：89
2， 通用资料库之 Chip 元件制作步骤
