（ 4 ） 偏移 是可以量 化的一个检查 项目， 新增窗口 --- 选择 NG 种 类（ Sh ift ） --- 选择算法 （ Scale ） --- 调整窗口大小 并放置在适当 的 位置 -- 抽取窗口内的亮度和 彩度 -- 设定判定阀 值 -- 激活窗口列表 中 Shift 窗口作 X/Y/ 对角复制 （ 5 ） 错件 采用的算 法 ： 主要有 OCR 和 ImageMat ch

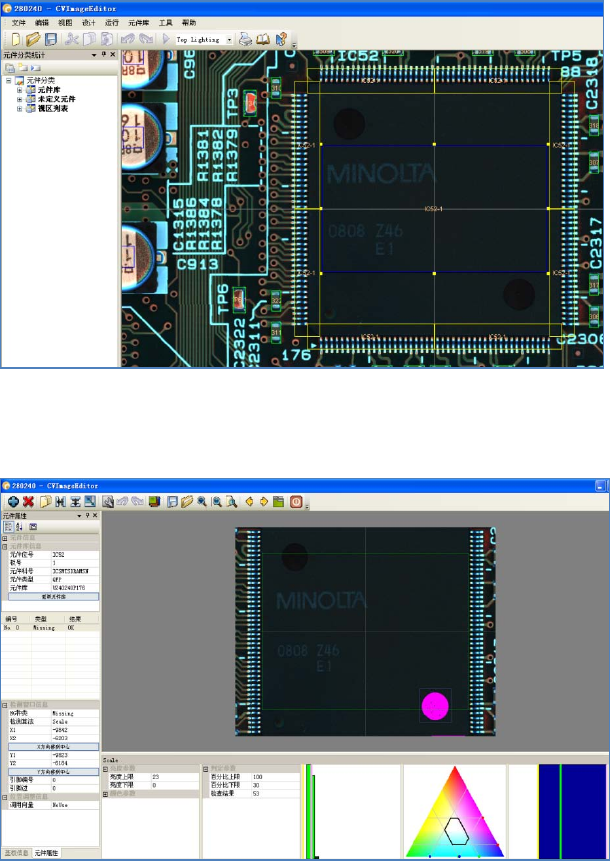

再次拖动 cad 窗口到小于一个相机的尺寸大小---在激活主元件后双击鼠标左键进入
主元件的本体元件库编辑窗口---单个激活子元件逐个进行库编辑（子元件库名跟随主元件）
案例中主元件 需要设定检查的项目：漏件，偏移，错件（反向）
（3） 漏件 属于定性的检查项目，没有量化问题
（设定方法和 Chip 元件一致）
新增加窗口—选择元件类型（QFP）---量取本体尺寸定义元件库名称，集成电路
（SOP/QFP/SOJ。。。） 我 们 通 常 取 U 代表类型---本案元件库名：U240240P176V*（本版：视
实际情况添加）---选择 NG 种类（missing 漏件）---选择算法（Scale）---拖动窗口大小及放
置最合适位置（依照零件漏失后窗口所在位置进行抽取的亮度和彩度反差最大）---抽取窗口
内本体的亮度和彩度---设定判定阀值

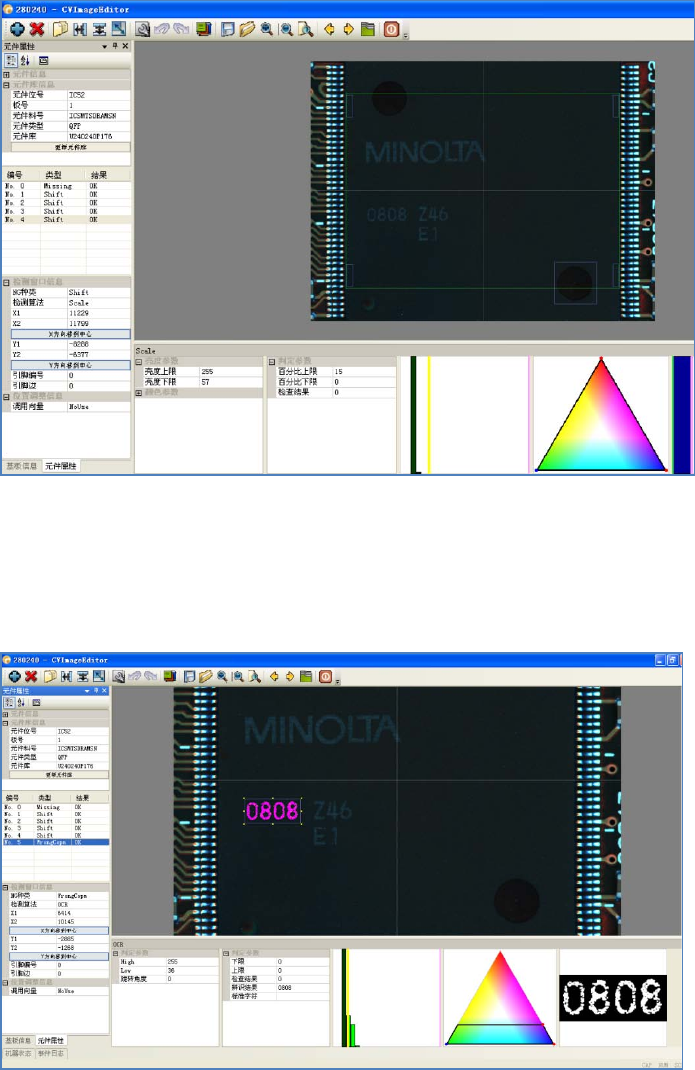

（4） 偏移 是可以量化的一个检查项目，
新增窗口---选择 NG 种 类（ Shift）---选择算法（Scale）---调整窗口大小并放置在适当的
位置--抽取窗口内的亮度和彩度--设定判定阀值--激活窗口列表中 Shift 窗口作 X/Y/对角复制
（5） 错件 采用的算法：主要有 OCR 和 ImageMatch
新增窗口---选择 NG 种类（WrongComp）---选择算法（OCR）---调整窗口大小并放置在
适当的位置---抽取窗口内的亮度和彩度---设定判定阀值（本案：抽取字符 0808；标准字符
设定：0808，字符满足个数上限：4，下限：1-4 之间选择）

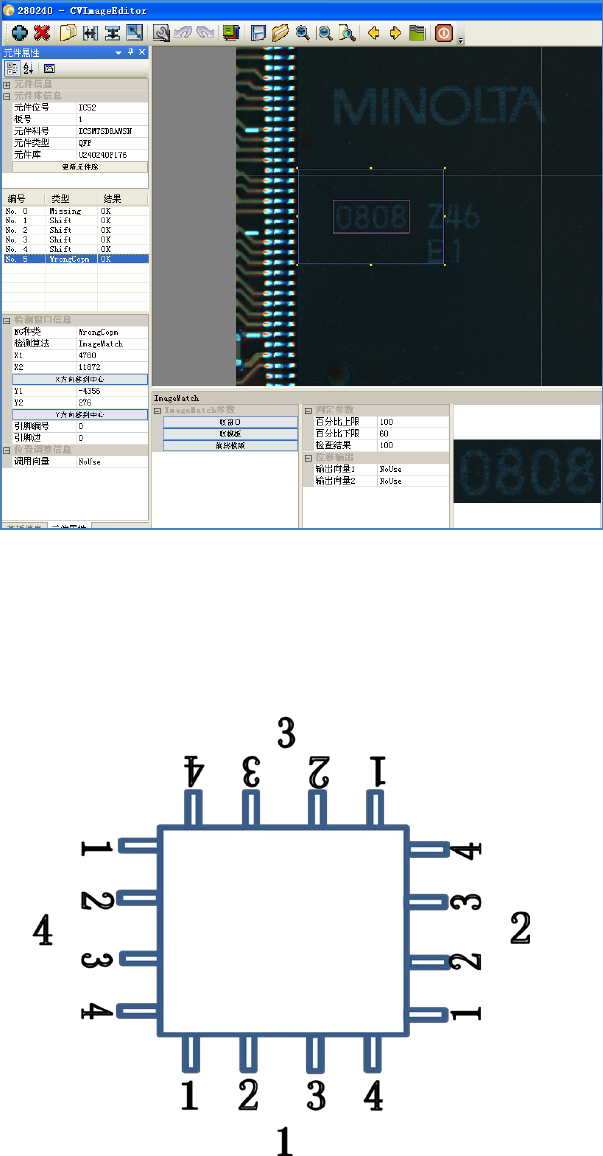

新增窗口---选择 NG 种类（WrongComp）---选择算法（ImageMatch）---调整窗口大小并
放置在适当的位置---取窗口（将取下图片作为模板）---再次拖动窗口大小（设定 ImageMatch
搜寻范围）---设定判定阀值 ImageMatch：最大的特点是无需设定抽取亮度颜色值
（6） 子元件库
引入两个概念：引脚边和引脚编号
