25 30 29 28 35 34 18 19 20 21 22 24 23 8 9 10 11 5 3 25.1 25.1 49 6 6.1 7 26 27 1 31 32 33 37 41 40 42 43 45 46 AA15W26 H08 HEAD (AUTO BACKUP PIN EQUIPMENT) 100 PTS-NAHEAD-10 H 08 K ( 自動 / 《 、 : / 夕 7 、 > 夕匕 ° > 機能…

100%1 / 233
H08 HEAD 5/
H08 ヘッド 5/
2UGKHC000122
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
XB03330
2
VALVE, SOL
バルブ　ＳＯＬ
2
2MGKHB006000
1
VALVE, PRESSURE REDUCING
バルブ　減圧
3
XS01186
8
SPOOL
スプール
5
S1058B
1
SILENCER
サイレンサ
AN120-M3
6
H62140
1
PLATE
プレート
SYJ3000-21-12A
7
XS00842
1
SENSOR, PRESSURE
センサ　圧力
8
PJ06032
1
PLATE, ACRYLIC
プレート　アクリル
9
H1122D
1
VALVE, SOL
バルブ　ＳＯＬ
SYJ3140-5M0U
10
XS01844
1
CYLINDER
シリンダ
99
PTS-NAHEAD-10
25
30
29
28
35
34
18
19
20
21
22
24
23
8
9
10
11
5
3
25.1
25.1
49
6
6.1
7
26
27
1
31
32
33
37
41
40
42
43
45
46
AA15W26
H08 HEAD (AUTO BACKUP PIN EQUIPMENT)
100
PTS-NAHEAD-10
H
08
K
(
自動
/
《
、
:
/
夕
7
、
>
夕匕
°
>
機能
)

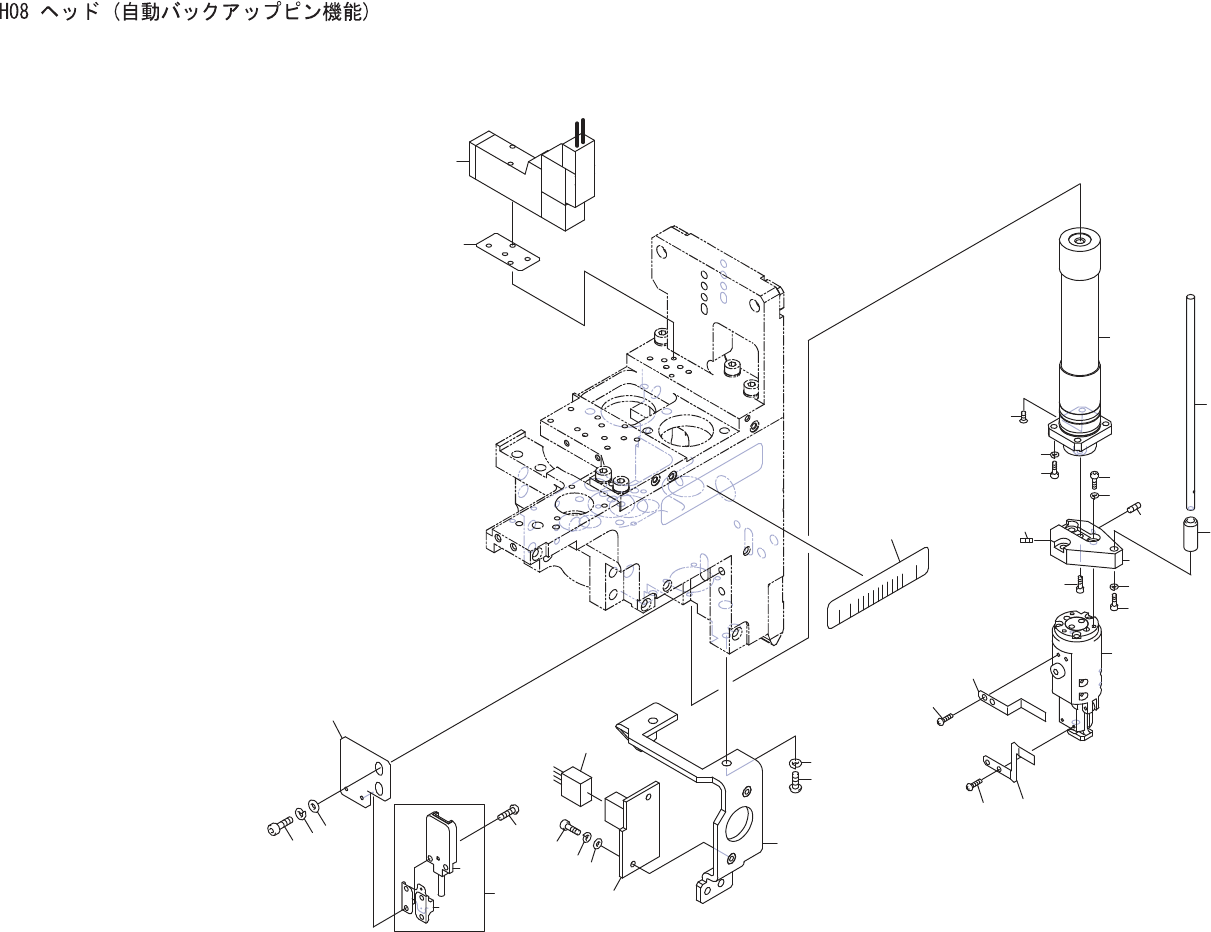

H08 HEAD (AUTO BACKUP PIN EQUIPMENT)
H08 ヘッド (自動バックアップピン機能)
AA15W26
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA17R14
1
CHUCK
チャック
3
RH15565
1
HARNESS
ハーネス
5
2AGKHC000803
1
BOARD, PRINTED CIRCUIT
基板　プリント
6
H5425N
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
7
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
8
PB11254
1
BKT, SENSOR
ＢＫＴ　センサ
9
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
10
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
11
W1108D
2
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
18
PB39801
1
DOG, SW
ドッグ　ＳＷ
19
K5180G
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X004 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
20
PB39811
1
DOG, SW
ドッグ　ＳＷ
21
K5180C
2
SCREW, C/R PAN
小ネジ　十穴鍋
M01.7X003 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
22
PB88524
1
BKT, SENSOR
ＢＫＴ　センサ
23
K5258F
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
24
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
25
PM08TL1
1
FLANGE
フランジ
25.1
N4087K
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M01.6X002
ｸﾎﾞﾐｻｷ
26
H5425L
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
27
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
28
H5425L
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
29
H5425M
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｼﾛ
)
30
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
31
XS01844
1
CYLINDER
シリンダ
32
H5425N
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
33
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
34
PM55703
1
SHAFT
シャフト
35
PM55002
1
BUSHING, GUIDE
ブシュ　ガイド
37
K51684
1
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X006(3
ｶｸﾛ
)
40
AA53A01
1
SENSOR
センサ
41
S40580
1
SENSOR
センサ
E3T-FD14 2M
42
XS02681
1
SLIT
スリット
43
K5175M
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X004 0
ﾊﾞﾝ
1
ｼｭ
(
ｽﾃﾝﾚｽ
)
45
PJ06032
1
PLATE, ACRYLIC
プレート　アクリル
46
H1122D
1
VALVE, SOL
バルブ　ＳＯＬ
SYJ3140-5M0U
49
PX02292
1
SEAL, BAR CODE
シール　バーコード
HK0B2, unit serial number
