H04 HEAD 2/
H04 ヘッド 2/
UH00879
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
49
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
50
PB22731
1
RETAINER, BEARING
押え　ベアリング
51
K5169H
3
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(
ｽﾃﾝﾚｽ
)
52
PM04723
2
NUT
ナット
53
PM41806
1
BKT
ＢＫＴ
54
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
55
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
56
H4116C
1
BEARING
ベアリング
DDRF-1140ZZ
57
PB11753
1
BKT
ＢＫＴ
58
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
59
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
60
S61583
1
SENSOR
センサ
EX-11B-FJ-PN
（ﾋﾞｽﾅｼ）
SET
61
H5425L
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
62
PP01251
1
NUT
ナット
62.1
2MGKHE005000
1
PLATE
プレート
63
PM41814
1
BKT
ＢＫＴ
64
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
65
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
66
PB22745
1
BKT, SENSOR
ＢＫＴ　センサ
67
H70160
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3
ｶ
ｸﾛ
)
68
W60587
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｸﾛ
)
71
PB25373
1
BKT, SENSOR
ＢＫＴ　センサ
72
H76574
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｸﾛ
)
73
W60587
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｸﾛ
)
74
W61416
2
WASHER, FLAT
ワッシャ　平
4W-3
（
3
ｶ
ｸﾛ）
75
S65846
1
SENSOR
センサ
EX-11A-FJ2-PN
（ﾋﾞｽﾅｼ）
SET
76
H68438
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶｸﾛ
)
77
PH00898
1
ARM
アーム
78
H5425L
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
79
PH00908
1
ARM
アーム
80
PZ04721
1
SPRING, TORSION
スプリング　ネジリ
81
PM46182
1
PIN
ピン
82
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3
ｶ
ｼﾛ
)
83
W60540
1
WASHER, FLAT
ワッシャ　平
2.6M/MX0.5X5(3
ｶ
ｼﾛ
)
84
PM27723
2
PIN, ROLLER
ピン　ローラ
85
PM33901
2
ROLLER
ローラ
86
N1074Z
2
NUT, HEX
ナット　六角
M02.5(
ｽﾃﾝﾚｽ
)
87
PP00143
1
BKT, MOTOR
ＢＫＴ　モータ
88
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
89
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
90
W1108D
2
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
91
XM01531
1
MOTOR, STEPPING
モータ　ステッピング
92
K5169R
4
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.6X005(
ｽﾃﾝﾚｽ
)
93
S69237
1
SENSOR, PHOTO
センサ　フォト
PM-F45-P
94
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
95
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
96
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
97
PP00171
1
NUT
ナット
98
AA18D06
1
PIN, REFERENCE
ピン　基準
99
H68441
2
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X010(3
ｶｸﾛ
)
100
W61309
2
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｸﾛ
)
128
PTS-NAHEAD-10
このページはブランクページです
This page is intentionally blank.
此页是空白页
129
PTS-NAHEAD-10
D
F
L
F
G
DETAIL-K
K
G
H
J
J
D
E
E
H
L
48
43
69
70
51
52
53
54
54
55
55
62
47
59
84
84
58
56
44
43
28
29
30
31
34
18
20
19
19
21
23
25
23
24
13
17
78
77
68
79
83
83
83
40
41
33.2
42
45
45
45
46
46
46
64
65
66
67
1
2
3
4
5
6
7
8
14
16
26
27
27
49
50
15
33.1
38
37
39
61.1
60.1
11
12
10
22
33.3
35
36
61
63
76
72
73
75
74
80
82
81
32
60
33
57
9
57.1
57.2
57.3

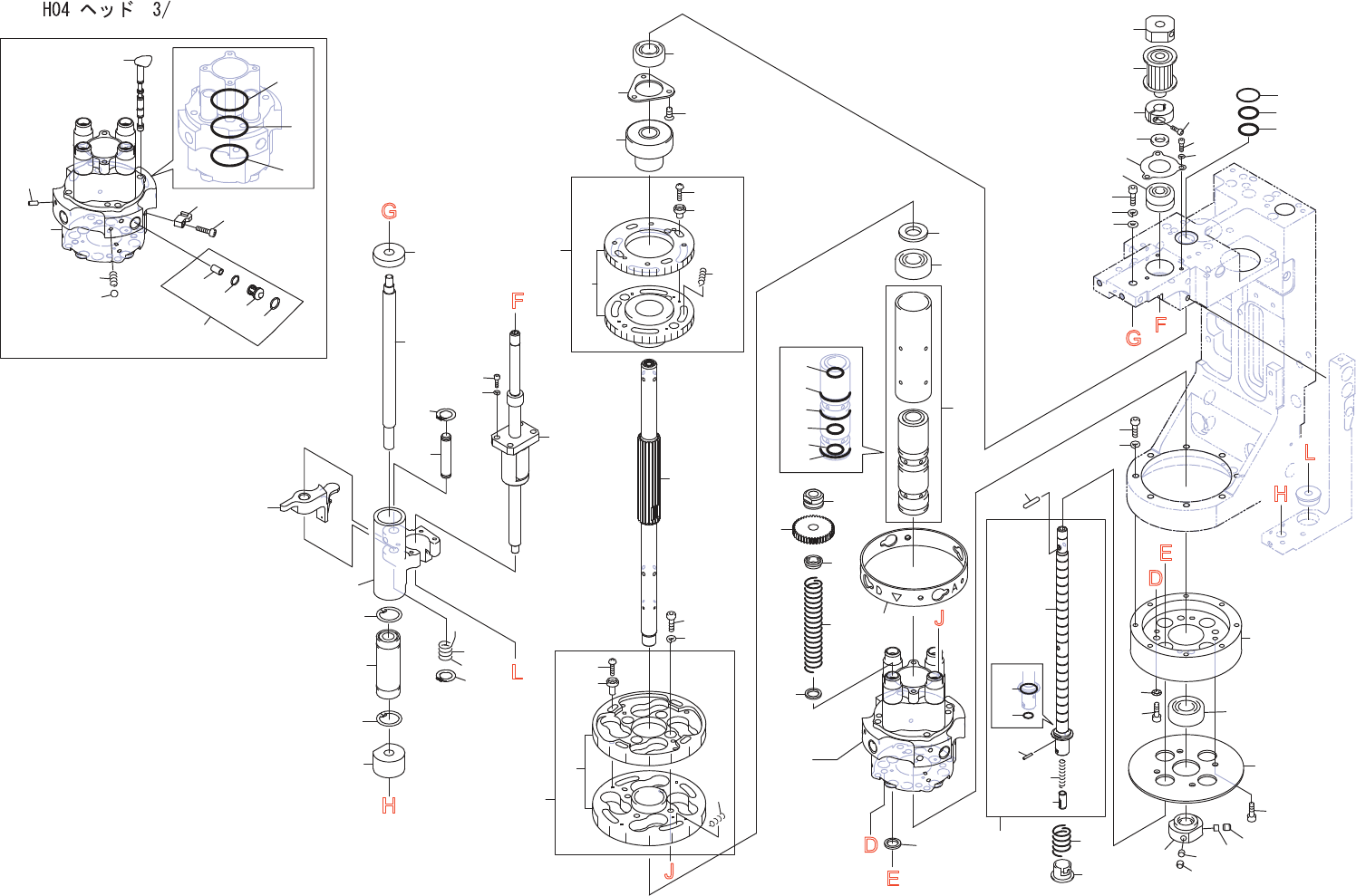

H04 HEAD 3/
UH00879
130
PTS-NAHEAD-10
H
04
八
、
：
/
卜
、
3
/
0
-
E
-
必 人
ejml
'
r
-
C
b
3
Qym
F
:
^
uo
^
.
7
QM
/
