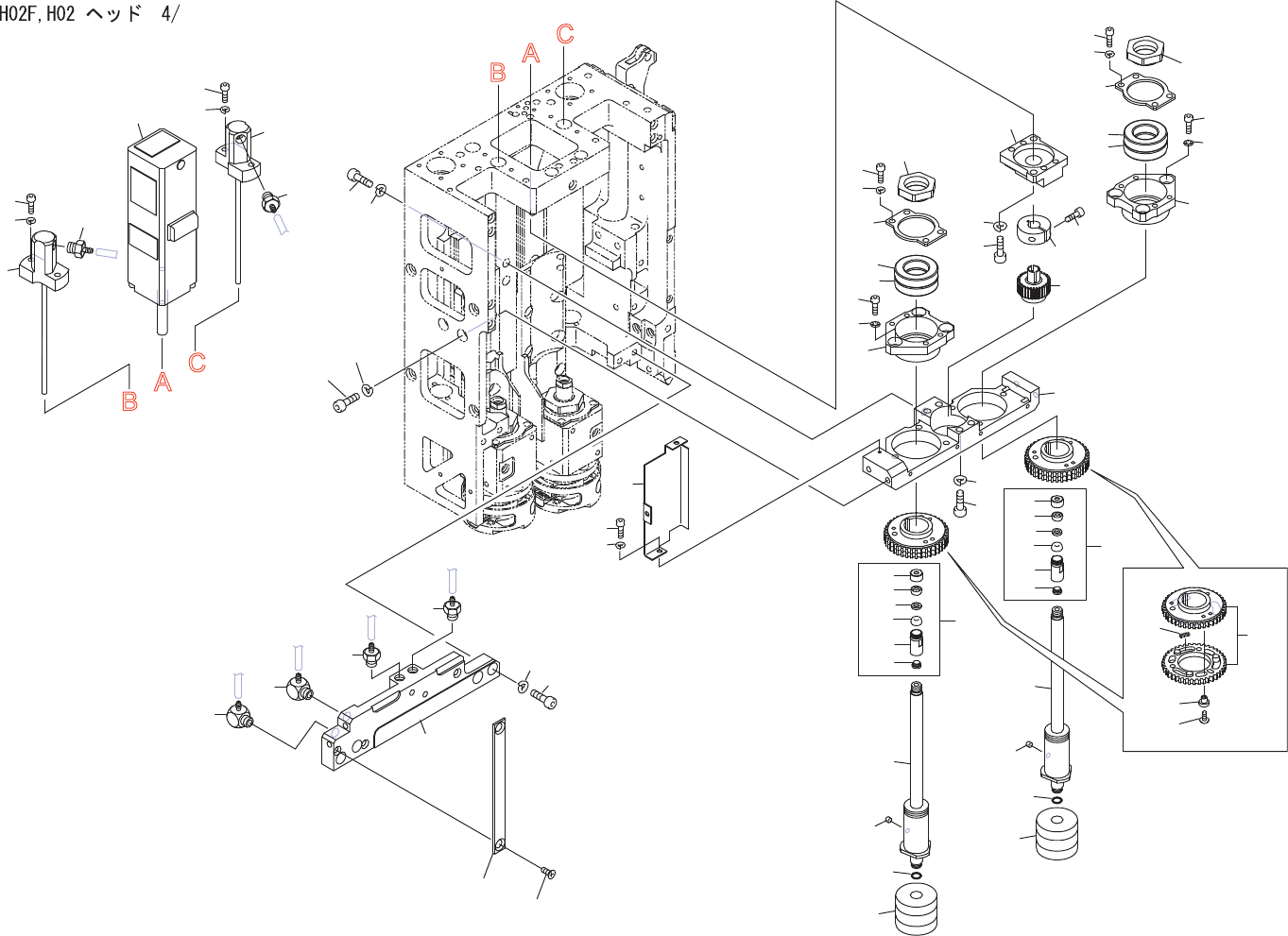

H02F,H02 HEAD 4/ H02F, H02 ヘッ ド 4 / U H02646 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 PM03L E 6 1 BK T, HOLDER ＢＫＴ ホル ダ 2 H5426 L 1 BOLT , HEX SOCKE T ボルト 六角 穴 M04X0 …
