H02F,H02 HEAD (AUTO BACKUP PIN EQUIPM E NT) 1/ H02F, H02 ヘッ ド (自 動バッ クアップ ピン機能 ) 1/ AA71A13 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 H1077 W 1 VA LVE, SOL バルブ ＳＯ Ｌ PC…
A
A
40
20
5
22
23
26
27
28
31
30
29
36
35
32
34
33
25
24
9
6
10
12
11
8
7
1
2
5
4
3
5
26.1
26.1
39
9
41
42
13
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 1/
AA71A13
162
PTS-NAHEAD-10
H
02
F
,
H
02
八
K
(
自動
A
、
>
夕
7
、
>
夕匕
。
:
/
機能
）
1
/
A
21
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 1/
H02F,H02 ヘッド (自動バックアップピン機能) 1/
AA71A13
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
H1077W
1
VALVE, SOL
バルブ ＳＯＬ
PCS242-NB-D24L
2
PJ15302
1
PLATE, ACRYLIC
プレート アクリル
3
A4067G
1
ELBOW
エルボ
M-3AU-3
4
S1058B
2
SILENCER
サイレンサ
AN120-M3
5
A40669
3
ELBOW
エルボ
M-3ALU-3
6
PB83622
1
COVER
カバー
7
H5425K
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3
ｶ
ｼﾛ
)
8
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
9
A4067H
2
ELBOW
エルボ
M-3AU-4
10
S40590
1
SENSOR
センサ
E2S-W26 1M
11
H54252
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
12
W1108B
1
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3
ｶｼﾛ
)
13
2MGKHH012500
1
WASHER, FLAT
ワッシャ 平
20
XS02773
1
CYLINDER
シリンダ
21
K51684
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(3
ｶｸﾛ
)
22
H68019
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3
ｶ
ｸﾛ
)
23
W61308
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｸﾛ
)
24
PM24056
1
SHAFT
シャフト
25
PM55012
1
BUSHING, GUIDE
ブシュ ガイド
26
PM08TM1
1
FLANGE
フランジ
26.1
N4087K
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002
ｸﾎﾞﾐｻｷ
27
H5425L
3
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
28
W1106B
3
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
29
H5425L
1
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
30
2MGTHA070100
1
BOLT, HEX SOCKET
ボルト 六角穴
31
W1020A
1
WASHER, LOCK
ワッシャ スプリング
2M/M
32
AA17R14
1
CHUCK
チャック
33
PB83613
1
DOG, SW
ドッグ ＳＷ
34
K5180G
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
35
PB83603
1
DOG, SW
ドッグ ＳＷ
36
K5180C
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
39
2AGKHH002101
1
BOARD, PRINTED CIRCUIT
基板 プリント
40
H68018
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3
ｶ
ｸﾛ
)
41
W61308
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｸﾛ
)
42
W11080
2
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3
ｶｸﾛ
)
163
PTS-NAHEAD-10
H02F HEAD
H02 HEAD
51
55
59
52
53
79
76
71
56
AA71A13

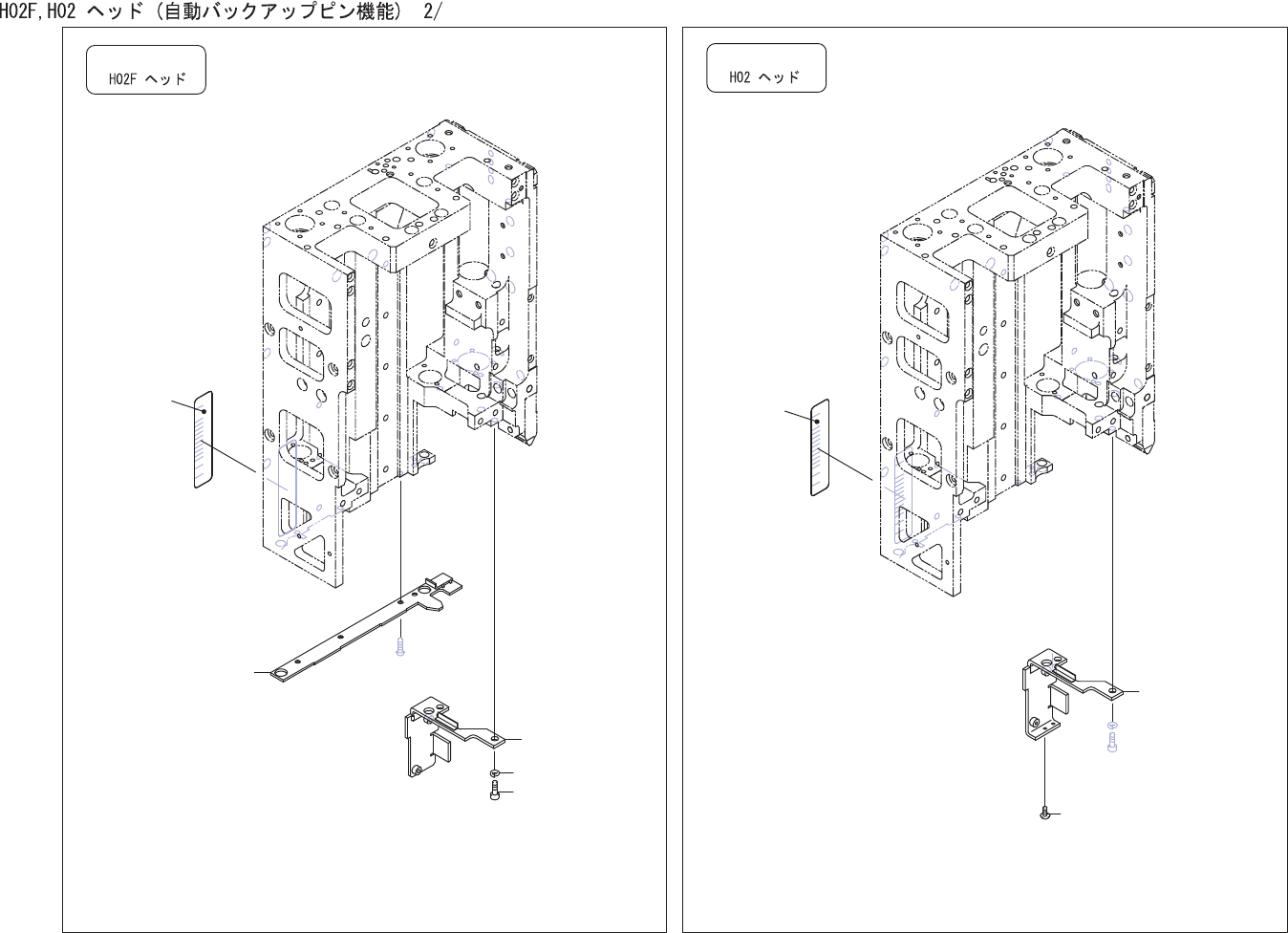

H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 2/
UH02644
164
PTS-NAHEAD-10
H
02
F
，
H
02
、
、
v
K
'
(
自動
A
'
、
：
/
夕
7
、
y
7
°
tf
>
