PTS-NAHEAD-10.pdf - 第171页

H01 HEAD 3/ H01 ヘッ ド 3/ U H00689 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 AA20F 1 4 1 BOD Y 本体 2 A4067A 1 EL BOW エルボ M-3ALU-4 3 PX053 4 3 1 SE AL, BAR CODE シール バー コード…

100%1 / 233
Ref.1/
Ref.4/
Ref.4/
Ref.1/
Ref.4/
A
H
E1
F
G
K
J
K
J
L
M
P
Ref.4/
Ref.4/
Ref.4/
E2
Ref.1/
1
2
3
4
5
7
15
16
17
24
25
26
27
28
29
35
34
36
37
38
39
40
41
42
44
47
48
49
50
51
52
53
54
59
60
61.1
61
61
62
63
64
65
29.1
8
9
6
6869
67
18
19
19
21
22
4
23
31
32
33
55
56
57
58

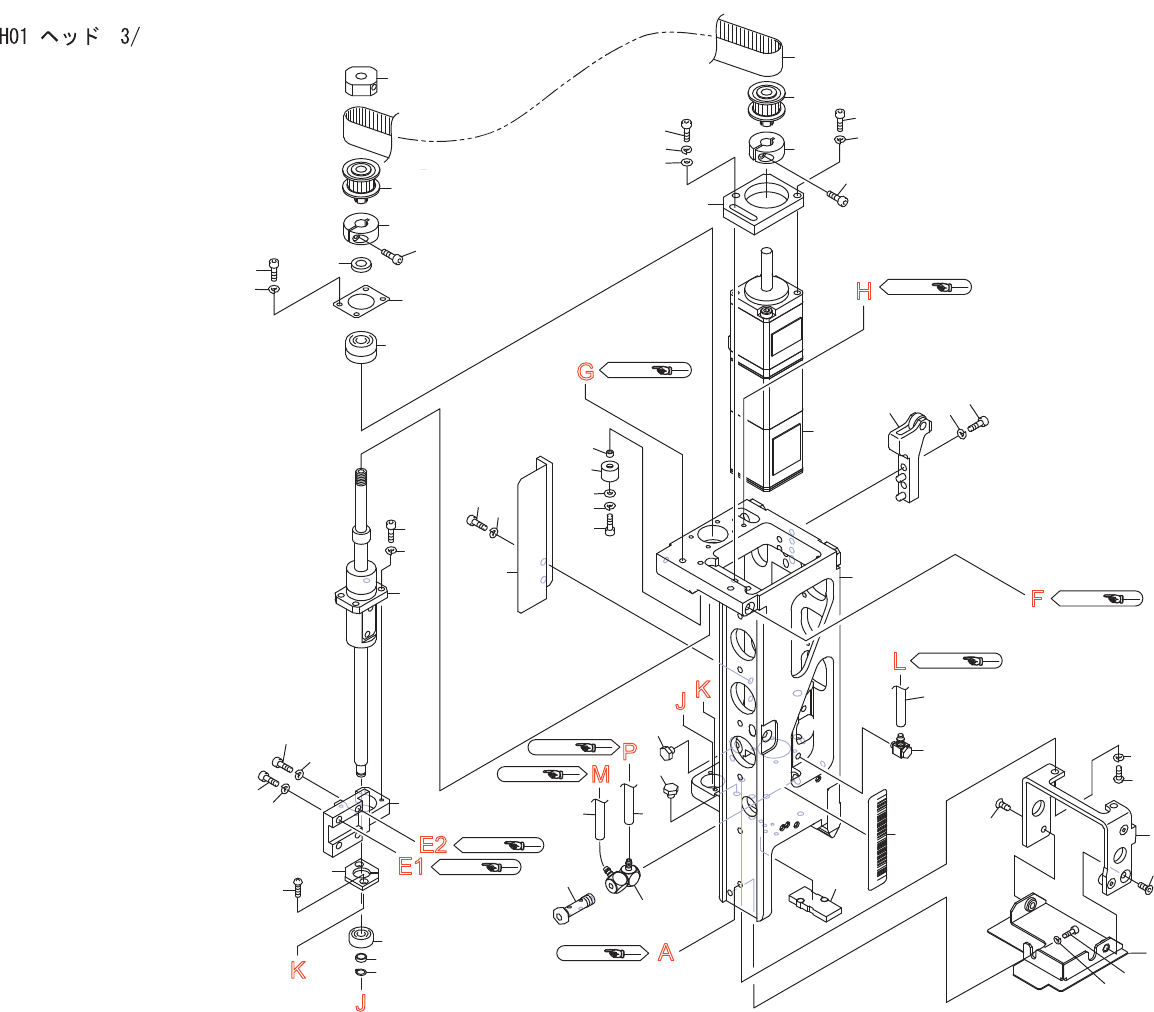

H01 HEAD 3/
UH00689
170
PTS-NAHEAD-10
H
01
K
3
/
i
T
H01 HEAD 3/
H01 ヘッド 3/
UH00689
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA20F14
1
BODY
本体
2
A4067A
1
ELBOW
エルボ
M-3ALU-4
3
PX05343
1
SEAL, BAR CODE
シール　バーコード
HS0A5, unit serial number
4
H3145H
4
PLUG
プラグ
M-3P
5
A64049
1
ELBOW
エルボ
M-5ALHU-4-X1130
6
PM35524
1
BOLT, JOINT
ボルト　ジョイント
7
AA06D10
1
ROLLER
ローラ
8
H54254
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｼﾛ
)
9
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
15
PB01CT0
1
BKT
ＢＫＴ
16
K5258F
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
17
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
18
PB01CW1
1
COVER, LOWER
カバー　下
19
K5186N
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
21
H5425Z
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3
ｶ
ｼﾛ
)
22
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
23
H45710
1
BELT, TIMING
ベルト　タイミング
102-2GT-6
24
PZ05381
1
PULLEY
プーリ
25
PM04633
1
COLLAR
カラー
26
H5268T
1
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
27
PM11812
1
BKT, MOTOR
ＢＫＴ　モータ
28
H54253
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
29
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
29.1
W1040R
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
31
H54253
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
32
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
33
2MGKHG011900
1
MOTOR, AC SERVO
モータ　ＡＣサーボ
34
PM11741
1
COLLAR
カラー
35
PG00362
1
STOPPER
ストッパ
36
H5425M
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｼﾛ
)
37
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
38
W1108A
1
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
39
PB10064
1
COVER, WIRING
カバー　配線
40
H5425Z
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3
ｶ
ｼﾛ
)
41
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
42
PG00982
1
STOPPER
ストッパ
44
K5175L
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02X003 0
ﾊﾞﾝ
1
ｼｭ
(
ｽﾃﾝﾚｽ
)
47
N1040S
1
NUT, LOCK
ナット　ロック
RN5
48
PZ05381
1
PULLEY
プーリ
49
PM04633
1
COLLAR
カラー
50
H5268T
1
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
51
PM11382
1
COLLAR
カラー
52
PB06221
1
RETAINER, BEARING
押え　ベアリング
53
H5425L
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
54
W1106B
4
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
55
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
56
2MGKHG008100
1
BALL SCREW
ボールネジ
57
H54292
4
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3
ｶ
ｼﾛ
)
58
W61309
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｸﾛ
)
59
PM11353
1
SLIDER
スライダ
60
H76125
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｸﾛ
)
171
PTS-NAHEAD-10
H01 HEAD 3/
H01 ヘッド 3/
UH00689
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
61
W60587
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｸﾛ
)
61.1
H68440
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶｸﾛ
)
62
H4581B
1
BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
63
PM04642
1
COLLAR
カラー
64
S10267
1
CIR-CLIP
サークリップ
STW 4
65
H62140
1
PLATE
プレート
SYJ3000-21-12A
67
2MGKHG011500
1
TUBE
チューブ
68
PZ14431
1
TUBE
チューブ
69
2MGKHG011600
1
TUBE
チューブ
172
PTS-NAHEAD-10
