H F G N M N P Ref.3/ L Ref.3/ Ref.3/ Ref.3/ Ref.3/ Ref.3/ R R 5 6 10 12 13 14 15 18 20 21 22 23 24 25 26 27 27 28 38 39 40 41 69 70 71 42 44 45 46 21.1 38.1 54 54 56 57 57 26 4 11 3 3.1 3.2 7.1 9 9 17 19 19 61 65 66 67 6…
このページはブランクページです
This page is intentionally blank.
此页是空白页
173
PTS-NAHEAD-10
H
F
G
N
M
N
P
Ref.3/
L
Ref.3/
Ref.3/
Ref.3/
Ref.3/
Ref.3/
R
R
5
6
10
12
13
14
15
18
20
21
22
23
24
25
26
27
27
28
38
39
40
41
69
70
71
42
44
45
46
21.1
38.1
54
54
56
57
57
26
4
11
3
3.1
3.2
7.1
9
9
17
19
19
61
65
66
67
63
63
64
62
52
53
59
8.1
8
7
2
1
53.1
59.1

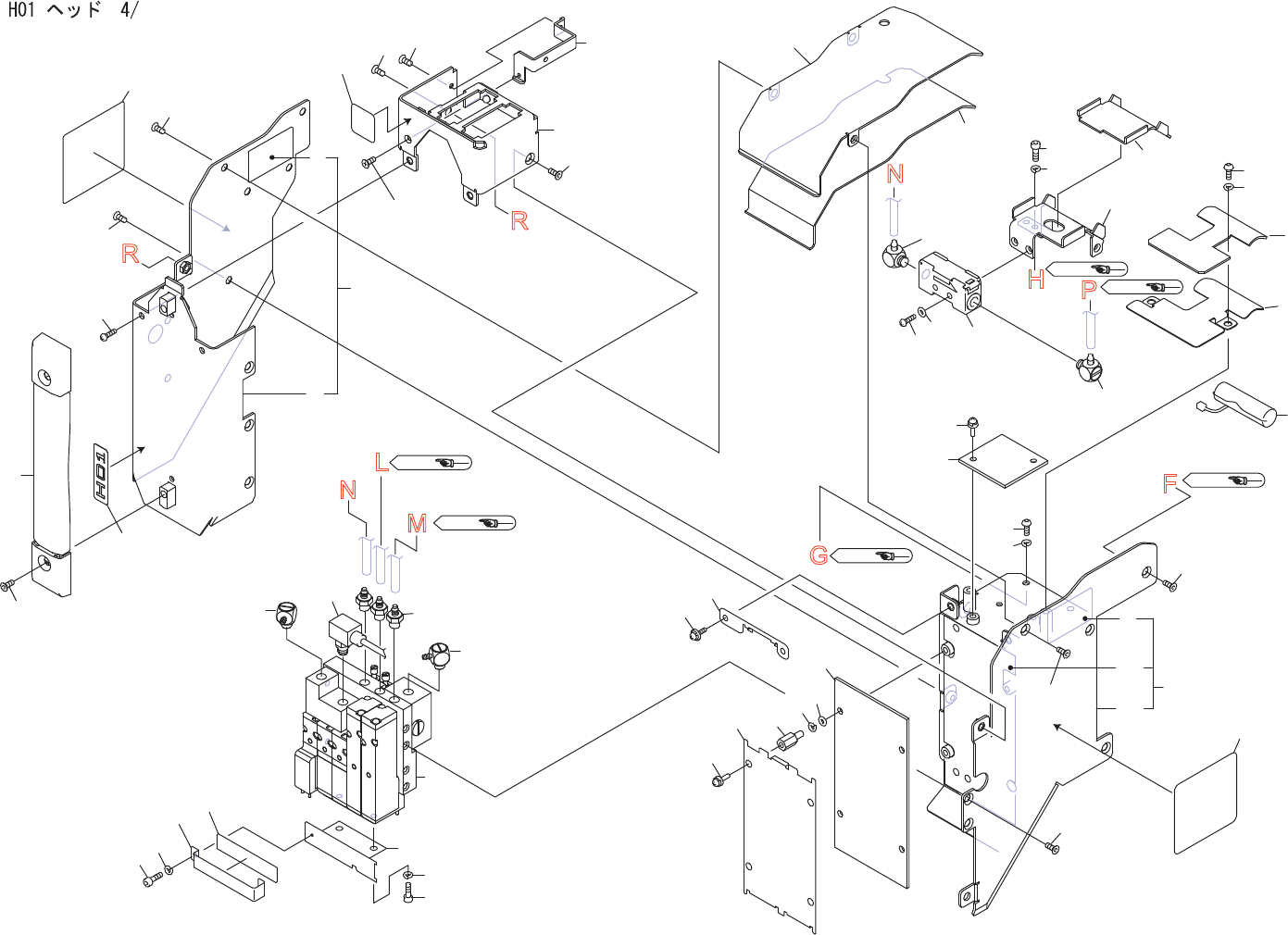

H01 HEAD 4/
UH00689
174
PTS-NAHEAD-10
H01 HEAD 4/
H01 ヘッド 4/
UH00689
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKHG000201
1
COVER
カバー
2
PS00831
1
SHEET
シート
Consumable Parts
3
2MGKHG000904
1
COVER
カバー
3.1
K5186N
8
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
3.2
K5178L
2
SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(
ﾆｯｹﾙﾒｯｷ
)
4
2MGKHG001003
1
NAMEPLATE
銘板
5
T60543
1
HANDLE
取手
THA-185-2
6
K63523
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3
ｶｼﾛ
)
7
AA54F03
1
BKT
ＢＫＴ
7.1
PB15097
1
BKT
ＢＫＴ
8
PS00831
1
SHEET
シート
Consumable Parts
8.1
PS00455
1
SHEET
シート
Consumable Parts
9
K5186N
5
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
10
PB15184
1
BKT, RETAINER
ＢＫＴ 押え
11
K5258D
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3
ｶ
ｼﾛ
)
12
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
13
PS00482
1
SHEET
シート
Consumable Parts
14
PB09055
1
BKT
ＢＫＴ
15
K51981
2
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
17
PB15103
1
COVER, UPPER
カバー 上
18
PS00472
1
SHEET
シート
Consumable Parts
19
K5186N
3
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
20
PB15175
1
BKT
ＢＫＴ
21
K5258E
2
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
21.1
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
22
PS00464
1
SHEET
シート
Consumable Parts
23
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
24
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
25
2MGKHG000603
1
BKT
ＢＫＴ
26
K5186N
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
27
K5169M
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
28
2MGKHG000300
1
BKT
ＢＫＴ
38
PB15131
1
BKT, RETAINER
ＢＫＴ 押え
38.1
PS00821
1
SHEET
シート
Consumable Parts
39
H5425L
1
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
40
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
41
PB11643
1
COVER
カバー
42
K51981
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
44
S3228S
4
SPACER
スペーサ
BSF-308E
45
W1106C
4
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
46
W1040R
4
WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3
ｶｸﾛ
)
52
XS01582
1
SENSOR
センサ
53
K5177A
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X014(
ｽﾃﾝﾚｽ
)
53.1
W60565
2
WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5
ｺｶﾞﾀﾏﾙ
(3
ｶ
ｼﾛ
)
54
A4068H
2
ELBOW
エルボ
M-5ALU-4
56
PX03302
1
NAMEPLATE, CAUTION
銘板 注意
57
PX05132
2
NAMEPLATE, CAUTION
銘板 注意
59
H1021H
1
BATTERY
バッテリ
ER6VLY
Consumable Parts
59.1
AJ27002
1
BATTERY
バツテリ
complete unit
61
2MGKHG011200
1
VALVE UNIT
バルブユニット
62
N2030T
3
NIPPLE
ニップル
M-5AU-4
