19 18 20 21 31 31.1 31.1 36 43 35 34 38 37 51 49 50 43 43 44 26 27 28 5 8 7.1 45 48.1 7 6 32 33 46 48 47 30 29 1 39 41 42 40 AA15X27 H01 HEAD (AUTO BACKUP PIN EQUIPMENT) 180 PTS-NAHEAD-10 H 01 K ( 自動 / 《 、 : / 夕 7 、 >…
H01 HEAD 5/
H01 ヘッド 5/
UH00689
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PT01516
1
BODY
本体
4
AA37149
1
HOUSING
ハウジング
5
PM35524
1
BOLT, JOINT
ボルト ジョイント
6
XS01582
1
SENSOR
センサ
7
S4033G
1
SENSOR, PRESSURE
センサ 圧力
PSE543-M5
8
A64049
1
ELBOW
エルボ
M-5ALHU-4-X1130
9
A4068H
2
ELBOW
エルボ
M-5ALU-4
10
N2030T
3
NIPPLE
ニップル
M-5AU-4
11
A4067A
1
ELBOW
エルボ
M-3ALU-4
12
A4068G
4
ELBOW
エルボ
M-5ALU-3
13
2MGKHG011600
1
TUBE
チューブ
14
PZ14431
1
TUBE
チューブ
15
2MGKHG011700
1
TUBE
チューブ
16
2MGKHG011500
1
TUBE
チューブ
17
PZ09532
1
HOSE, AIR
ホース エアー
19
RH04339
1
HARNESS
ハーネス
20
S1058B
1
SILENCER
サイレンサ
AN120-M3
21
H62140
1
PLATE
プレート
SYJ3000-21-12A
22
A4067G
1
ELBOW
エルボ
M-3AU-3
23
A40669
3
ELBOW
エルボ
M-3ALU-3
25
2MGKHG007500
1
TUBE
チューブ
26
PZ15271
1
TUBE
チューブ
27
H1122D
1
VALVE, SOL
バルブ ＳＯＬ
SYJ3140-5M0U
28
XS01854
1
CYLINDER
シリンダ
29
PJ06431
1
PLATE, ACRYLIC
プレート アクリル
30
H3145H
4
PLUG
プラグ
M-3P
31
AA1FZ05
1
FILTER
フィルタ
Consumable Parts
34
2MGKHG011200
1
VALVE UNIT
バルブユニット
179
PTS-NAHEAD-10
19
18
20
21
31
31.1
31.1
36
43
35
34
38
37
51
49
50
43
43
44
26
27
28
5
8
7.1
45
48.1
7
6
32
33
46
48
47
30
29
1
39
41
42
40
AA15X27
H01 HEAD (AUTO BACKUP PIN EQUIPMENT)
180
PTS-NAHEAD-10
H
01
K
(
自動
/
《
、
:
/
夕
7
、
>
夕匕
°
>
機能
)
IA
!
ILi
1
^
<
i
:

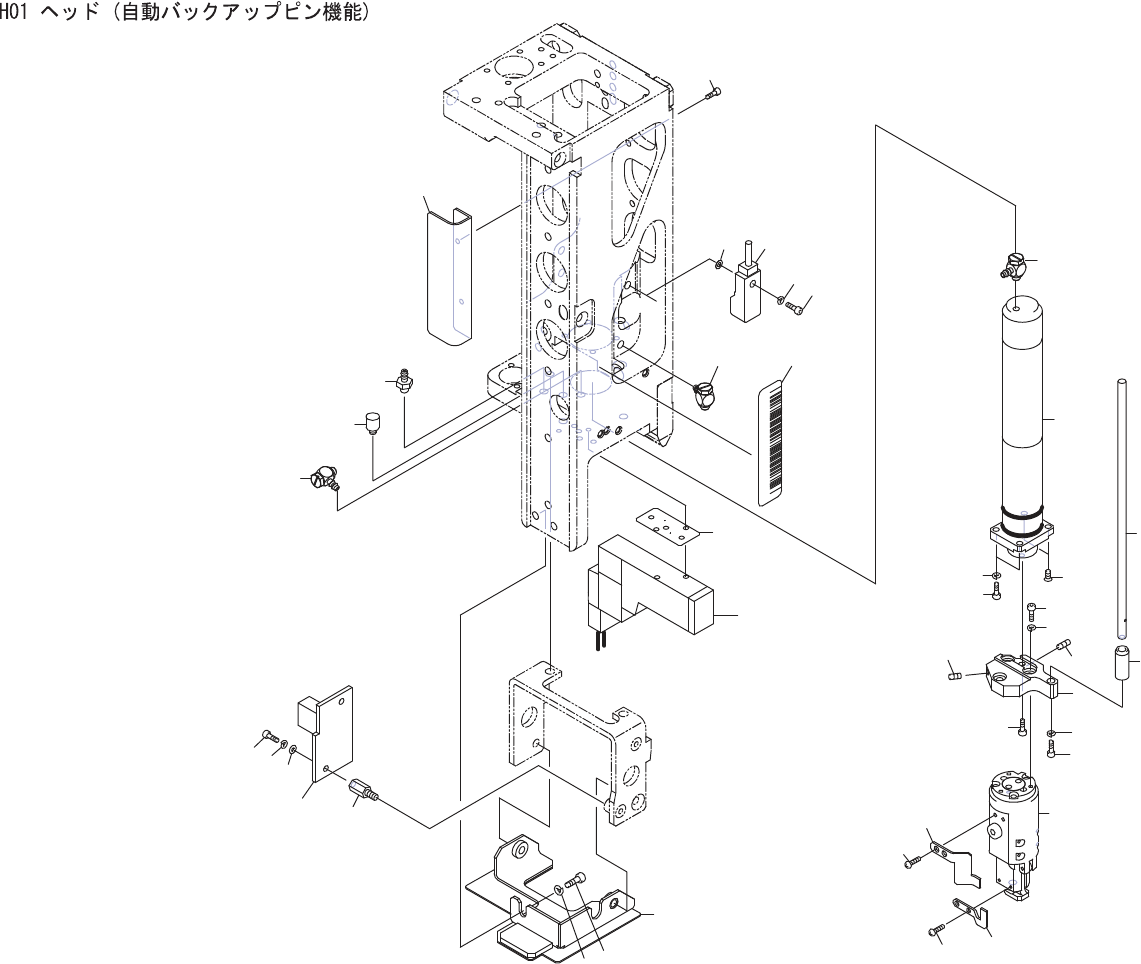

H01 HEAD (AUTO BACKUP PIN EQUIPMENT)
H01 ヘッド (自動バックアップピン機能)
AA15X27
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA17R14
1
CHUCK
チャック
5
2AGKHC000803
1
BOARD, PRINTED CIRCUIT
基板 プリント
6
H5425M
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3
ｶ
ｼﾛ
)
7
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
7.1
W1108A
2
WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3
ｶｼﾛ
)
8
S3272S
2
SPACER
スペーサ
BSU-2007
18
PB01KW1
1
DOG, SW
ドッグ ＳＷ
19
K5180G
2
SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
20
PB30934
1
DOG, SW
ドッグ ＳＷ
21
K5180C
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0
ﾊﾞﾝ
3
ｼｭ
(3
ｶｸﾛ
)
26
PB01CX2
1
COVER, LOWER
カバー 下
27
H5425Z
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X004(3
ｶ
ｼﾛ
)
28
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
29
PJ06431
1
PLATE, ACRYLIC
プレート アクリル
30
H1122D
1
VALVE, SOL
バルブ ＳＯＬ
SYJ3140-5M0U
31
PM08TM1
1
FLANGE
フランジ
31.1
N4087K
2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002
ｸﾎﾞﾐｻｷ
32
H5425L
3
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
33
W1106B
3
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
34
H5425L
1
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
35
H5425M
1
BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3
ｶ
ｼﾛ
)
36
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
37
PM24056
1
SHAFT
シャフト
38
PM55012
1
BUSHING, GUIDE
ブシュ ガイド
39
XS01854
1
CYLINDER
シリンダ
40
K53569
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M02X006(
ｽﾃﾝﾚｽ
)
41
H5425N
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3
ｶ
ｼﾛ
)
42
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
43
A40669
3
ELBOW
エルボ
M-3ALU-3
44
PB14215
1
COVER
カバー
45
H66911
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X003(3
ｶ
ｼﾛ
)
46
S40590
1
SENSOR
センサ
E2S-W26 1M
47
H54252
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
48
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
48.1
2MGKHH012500
1
WASHER, FLAT
ワッシャ 平
49
A4067G
1
ELBOW
エルボ
M-3AU-3
50
S1058B
1
SILENCER
サイレンサ
AN120-M3
51
PX05353
1
SEAL, BAR CODE
シール バーコード
HS0B5, unit serial number
