φ2.5 φ20.0 φ15.0 φ10.0 φ7.0 φ5.0 φ3.75 26 26 26 26 26 26 26 AA08419 R36-025G-260 AA07422 R36-100G-260 AA07324 R36-070G-260 AA07221 R36-050G-260 AA08520 R36-037G-260 L56 L57 L58 L59 L60 L61 AA07516 R36-150G-260 AA07615 R3…
H01/H02-NOZZLES 1/
H01/H02-ノズル 1/
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA0AS16
1
NOZZLE
ノズル
Consumable Parts
1.1
A5188M
1
O RING
Ｏリング
φ2.9X0.8(FKM70)
Consumable Parts
2
AA06815
1
NOZZLE
ノズル
Consumable Parts
3
AA0HL11
1
NOZZLE
ノズル
Consumable Parts
4
AA0HM12
1
NOZZLE
ノズル
Consumable Parts
5
AA0HN11
1
NOZZLE
ノズル
Consumable Parts
6
AA0HR12
1
NOZZLE
ノズル
Consumable Parts
7
AA08019
1
NOZZLE
ノズル
Consumable Parts
8
AA08118
1
NOZZLE
ノズル
Consumable Parts
9
AA08212
1
NOZZLE
ノズル
R36-150-260, Consumable Parts
10
AA08312
1
NOZZLE
ノズル
R36-200-260, Consumable Parts
11
AA0MZ11
1
NOZZLE
ノズル
φ1.3 MELF, Consumable Parts
12
AA11R12
1
NOZZLE
ノズル
φ1.8 MELF, Consumable Parts
13
AA0ML12
1
NOZZLE
ノズル
φ2.5 MELF, Consumable Parts
219
PTS-NAHEAD-10
φ2.5
φ20.0
φ15.0
φ10.0
φ7.0
φ5.0
φ3.75
26 26
26
26
26
26
26
AA08419
R36-025G-260
AA07422
R36-100G-260
AA07324
R36-070G-260
AA07221
R36-050G-260
AA08520
R36-037G-260
L56
L57
L58
L59
L60
L61
AA07516
R36-150G-260
AA07615
R36-200G-260
L62
φ2.5G φ7.0G
φ3.7G φ10.0G
φ5.0G φ15.0G
φ20.0G
2.1
2.2
3.1
3.2
4.1
4.2
5.1
5.2
6.1
6.2
7.1
7.2
1 7
5
4
2
63
H01/H02-NOZZLES 2/
220
PTS-NAHEAD-10
H
01
/
H
02
-
yX
；
U
2
/
w

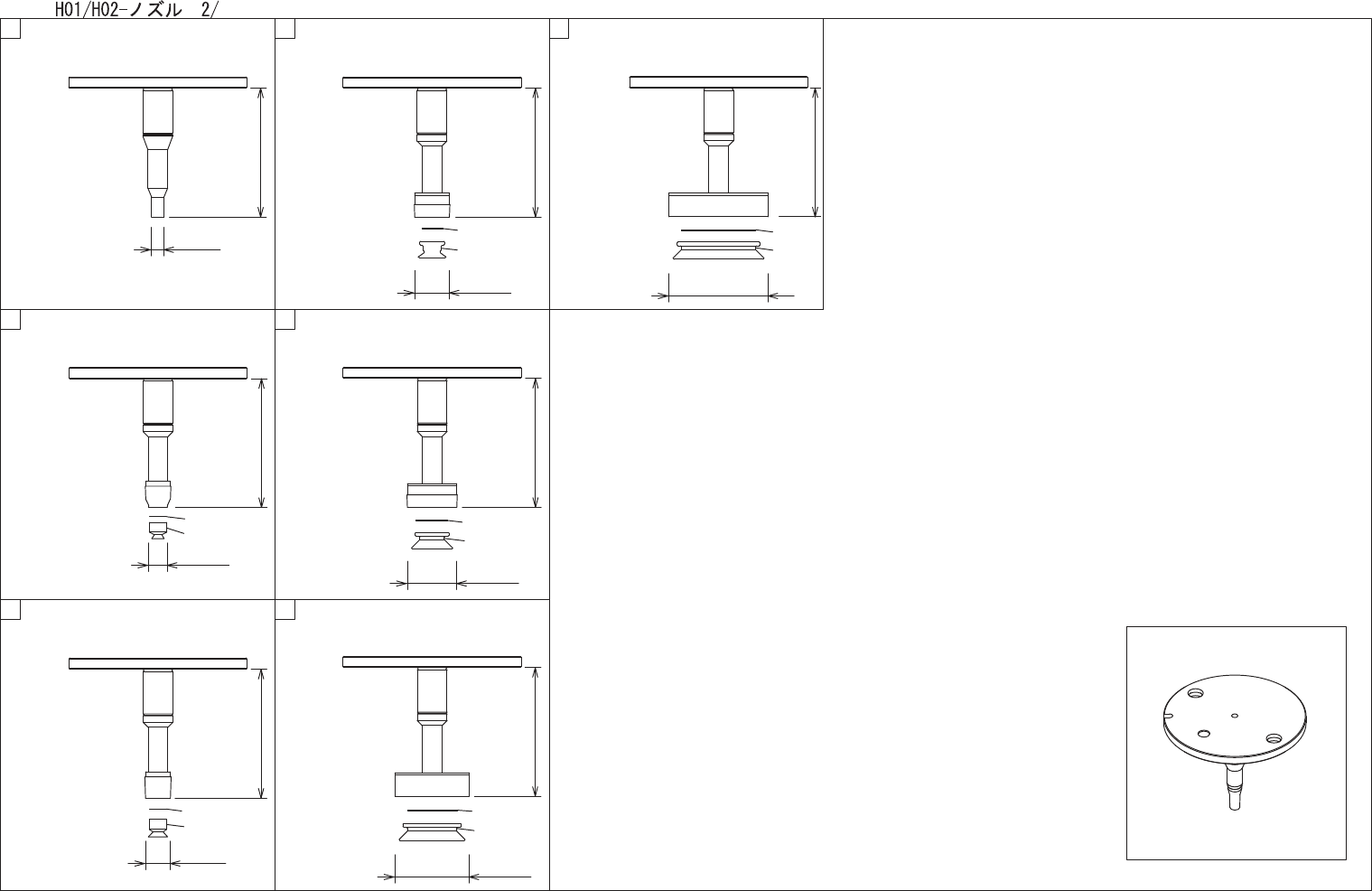

H01/H02-NOZZLES 2/
H01/H02-ノズル 2/
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA08419
1
NOZZLE
ノズル
φ2.5G, Consumable Parts
2
AA08520
1
NOZZLE
ノズル
φ3.7G, Consumable Parts
2.1
PB30312
1
SHIM
シム
2.2
H1194K
1
PAD, VACUUM
パット バキューム
KPA-2-N
3
AA07221
1
NOZZLE
ノズル
φ5.0G, Consumable Parts
3.1
PB30312
1
SHIM
シム
3.2
H1339B
1
PAD, VACUUM
パット バキューム
KPA-3.5-N
4
AA07324
1
NOZZLE
ノズル
φ7.0G, Consumable Parts
4.1
PB31592
1
SHIM
シム
4.2
2MGKNY002500
1
PAD, VACUUM
パット バキューム
5
AA07422
1
NOZZLE
ノズル
φ10.0G, Consumable Parts
5.1
PB31602
1
SHIM
シム
5.2
PG01621
1
PAD, VACUUM
パツト バキユーム
6
AA07516
1
NOZZLE
ノズル
R36-150G-260, Consumable Parts
6.1
PB31612
1
SHIM
シム
6.2
PG01631
1
PAD, VACUUM
パツト バキユーム
7
AA07615
1
NOZZLE
ノズル
R36-200G-260, Consumable Parts
7.1
PB31732
1
SHIM
シム
7.2
PG01641
1
PAD, VACUUM
パツト バキユーム
221
