H12HS HEAD 1/ H12HS ヘ ッド 1/ U H03057 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 PG046 3 2 1 ST OPPER ストッ パ 2 H5425 2 1 BOLT , HEX SOCKE T ボルト 六角 穴 M03X0 08(3 ｶ ｼﾛ ) 3 W…

100%1 / 233
H
J
J
K
K
A
A
H
Option
24
25
26
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
10
30
31
32
33
35
36
37
38
39
39
40
41
42
43
44
45
44
45
53
54
55
56
57
57
58
58
59
60
60
61
64
65
66
67
68
69
72
73
74
75
76
77
78
79
82
83
83.1
83.1
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
108
109
109
110
110
112
113
114
114
115
115
116
117
118
119
120
120
121
122
123
124
125
126
127
128
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
79.1
79.2
70
71
71
96
28
27
27
29
23
79.3
62
63
123.1
159
56.1
56.2
52
52.1
49
50
51
111
161
162

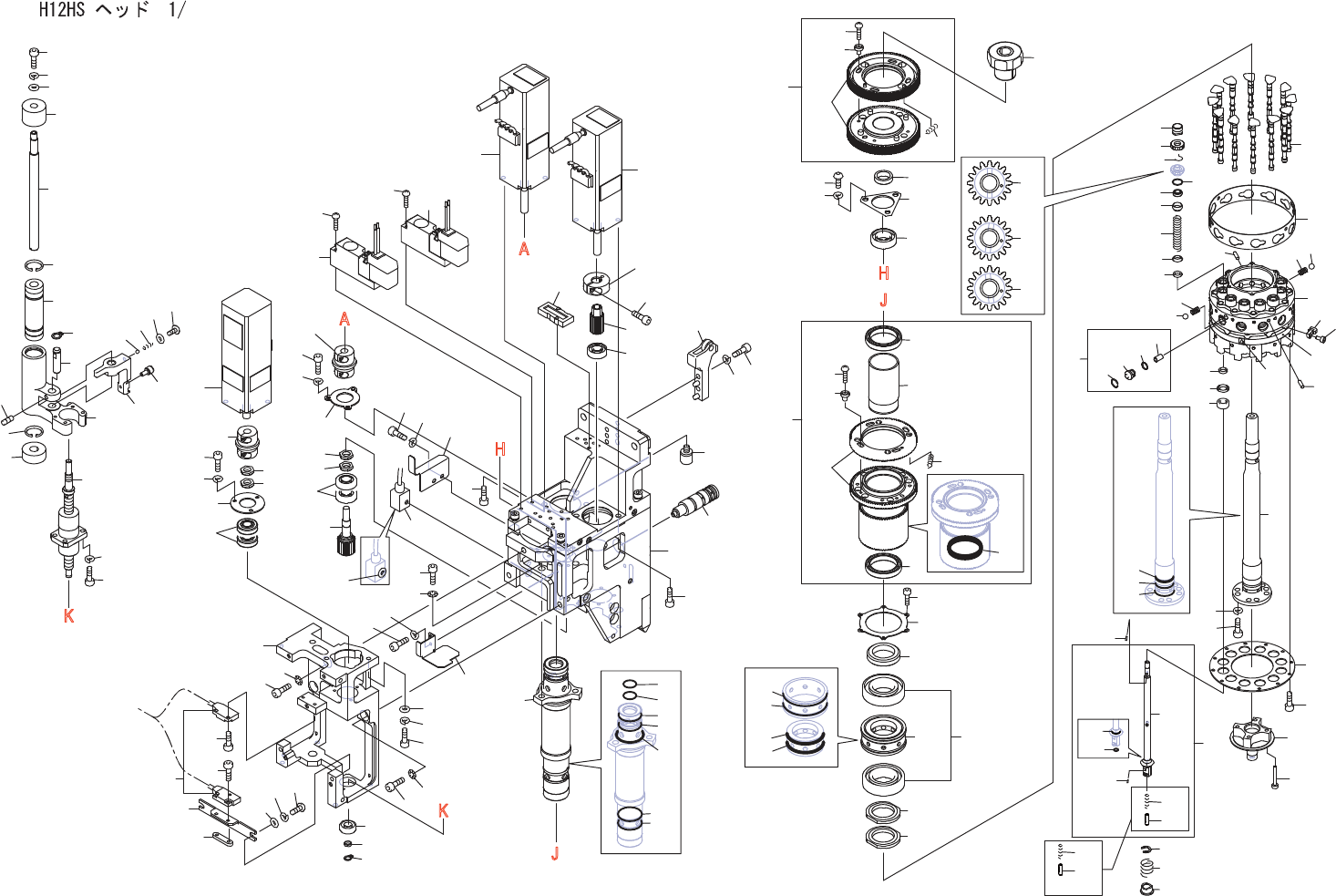

H12HS HEAD 1/
UH03057
PTS-NAHEAD-10
H
12
HS
K
1
/
11
翁
"
I
—
©
V
狼
H
J
>
4
A
V
-
©
-
4
w
Z
b
~
t
0
-
H12HS HEAD 1/
H12HS ヘッド 1/
UH03057
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
PG04632
1
STOPPER
ストッパ
2
H54252
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
3
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
4
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
5
PZ37540
1
SHAFT
シャフト
6
S10015
2
CIR-CLIP
サークリップ
RTW 12
7
XB00642
1
BEARING, SLIDE
ベアリング　スライド
8
PT01841
1
SLIDER
スライダ
9
N4019A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X004
ｸﾎﾞﾐｻｷ
10
PG04643
1
STOPPER
ストッパ
11
S1027A
1
CIR-CLIP
サークリップ
STW 5
12
PM76232
1
PIN
ピン
13
2MGKHB003800
1
BALL SCREW
ボールネジ
14
H54292
4
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3
ｶ
ｼﾛ
)
15
W1106A
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
16
PM058M5
1
ARM
アーム
17
K1089R
1
CAM FOLLOWER
カムフォロア
CFS2.5-A
18
H5065B
1
BALL, STEEL
ボール　スチール
2.5[mm]
19
PZ21491
1
SPRING
スプリング
20
K52543
1
SCREW, C/R FLAT
小ネジ　十穴平
M03X004
ﾋﾗﾄｳ
H=1.0
ﾆｯｹﾙ
21
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
22
AA6FY14
1
BODY
本体
23
2MGKHB006000
1
VALVE, PRESSURE REDUCING
バルブ　減圧
24
AA06D10
1
ROLLER
ローラ
25
H54255
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3
ｶ
ｼﾛ
)
26
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
27
2MGKHB004501
2
MOTOR, AC SERVO
モータ　ＡＣサーボ
28
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
29
PM76241
1
COLLAR
カラー
30
H5274A
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X006
31
PM05FE4
1
GEAR
ギヤ
32
H41305
1
BEARING
ベアリング
695ZZ1MC3
33
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
35
XK04101
1
COUPLING
カップリング
36
PP00131
1
RETAINER, BEARING
押え　ベアリング
37
H5425L
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
38
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
39
PM04723
2
NUT
ナット
40
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
SET
41
PM056N8
1
GEAR
ギヤ
42
H62140
1
PLATE
プレート
SYJ3000-21-12A
43
S1058B
1
SILENCER
サイレンサ
AN120-M3
44
XB03330
2
VALVE, SOL
バルブ　ＳＯＬ
45
.
4
SCREW, C/R PAN
小ネジ　十穴鍋
M02X016
ACC-44
49
PB90940
1
COVER
カバー
50
H5425F
2
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3
ｶ
ｼﾛ
)
51
W1106A
2
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
52
XS00842
1
SENSOR, PRESSURE
センサ　圧力
52.1
A60764
1
O RING
Ｏリング
φ2.8X1.6(NBR)
ACC-52
53
PB90930
1
COVER
カバー
54
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
45
PTS-NAHEAD-10
H12HS HEAD 1/
H12HS ヘッド 1/
UH03057
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
55
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
56
PM057A1
1
SHAFT, CENTER
シヤフト　センタ
56.1
H5426X
3
BOLT, HEX SOCKET
ボルト　六角穴
M04X025(3
ｶ
ｼﾛ
)
56.2
W1011A
3
WASHER, CONICAL
ワッシャ　皿
M-4-L
57
H11797
2
PACKING
パッキン
KSYN-9
58
A5192E
2
O RING
Ｏリング
φ14Xφ1.0
Consumable Parts
59
A5053R
1
O RING
Ｏリング
S 16
Consumable Parts
60
A5193E
2
O RING
Ｏリング
φ16.0X0.5(NBR)
Consumable Parts
61
PM077T4
1
BKT
ＢＫＴ
62
H5426M
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3
ｶ
ｼﾛ
)
63
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
64
H5426L
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
65
W1011A
1
WASHER, CONICAL
ワッシャ　皿
M-4-L
66
2MGKHA093300
1
MOTOR, AC SERVO
モータ　ＡＣサーボ
67
S3244E
2
SPACER
スペーサ
CU-301
68
H54254
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3
ｶ
ｼﾛ
)
69
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
70
XK04101
1
COUPLING
カップリング
71
PM04723
2
NUT
ナット
72
PP02540
1
RETAINER, BEARING
押え　ベアリング
73
H5425L
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
74
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
75
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
SET
76
H4581B
1
BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
77
PM04642
1
COLLAR
カラー
78
S10267
1
CIR-CLIP
サークリップ
STW 4
79
PB021Y1
1
BKT
ＢＫＴ
79.1
K5258F
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
79.2
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
79.3
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
82
PP01251
1
NUT
ナット
83
S61583
1
SENSOR
センサ
EX-11B-FJ-PN
（ﾋﾞｽﾅｼ）
SET
83.1
H5425L
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
84
AA65A09
1
GEAR
ギヤ
85
PM05FF6
1
GEAR
ギヤ
86
PZ26351
4
SPRING
スプリング
87
PZ39232
4
SCREW, C/R PAN
小ネジ　十穴鍋
88
PM04893
4
COLLAR
カラー
89
2MGKHB000900
1
RING, LOCKING
リング　締結
90
PM76252
1
COLLAR
カラー
91
PP00091
1
RETAINER, BEARING
押え　ベアリング
92
K5258F
3
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
93
W1106C
3
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
94
H4900B
1
BEARING
ベアリング
689ZZ
95
AA65B10
1
GEAR
ギヤ
96
H4101B
2
BEARING
ベアリング
DDA-2520ZZ
97
PM058K1
1
COLLAR, BEARING
カラー　ベアリング
98
PM056W8
1
GEAR
ギヤ
99
PZ33981
4
SPRING
スプリング
100
PZ39232
4
SCREW, C/R PAN
小ネジ　十穴鍋
101
PM04893
4
COLLAR
カラー
46
PTS-NAHEAD-10
