H08M HEAD 2/
H08M ヘッド 2/
2UGKHF000172
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
55
A5188S
1
O RING
Ｏリング
φ3.0X0.5(FKM70)
Consumable Parts
56
A51906
1
O RING
Ｏリング
φ4.20X0.53(FKM70)
Consumable Parts
57
PH00575
1
HOLDER
ホルダ
58
PM59052
8
GUIDE
ガイド
59
H5425L
8
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
60
PM0K8K5
8
PUSHER
プッシャ
61
PZ59670
8
SPRING
スプリング
62
PB059R0
8
CIR-CLIP
サークリップ
63
2MGKHF011002
1
GEAR, HELICAL
ギヤ　ヘリカル
64
PZ59771
8
SPRING
スプリング
65
2MGKHF011102
1
GEAR, HELICAL
ギヤ　ヘリカル
66
N4087K
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M01.6X002
ｸﾎﾞﾐｻｷ
67
2AGKHF007100
8
SHAFT, SPLINE
シャフト　スプライン
68
PM0D8M0
1
PIN
ピン
69
A5053K
1
O RING
Ｏリング
φ12X1.0
Consumable Parts
69.1
A60535
1
O RING
Ｏリング
φ11.9x0.5
Consumable Parts
70
PM0D2X0
1
COLLAR
カラー
71
2MGKHF014101
1
SHAFT, SPLINE
シャフト　スプライン
72
PM0D2A1
1
RETAINER, BEARING
押え　ベアリング
73
H54252
3
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
74
W1010A
3
WASHER, CONICAL
ワッシャ　皿
M-3-L
75
PM0ESE2
1
CYLINDER
シリンダ
76
H54293
3
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X010(3
ｶ
ｼﾛ
)
77
W1106A
3
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
77.1
W60565
3
WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5
ｺｶﾞﾀﾏﾙ
(3
ｶ
ｼﾛ
)
78
PM0D2C0
3
GUIDE
ガイド
79
H11790
1
PACKING
パッキン
KSYN-12
80
H11799
1
PACKING
パッキン
KSYN-22
81
H11792
2
PACKING
パッキン
KSYN-4
82
H11797
1
PACKING
パッキン
KSYN-9
83
PM0ESF1
1
PISTON
ピストン
84
PZ53260
1
SPRING
スプリング
85
2MGKHF009200
1
SPRING
スプリング
86
2MGKHF009300
1
STOPPER
ストッパ
88
PM0GGL0
1
COVER
蓋
89
H54292
3
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3
ｶ
ｼﾛ
)
90
2MGKHF005701
3
SHAFT
シャフト
91
2AGKHF001601
1
PLATE, LOCATING
プレート　位置決め
92
2MGTHA070600
3
BOLT, HEX SOCKET
ボルト　六角穴
93
2MGTHA070600
4
BOLT, HEX SOCKET
ボルト　六角穴
94
PZ60910
8
RING, FELT
リング　フェルト
96
A60569
8
O RING
Ｏリング
φ5.72X0.61
Consumable Parts
97
2AGKHF001702
8
SYRINGE
シリンジ
98
PZ39281
8
SPRING
スプリング
99
PM0FEC2
8
COLLAR
カラー
100
2MGKHF009700
8
O RING
Ｏリング
Consumable Parts
101
PM0FEE2
8
BOLT
ボルト
102
PM0L9R3
1
SHAFT
シャフト
103
2MGKHF007700
1
RING
リング
104
N4012A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X008
ｸﾎﾞﾐｻｷ
105
W1011A
1
WASHER, CONICAL
ワッシャ　皿
M-4-L
70
PTS-NAHEAD-10
H08M HEAD 2/
H08M ヘッド 2/
2UGKHF000172
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
106
2MGKHF013300
1
BOLT, HEX SOCKET
ボルト　六角穴
109
2MGKHF011500
1
NAMEPLATE
銘板
115
2MGKHF008000
1
PLATE, RETAINING
プレート　押え
116
2MGTHA070400
8
BOLT, HEX SOCKET
ボルト　六角穴
117
H69697
8
BEARING, MINIATURE
ベアリング　ミニチュア
DDLF-1280HP0P25LY121
71
PTS-NAHEAD-10
F
C
C
F
G
D
D
E
E
G
1
2
3
5
6
7
8
11
12
13
14
14
15
18
19
20
21
22
24
26
25
27
28
29
30
31
32
33
37
38
39
40
41
44
45
78
78
50
51
52
53
54
55
56
57
58
59
58
59
4
4
4
4.1
4.1
4
4
4
11
74
75
77
76
30
31
32
34
35
36
34
35
36
42
43
80
80
48
49
48.1
46
44.1
44.2
60
70
61
62
63
70
71
71
71
73
71
72
72
72
71
71
71
72
72
73
72
71
78
78
81
82
83
47
84
85
86
88
88
87
87
89
90
91
92
64
9
9
15.1
15.2
78
78
15.3
15.4
15.5
78
78
4
4
16
17.1
17
25.1
93
94
95

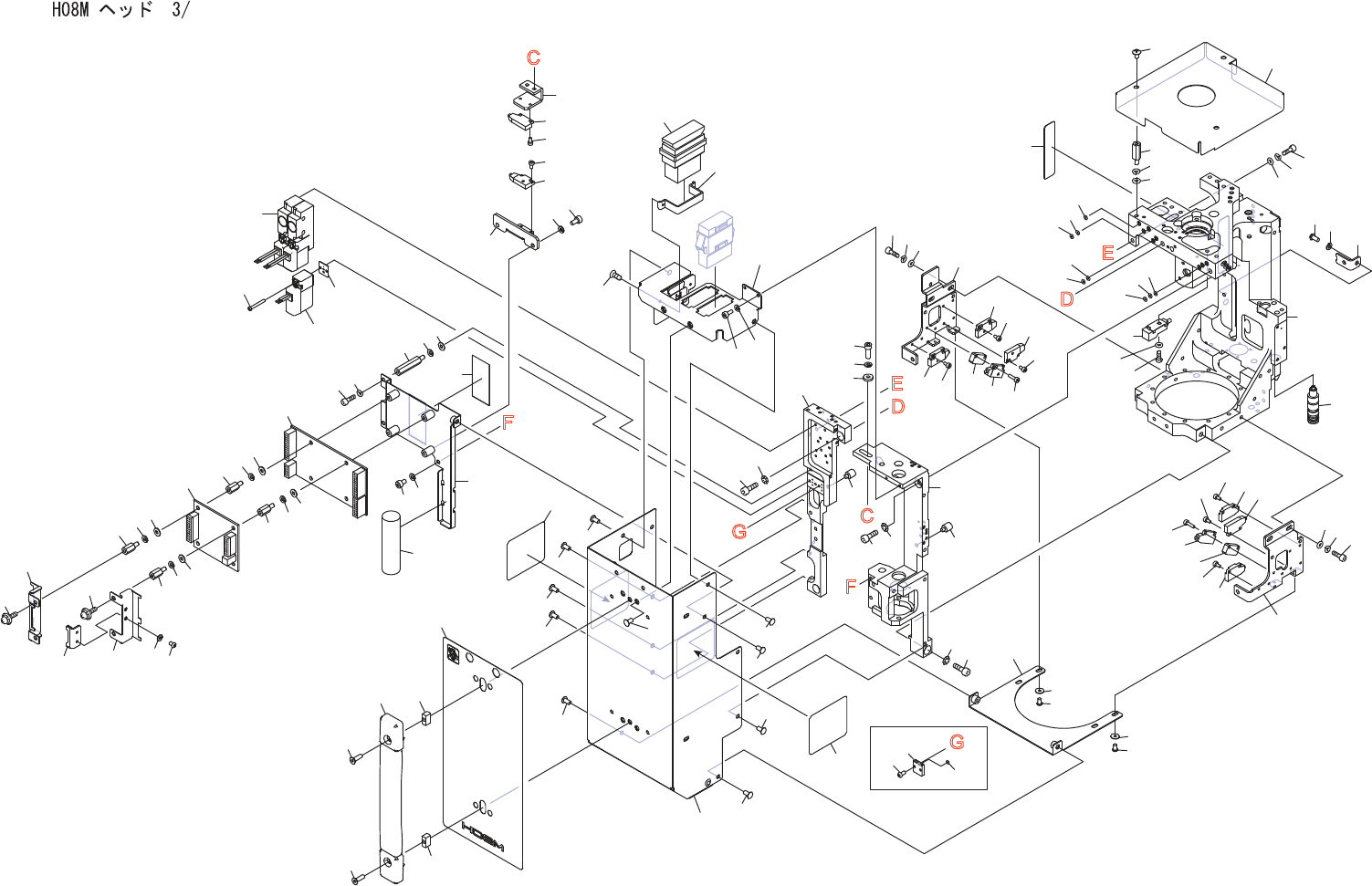

H08M HEAD 3/
2UGKHF000172
PTS-NAHEAD-10
H
08
M
K
3
/
少
