PTS-NAHEAD-10.pdf - 第84页
Ref.3/ 17 15 1 37 34.3 29 5 31 33 33 30 32 27 18 21 23 22 26 43 36 44 47 48 45 46 42 16 49 18.1 18.2 42.1 42.2 50 50 34.1 1 53 41 55 1 57 58 8 7 9 10 13 11 12 14 14.1 24 25 35 35 35 34 35.1 35.3 35.2 39 39 38.1 52 38 38.…
このページはブランクページです
This page is intentionally blank.
此页是空白页
83
PTS-NAHEAD-10
Ref.3/
17
15
1
37
34.3
29
5
31
33
33
30
32
27
18
21
23
22
26
43
36
44
47
48
45
46
42
16
49
18.1
18.2
42.1
42.2
50
50
34.1
1
53
41
55
1
57
58
8
7
9
10
13
11
12
14
14.1
24
25
35
35
35
34
35.1
35.3
35.2
39
39
38.1
52
38
38.2
38.3
24.1
24.2
34.2
52.1

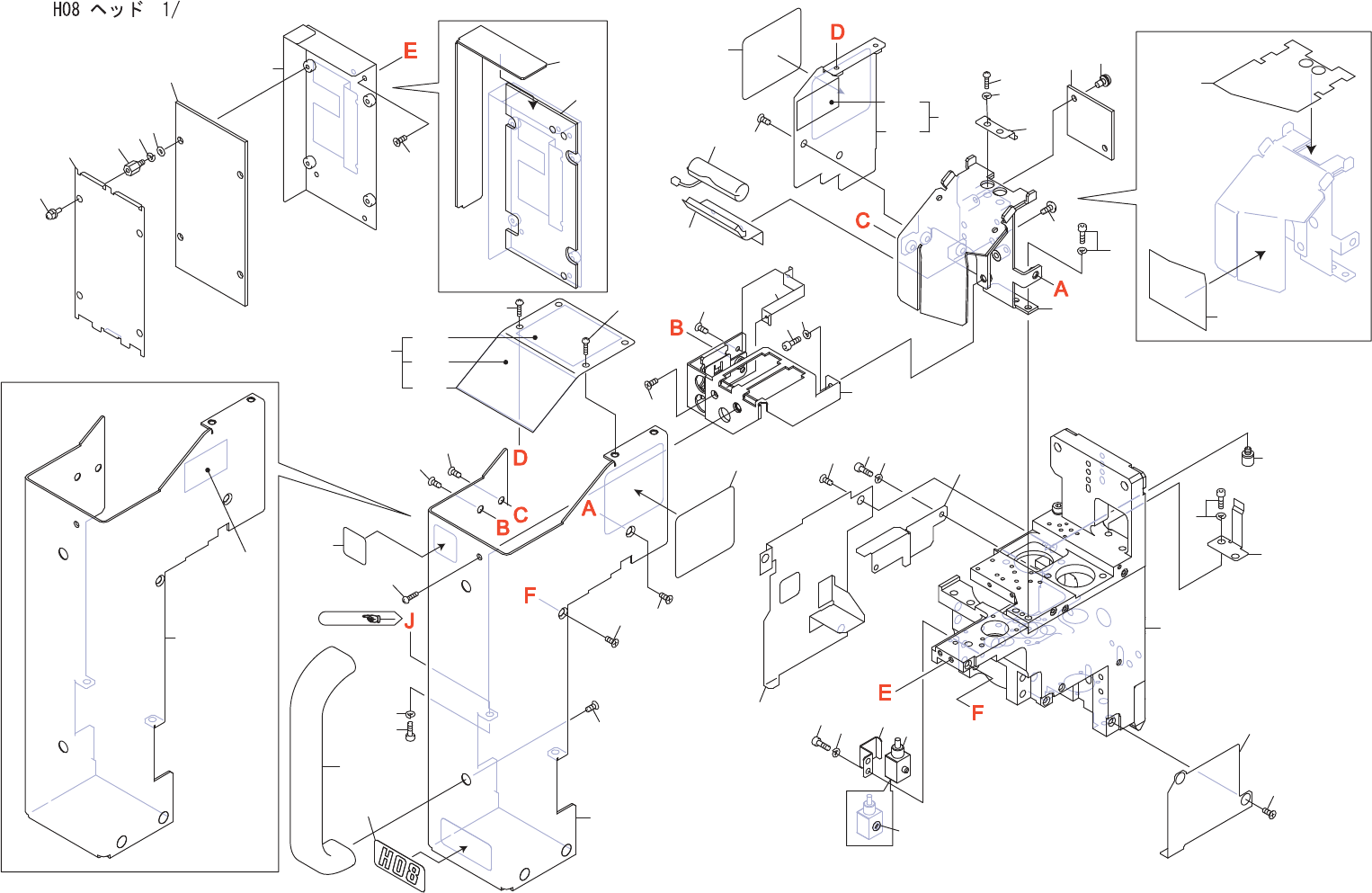

H08 HEAD 1/
2UGKHC000122
84
PTS-NAHEAD-10
H
08
八
、
：
；
K
'
1
/
H08 HEAD 1/
H08 ヘッド 1/
2UGKHC000122
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
AA0FY14
1
BODY
本体
5
S1058B
1
SILENCER
サイレンサ
AN120-M3
7
PP01224
1
COVER
カバー
8
K5186N
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
9
PB09584
1
COVER
カバー
10
K5186N
3
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
11
PB02192
1
BKT, RETAINER
ＢＫＴ 押え
12
H5425F
2
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3
ｶ
ｼﾛ
)
13
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
14
XS00842
1
SENSOR, PRESSURE
センサ 圧力
14.1
A60764
1
O RING
Ｏリング
φ2.8X1.6(NBR)
ACC-14
15
PB12162
1
COVER
カバー
16
H5425F
2
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3
ｶ
ｼﾛ
)
17
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
18
PB08866
1
BKT, COVER
ＢＫＴ カバー
18.1
PS00243
1
SHEET
シート
Consumable Parts
18.2
PS00233
1
SHEET
シート
Consumable Parts
21
PB08934
1
BKT
ＢＫＴ
22
K5178L
2
SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(
ﾆｯｹﾙﾒｯｷ
)
23
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
24
AA54C02
1
COVER
カバー
24.1
PB08848
1
COVER
カバー
24.2
PS00831
1
SHEET
シート
Consumable Parts
25
K5186N
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
26
PP00265
1
BKT
ＢＫＴ
27
K51710
2
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X005(3
ｶ
ｼﾛ
)
29
PB38403
1
COVER
カバー
30
H54250
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3
ｶ
ｼﾛ
)
31
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
32
PB09784
1
BKT
ＢＫＴ
33
K5169M
2
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
34
AA54D05
1
COVER
カバー
34.1
PB06XH2
1
COVER, FRONT
カバー フロント
34.2
PS00831
1
SHEET
シート
Consumable Parts
34.3
K5178L
1
SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(
ﾆｯｹﾙﾒｯｷ
)
35
K5186N
3
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
35.1
K5186N
1
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(
ﾆｯｹﾙﾒｯｷ
)
35.2
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
35.3
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
36
PJ02874
1
HANDLE
ハンドル
37
K64283
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3
ｶｼﾛ
)
38
AA54B02
1
COVER
カバー
38.1
PB08874
1
COVER
カバー
38.2
PS00253
1
SHEET
シート
Consumable Parts
38.3
PS00263
1
SHEET
シート
Consumable Parts
39
K5178L
4
SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(
ﾆｯｹﾙﾒｯｷ
)
41
2AGKHC000106
1
BOARD, PRINTED CIRCUIT
基板 プリント
42
2MGKHC005500
1
COVER, TERMINAL
カバー 端子
42.1
PS00455
1
SHEET
シート
Consumable Parts
42.2
PS00323
1
SHEET
シート
Consumable Parts
43
K5169M
4
SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(
ｽﾃﾝﾚｽ
)
85
PTS-NAHEAD-10
