PTS-NAHEAD-10.pdf - 第88页
2 3 4 5 42 33 30 31 32 12 13 13 16 14 18 15 7 6 8 24 25 26 10 1 11 9 19 21 20 23 38 38.1 39 40 41 17 H08 HEAD 2/ 2UGKHC000122 88 PTS-NAHEAD-10 H 08 K 2 / h ( g ) - 4
このページはブランクページです
This page is intentionally blank.
此页是空白页
87
PTS-NAHEAD-10
2
3
4
5
42
33
30
31
32
12
13
13
16
14
18
15
7
6
8
24
25
26
10
1
11
9
19
21
20
23
38
38.1
39
40
41
17
H08 HEAD 2/
2UGKHC000122
88
PTS-NAHEAD-10
H
08
K
2
/
h
(
g
)
-
4

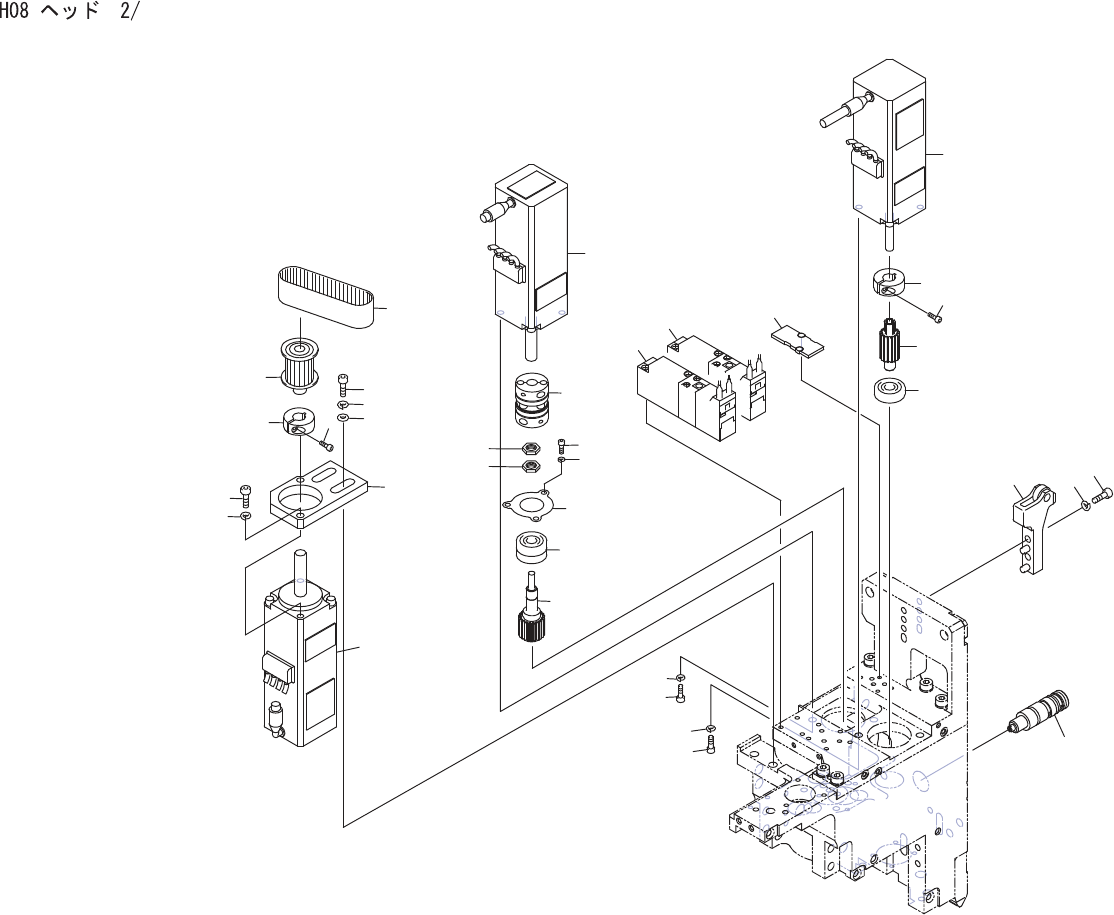

H08 HEAD 2/
H08 ヘッド 2/
2UGKHC000122
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
H45713
1
BELT, TIMING
ベルト タイミング
110-2GT-12
2
XP00522
1
PULLEY
プーリ
3
PM04633
1
COLLAR
カラー
4
H5268T
1
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006
5
PM37446
1
PLATE
プレート
6
H5426N
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3
ｶ
ｼﾛ
)
7
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
8
W1043C
2
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
9
2MGKHC005800
1
MOTOR, AC SERVO
モータ ＡＣサーボ
10
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
11
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
12
XK02232
1
COUPLING
カップリング
13
PM04723
2
NUT
ナット
14
PP00131
1
RETAINER, BEARING
押え ベアリング
15
H5425L
3
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
16
W1106B
3
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
17
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
18
PM08753
1
GEAR
ギヤ
19
2MGKHC005800
1
MOTOR, AC SERVO
モータ ＡＣサーボ
20
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
21
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
23
2MGKHC005900
1
MOTOR, AC SERVO
モータ ＡＣサーボ
24
AA06D10
1
ROLLER
ローラ
25
H54255
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3
ｶ
ｼﾛ
)
26
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
30
PM04821
1
COLLAR
カラー
31
H5274A
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X006
32
PM15284
1
GEAR
ギヤ
33
H41305
1
BEARING
ベアリング
695ZZ1MC3
38
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
38.1
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
39
2MGKHB006000
1
VALVE, PRESSURE REDUCING
バルブ 減圧
40
XB03330
1
VALVE, SOL
バルブ ＳＯＬ
Nozzles cleaning
41
XB03330
1
VALVE, SOL
バルブ ＳＯＬ
Vacuum cut
42
H62140
1
PLATE
プレート
SYJ3000-21-12A
89
PTS-NAHEAD-10
