H08 HEAD 3/ H08 ヘッ ド 3/ 2UGKHC 000122 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 N1040 S 1 NUT , LOCK ナット ロッ ク RN5 2 XP005 2 2 1 PU LLEY プーリ 3 PM046 3 3 1 COL LAR カラー 4…

100%1 / 233
G
G
H
H
J
Ref.1/
60
67
63
63.1
32
5
31
1
4
3
2
20
55
28
21
51
15
33.1
33.2
33.3
24
30
22
19
54
53
23
16
8
7
33
61
52
62
13
29
27
14
43
65
34
47
47.1
47.2
41
40
48
49
44
78
77
81
35
37
79
39
38
66
42
68
36
28
6
67.1
80
11
12
10
18
18
17
26
74
50
59
56
57
58
57.1
69
70
71
76
76
75
64
9
73
73.1
72

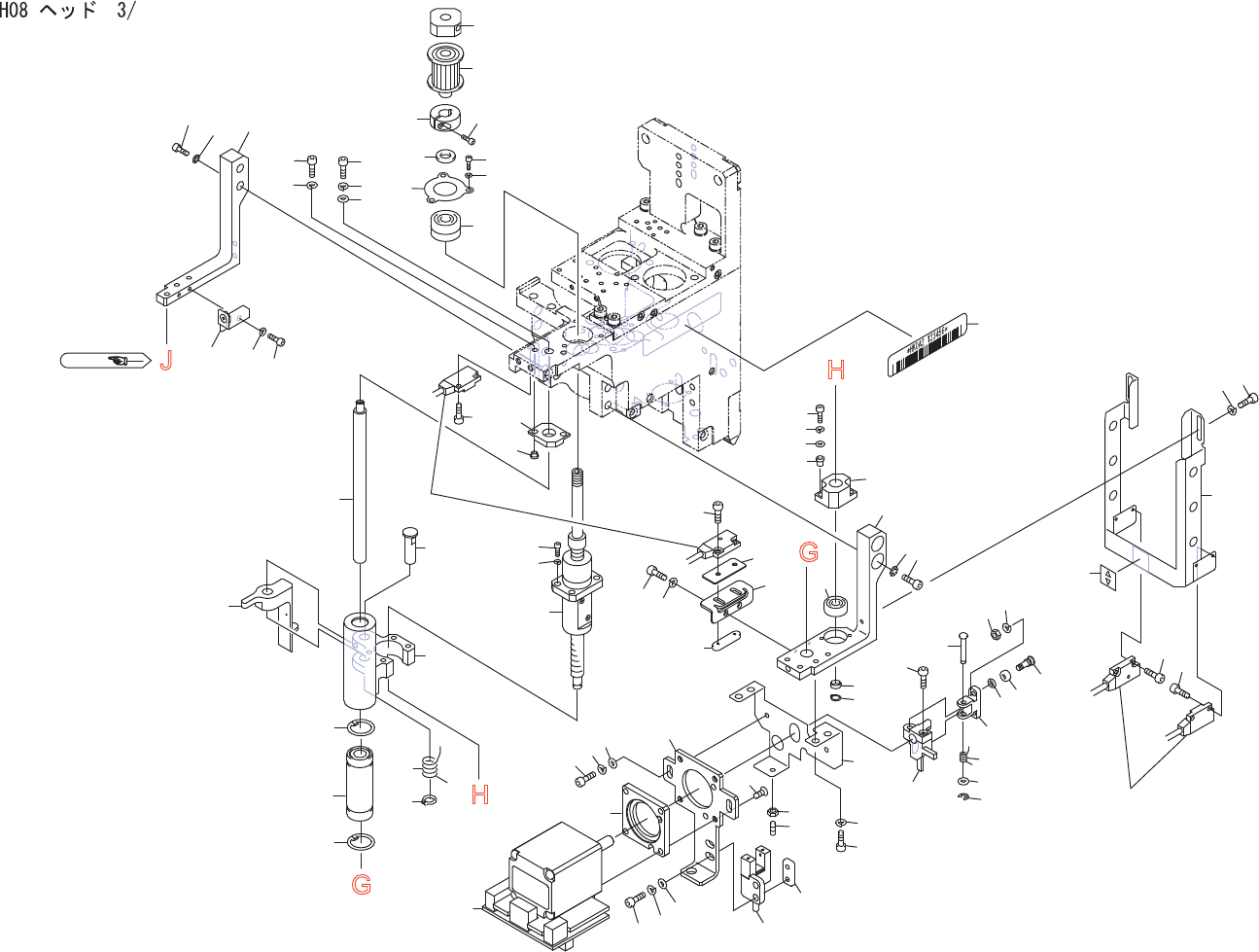

H08 HEAD 3/
2UGKHC000122
PTS-NAHEAD-10
!
A
^
—
^
%
r
&
-
a
»
—
0
0
0
0
a
H
08
K
3
/
©
oooo
V
H08 HEAD 3/
H08 ヘッド 3/
2UGKHC000122
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
N1040S
1
NUT, LOCK
ナット　ロック
RN5
2
XP00522
1
PULLEY
プーリ
3
PM04633
1
COLLAR
カラー
4
H5268T
1
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
5
PM04614
1
COLLAR
カラー
6
PP00131
1
RETAINER, BEARING
押え　ベアリング
7
H5425L
3
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
8
W1106B
3
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
9
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
10
2MGKHB003700
1
BALL SCREW
ボールネジ
11
H54292
4
BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3
ｶ
ｼﾛ
)
12
W1106A
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
13
PG00151
1
STOPPER
ストッパ
14
H5425N
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
15
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
16
PM04711
2
COLLAR
カラー
17
S61583
1
SENSOR
センサ
EX-11B-FJ-PN
（ﾋﾞｽﾅｼ）
SET
18
H5425L
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
19
PZ04551
1
SHAFT
シャフト
20
H54251
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
21
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
22
W1108B
1
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
23
PM076B1
1
PIN
ピン
24
PM25928
1
SLIDER
スライダ
26
PM08698
1
ARM
アーム
27
XB00642
1
BEARING, SLIDE
ベアリング　スライド
28
S10015
2
CIR-CLIP
サークリップ
RTW 12
29
PZ04513
1
SPRING, TORSION
スプリング　ネジリ
30
S1027A
1
CIR-CLIP
サークリップ
STW 5
31
PM04593
1
BKT
ＢＫＴ
32
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
33
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
33.1
PB08921
1
BKT
ＢＫＴ
33.2
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
33.3
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
34
H4581B
1
BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
35
PM04621
2
COLLAR
カラー
36
PG00142
1
STOPPER
ストッパ
37
H5425N
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
38
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
39
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
40
PM04642
1
COLLAR
カラー
41
S10267
1
CIR-CLIP
サークリップ
STW 4
42
PM04606
1
BKT
ＢＫＴ
43
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
44
W1011A
2
WASHER, CONICAL
ワッシャ　皿
M-4-L
47
PB11753
1
BKT
ＢＫＴ
47.1
PP01251
1
NUT
ナット
47.2
2MGKHE003402
1
PLATE
プレート
48
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
49
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
91
PTS-NAHEAD-10
H08 HEAD 3/
H08 ヘッド 3/
2UGKHC000122
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
50
2MGKHC004900
1
MOTOR, STEPPING
モータ　ステッピング
51
PM04994
1
SPACER
スペーサ
52
PB02266
1
BKT, MOTOR
ＢＫＴ　モータ
53
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
54
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
55
W1108D
2
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
56
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
57
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
57.1
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
58
S69237
1
SENSOR, PHOTO
センサ　フォト
PM-F45-P
59
PP00171
1
NUT
ナット
60
2MGKHC004300
1
BKT
ＢＫＴ
61
H54251
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
62
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
63
N4024A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X012
ｸﾎﾞﾐｻｷ
63.1
N10795
1
NUT, HEX
ナット　六角
M03(3
ｶ
ｸﾛ
)
64
PM69422
1
ARM
アーム
65
H5425L
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
66
PM46182
1
PIN
ピン
67
PZ04721
1
SPRING, TORSION
スプリング　ネジリ
67.1
W1039K
1
WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5(
ｽﾃﾝﾚｽ
)
68
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3
ｶ
ｼﾛ
)
69
PH00908
1
ARM
アーム
70
PM04565
2
PIN, ROLLER
ピン　ローラ
71
PM04574
2
ROLLER
ローラ
72
PM04552
2
COLLAR
カラー
73
N1074Z
2
NUT, HEX
ナット　六角
M02.5(
ｽﾃﾝﾚｽ
)
73.1
W1106A
2
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
74
K51696
4
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.6X008(
ｽﾃﾝﾚｽ
)
75
S65846
1
SENSOR
センサ
EX-11A-FJ2-PN
（ﾋﾞｽﾅｼ）
SET
76
H68438
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶｸﾛ
)
77
PB02281
1
BKT
ＢＫＴ
78
H5425F
4
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3
ｶ
ｼﾛ
)
79
W1106A
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
80
PX02282
1
SEAL, BAR CODE
シール　バーコード
HK0A2, unit serial number
81
PX00190
1
NAMEPLATE
銘板
92
