制御配線図 Page 2 D00ABJ -00-602-00 制御配線図の見 方につ いて 1. 目次と配線図の 見方 ＜表記説明＞ キット ：製 品に使 用され ている キット（ユニ ット ）の名称 図面名 ：図 面に付 与され ている タイトル名 図面番号 ：図 面に付 与され ている 番号 コネクター番号 ： コネク ターに 付与されてい る番 号 ケーブル発注品 番 ： ケーブ ルに付 与されている 発注 するため の品番 …
制御配線図
D00ABJ-00-602-00 Page 1
1.
部品の発注方法について
1.
発注内容
必ず、製品品番・ケーブル発注品番・パーツ名・数量を指定ください。
2.
発注先
お買上げの販社,代理店に発注内容をご連絡ください。
【お願い】
“特殊仕様制御配線図”があるときは、”標準制御配線図”とは異なるケーブルが設備に使用されてい
ることがあります。
従って、”特殊仕様制御配線図”→”標準制御配線図”の順でケーブルを指定してください。
NM-EJM5D N61012345AA CABLE 1
製品品番 ケーブル発注品番 パーツ名
数量
制御配線図
Page 2 D00ABJ-00-602-00
制御配線図の見方について
1.
目次と配線図の見方
＜表記説明＞
キット ：製品に使用されているキット（ユニット）の名称
図面名 ：図面に付与されているタイトル名
図面番号 ：図面に付与されている番号
コネクター番号 ：コネクターに付与されている番号
ケーブル発注品番 ：ケーブルに付与されている発注するための品番
配線図
キット名
目次
図面名
図面番号
キット名
図面名
図面番号
ケーブル
発注品番
コネクター番号
制御配線図
D00ABJ-00-602-00 Page 3

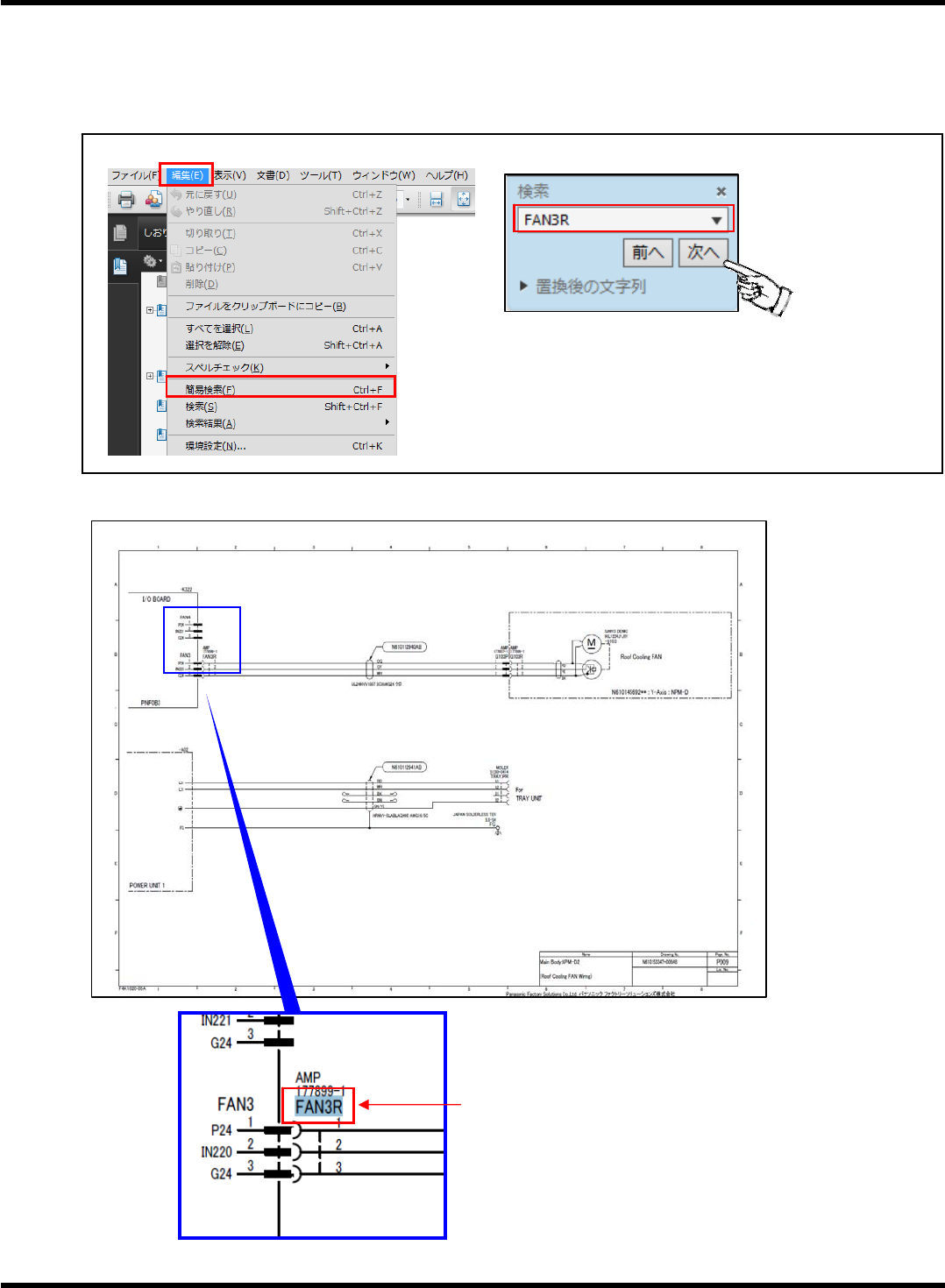

2.
検索
(
コネクター番号など
)
①. コネクター番号などを入力し検索します
。
（PDF アプリケーションの検索機能をお使いください）
②. 検索した部分が表示されます。
クリック
検索されたコネクター番号
検索例
