3-36 3 4.4.5 给花键轴加油 ( 需要时 ) n 要点 花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要， 涂抹指定的润滑油 (NSL) 以防止生锈。 1 e 使贴装头部移到贴片机的正面侧。 1. 按紧急停机按钮之后，打开贴片机正面的机盖。 2. 使用一次性换料车的机型，需将料车从贴片机上拆下。 3. 用移动把手将贴装头部移到贴片机正面一侧。 2 清洁花键…
3-35
3

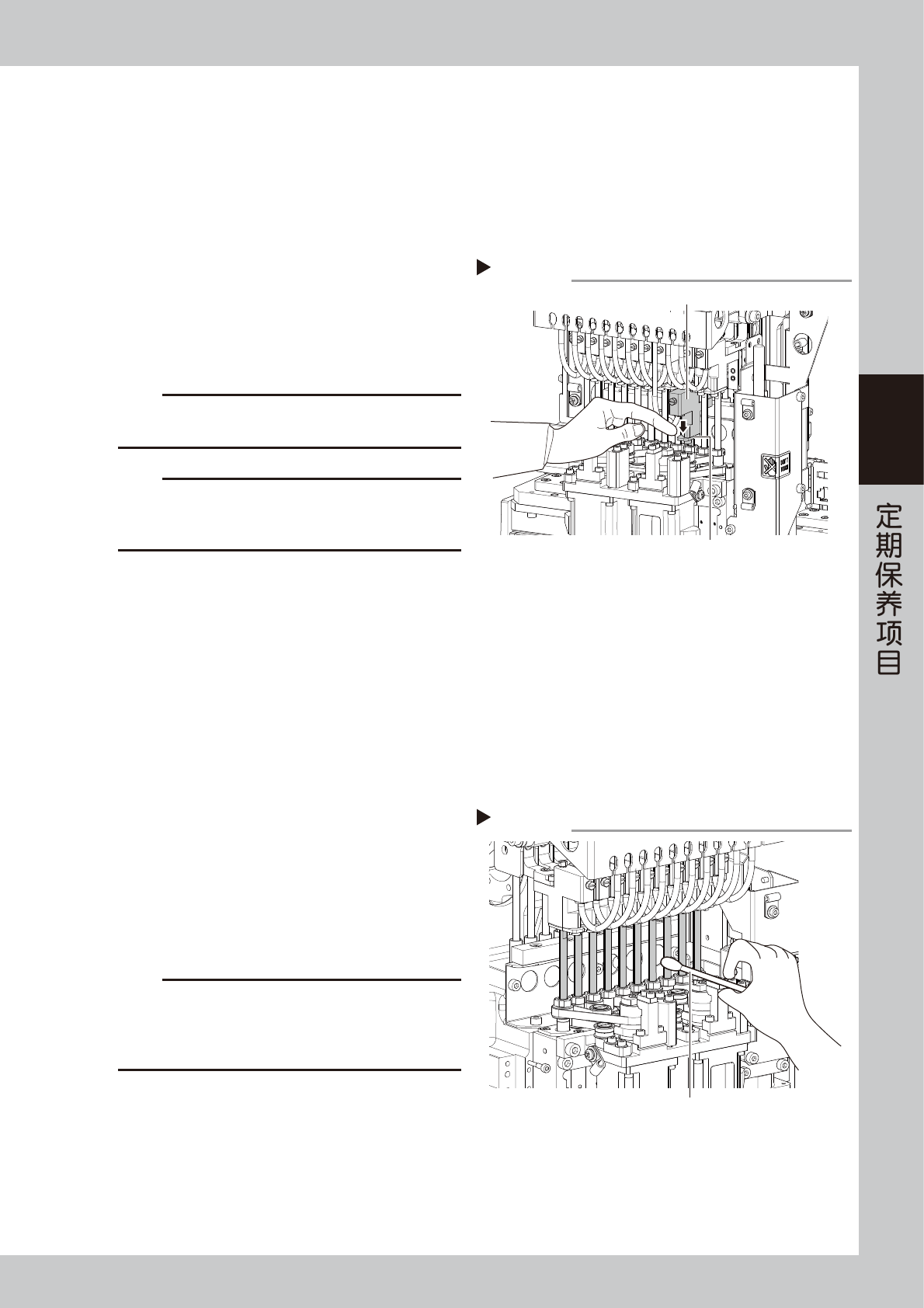

4.4.3 花键轴 (Z 轴 ) 的动作确认
下面，介绍花键轴 (Z 轴 ) 的动作确认方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
使花键轴 (Z 轴 ) 上下移动。
用手指按压花键轴 (Z 轴 ) 的接头块下部，使 Z 轴下
降。松开手指，Z 轴自动返回原位。确认与其它花
键轴相比，在动作与异响方面无异常。
55370-L4-00
c
注意
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或 YAMAHA 联系。
4.4.4 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘纸或
棉棒等擦拭花键轴。
55371-L4-00
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“4.4.5 给花键轴加油 (需要时 )”
涂抹润滑油。
Step 2
使Ｚ轴上下移动
用手指按压
接头块
清洁花键轴
棉棒
Step 3
3-36
3

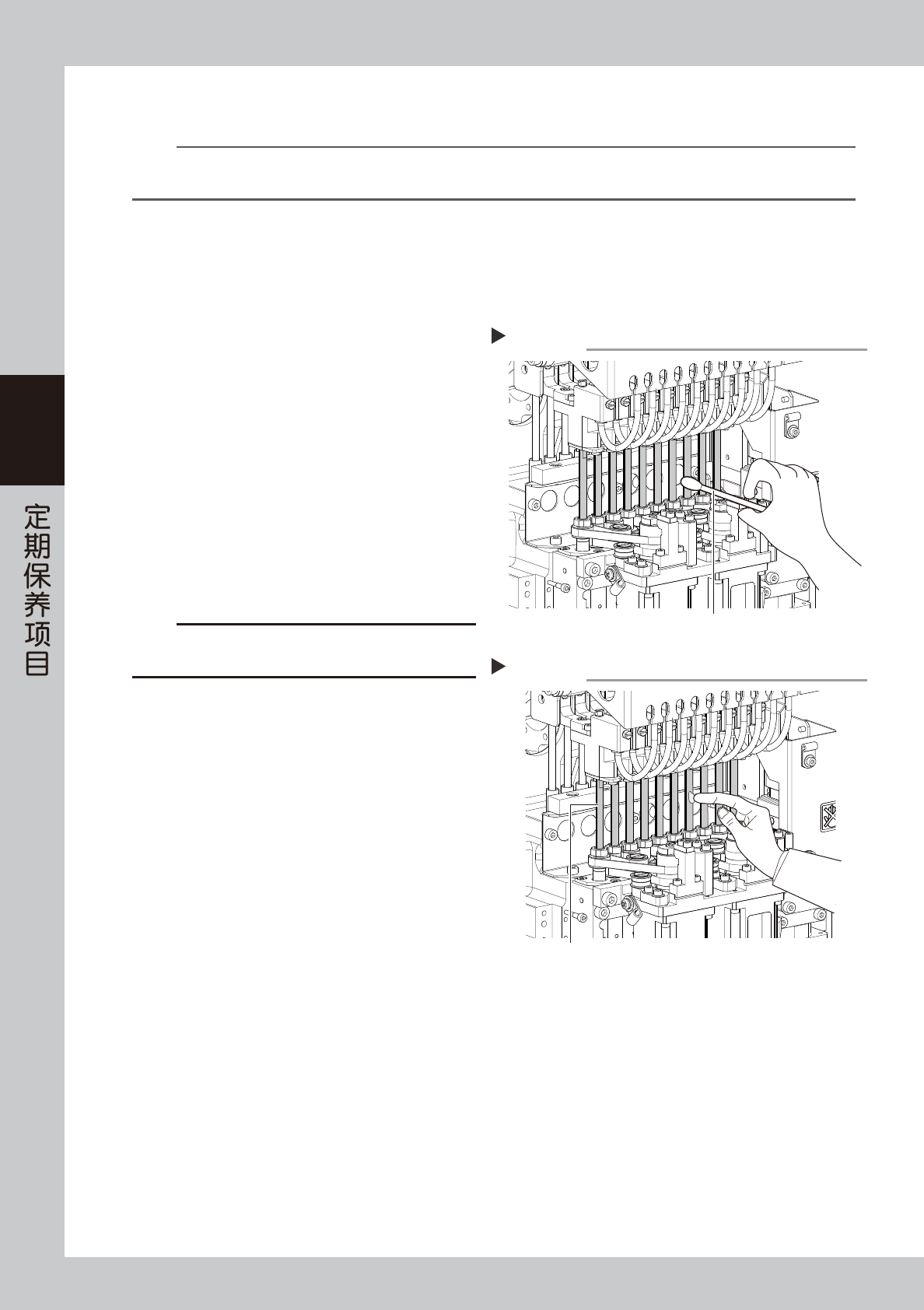

4.4.5 给花键轴加油 ( 需要时 )
n
要点
花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要，
涂抹指定的润滑油 (NSL) 以防止生锈。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
清洁花键轴。
用无尘纸或棉棒等擦拭花键轴。
55372-L4-00
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
55335-L4-10
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘纸或棉棒等擦去花键轴上下堆积的多余
润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。
清洁花键轴
Step 2
棉棒
给花键轴涂抹润滑油
Step 3
花键轴
3-37
3

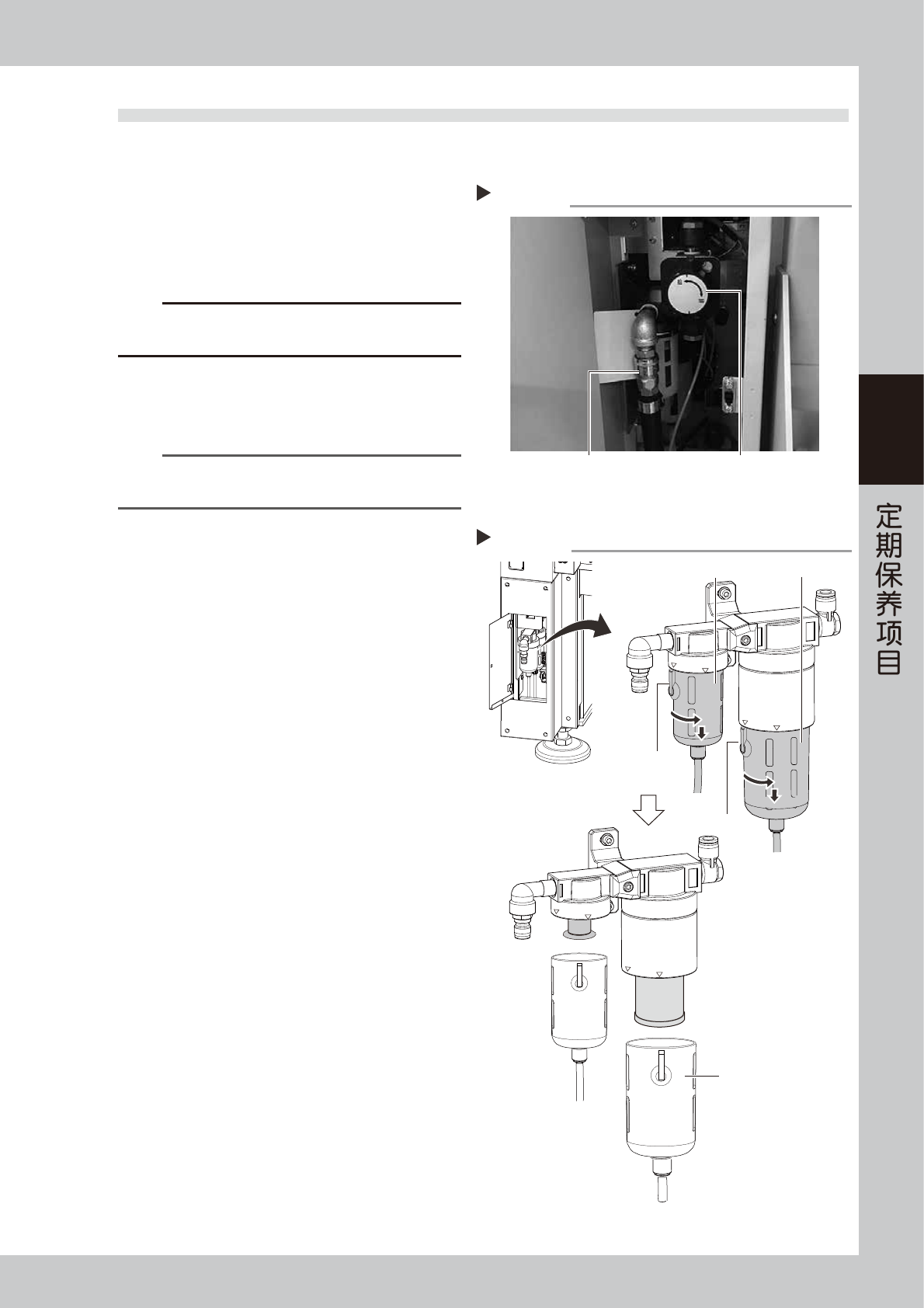

4.5 气、雾过滤器的点检、清洁与滤芯的更换
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气连接器。
1. 将 [ 供气 / 排气 ] 开关向右旋转，切断供气。
2. 拆下与气源连接部连接的空气连接器。
55373-L4-00
c
注意
拆下空气连接器时，会发出很大的排气声，还可能会有油、水、
不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 4 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
1. 边按过滤杯的按钮，边将过滤杯向右转动。
2. 使按钮对准右图所示的“IN”位置之后，将过
滤杯向下拔出。
55336-L4-10
拆卸空气连接器
Step 1
空气连接器
[供气/排气]开关
Step 3
LOCK
IN
LOCK
IN
拆卸过滤杯
过滤杯
按钮
按钮
空气过滤器
油雾过滤器
