3-37 3 4.5 气、雾过滤器的点检、清洁与滤芯的更换 本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。 下面， 介绍这些过滤器的点检、 清洁与滤芯的更换方法。为保障作业安全， 请务必先拆下与气源连接的空气连接器。 1 拆卸空气连接器。 1. 将 [ 供气 / 排气 ] 开关向右旋转，切断供气。 2. 拆下与气源连接部连接的空气连接器。 55373-L4-00 c 注意 拆下空气连接器时， 会发出很…
3-36
3
4.4.5 给花键轴加油 ( 需要时 )
n
要点
花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要，
涂抹指定的润滑油 (NSL) 以防止生锈。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
清洁花键轴。
用无尘纸或棉棒等擦拭花键轴。
55372-L4-00
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
55335-L4-10
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘纸或棉棒等擦去花键轴上下堆积的多余
润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。
清洁花键轴
Step 2
棉棒
给花键轴涂抹润滑油
Step 3
花键轴
3-37
3
4.5 气、雾过滤器的点检、清洁与滤芯的更换
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气连接器。
1. 将 [ 供气 / 排气 ] 开关向右旋转，切断供气。
2. 拆下与气源连接部连接的空气连接器。
55373-L4-00
c
注意
拆下空气连接器时，会发出很大的排气声，还可能会有油、水、
不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 4 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
1. 边按过滤杯的按钮，边将过滤杯向右转动。
2. 使按钮对准右图所示的“IN”位置之后，将过
滤杯向下拔出。
55336-L4-10
拆卸空气连接器
Step 1
空气连接器
[供气/排气]开关
Step 3
LOCK
IN
LOCK
IN
拆卸过滤杯
过滤杯
按钮
按钮
空气过滤器
油雾过滤器
3-38
3
4

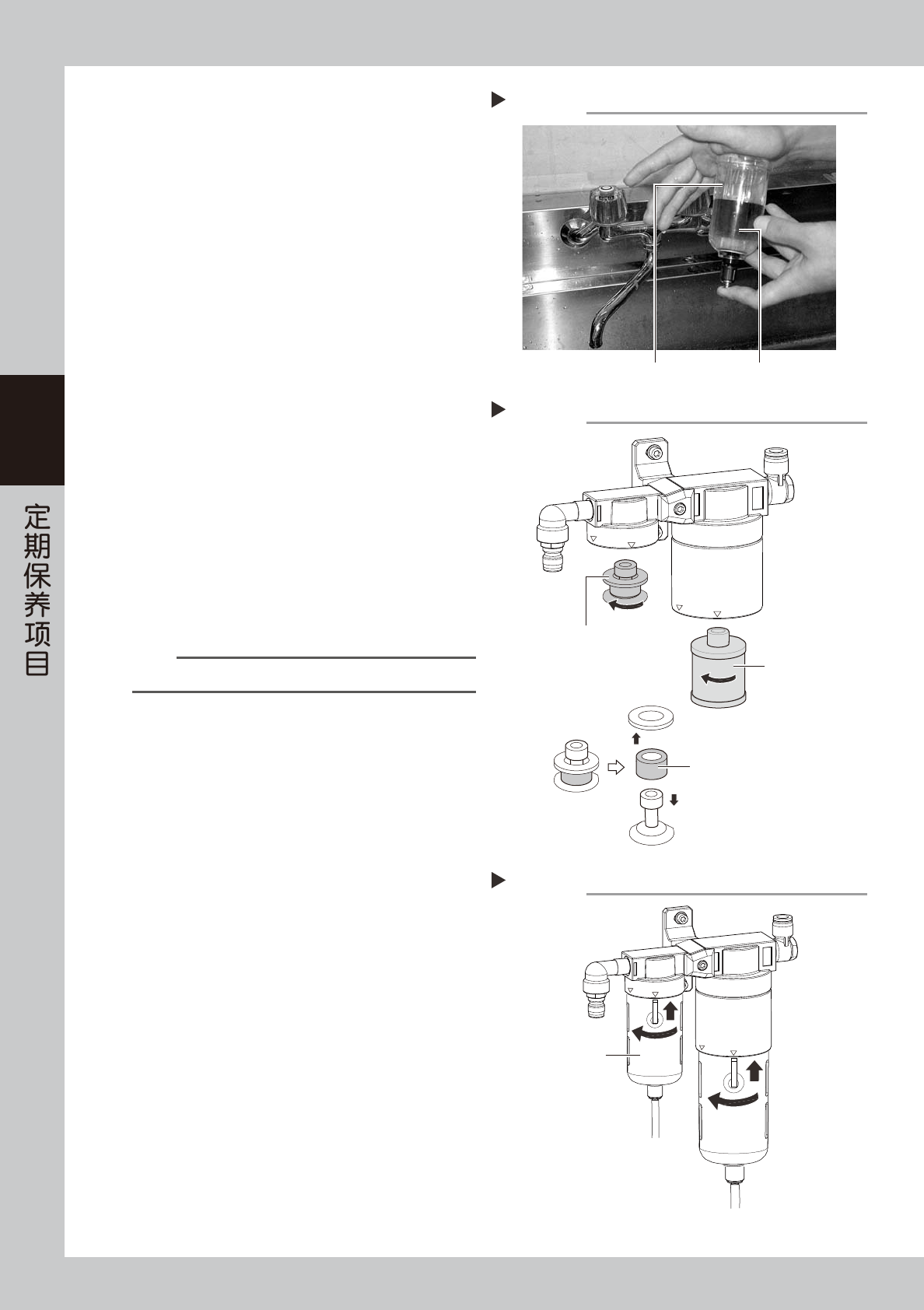

清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55337-L4-00
5
拆卸滤芯。
空气滤芯
将空气滤芯组件向左旋转拆下。空气滤芯夹在
上下侧端盖之间。
油雾滤芯
将油雾滤芯向左旋转拆下。
55338-L4-10
6
检查滤芯的状态。
检查滤芯没有脏污与堵塞。若已脏污或被堵塞时，
需换上新的滤芯。
7
安装滤芯。
按照与拆卸时相反的步骤安装滤芯。
8
安装过滤杯。
1. 将过滤杯的按钮对准“IN”位置之后向上推。
2. 再将过滤杯向左转动，直到按钮对准“LOCK”
位置。
55375-L2-00
参考
将过滤杯向左旋转到“LOCK”位置时会发出“咔嚓”声。
9
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左旋转，接通供气。
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
Step 5
拆卸滤芯
油雾滤芯
空气滤芯
空气滤芯组件
Lock
IN
Lock
IN
安装过滤杯
Step 8
过滤杯
