3-39 3 4.6 U 轴 (W2 轴 ) 的清洁与加油 ( 仅限双段传送台 ) 双段传送台机型，需要每 3 个月对 U 轴 (W2 轴 ) 的滚珠丝杆、导轨与六角轴进行 1 次清洁与加油。 下面，介绍 U 轴 (W2 轴 ) 的清洁与加油方法。加油位置与加油方式，请参照后述 “第 5 章 加油位置一览” 。 加油之前，先准备指定的润滑油 (NSL)。 1 将传送宽度调到最大。 1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽…
3-38
3
4
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55337-L4-00
5
拆卸滤芯。
空气滤芯
将空气滤芯组件向左旋转拆下。空气滤芯夹在
上下侧端盖之间。
油雾滤芯
将油雾滤芯向左旋转拆下。
55338-L4-10
6
检查滤芯的状态。
检查滤芯没有脏污与堵塞。若已脏污或被堵塞时，
需换上新的滤芯。
7
安装滤芯。
按照与拆卸时相反的步骤安装滤芯。
8
安装过滤杯。
1. 将过滤杯的按钮对准“IN”位置之后向上推。
2. 再将过滤杯向左转动，直到按钮对准“LOCK”
位置。
55375-L2-00
参考
将过滤杯向左旋转到“LOCK”位置时会发出“咔嚓”声。
9
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左旋转，接通供气。
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
Step 5
拆卸滤芯
油雾滤芯
空气滤芯
空气滤芯组件
Lock
IN
Lock
IN
安装过滤杯
Step 8
过滤杯
3-39
3

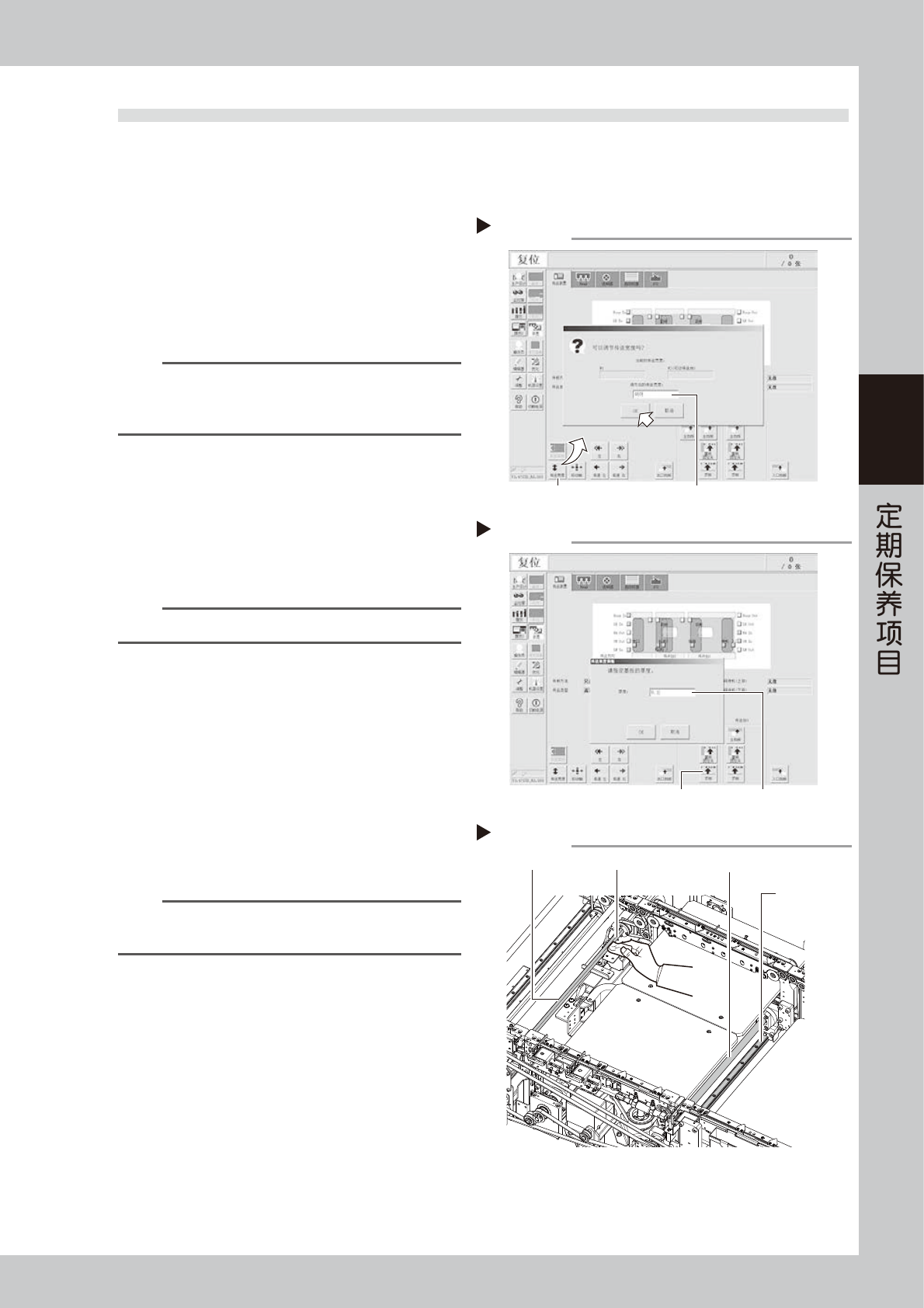

4.6 U 轴 (W2 轴 ) 的清洁与加油 ( 仅限双段传送台 )
双段传送台机型，需要每 3 个月对 U 轴 (W2 轴 ) 的滚珠丝杆、导轨与六角轴进行 1 次清洁与加油。
下面，介绍 U 轴 (W2 轴 ) 的清洁与加油方法。加油位置与加油方式，请参照后述“第 5 章 加油位置一览”。
加油之前，先准备指定的润滑油 (NSL)。
1
将传送宽度调到最大。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度对话框。
2. 在“调节后的传送宽度”输入框中输入最大宽
度并按 [OK] 按钮。传送宽度变为指定的宽度。
56314-L4-00
参考
・
双段传送台机型的最大传送宽度为 460mm。
・
按“生产设计”画面的 [ 传送宽度 ] 按钮，也可以打开调节
传送宽度的画面。
2
使传送台 2 的顶板上升。
1. 按传送台 2 的 [ 顶板 ] 按钮，打开“传送装置
顶板”画面。
2. 在“厚度”输入框中输入“0.1”之后，按 [OK]
按钮，使传送台 2 的顶板上升。
56315-L4-00
n
要点
使传送台 2 的顶板上升，可便于清洁滚珠丝杆与导轨。
3
e
清洁 U 轴（W2 轴）的各部。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于清洁 U 轴需
将料车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品取
出。
4. 用不起尘的无尘纸等擦去 U 轴的滚珠丝杆 (2
根 )、导轨 (2 根 ) 与六角轴 (1 根 ) 的脏污润滑
油与尘屑。
55339-L4-10
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
调节传送宽度
Step 1
输入最大传送宽度[传送宽度]按钮
输入基板的厚度
Step 2
[顶板]按钮 输入厚度
清洁U轴各部
Step 3
导轨
无尘纸六角轴
滚珠丝杆
3-40
3
4
将传送宽度调到最小。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最小宽
度“50”并按 [OK] 按钮。传送宽度变为指定的
宽度。
4. 按照 Step2 的方法使传送台 2 的顶板上升。
参考
调节传送宽度，顶板将自动下降。
5
e
擦拭还未擦到的部位。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于清洁 U 轴需
将料车从贴片机上拆下。
3. 用不起尘的无尘纸等擦拭在 Step3 中还未擦到
的部位。
55340-L4-10
6
涂抹润滑油。
1. 在传送宽度为最小的状态下，用手指将指定的
润滑油 (NSL) 均匀地涂抹在滚珠丝杆、六角轴、
导轨的表面以及螺旋槽、移动导槽部。
2. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
3. 按照 Step1 的方法将传送宽度调到最大。
e
4. 按照 Step2 的方法使传送台 2 的顶板上升。
5. 按紧急停机按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，为便于给 U 轴涂抹
润滑油，需将料车从贴片机上拆下。
6. 用手指给在 1. 中未涂抹到的部位涂抹润滑油。
55341-L4-10
7
使润滑油均匀遍布 U 轴各部。
1. 关闭贴片机的正面机盖，并解除贴片机的紧急
停机状态。使用一次性换料车的机型，需将料
车装回贴片机。
2. 按照 Step1 与 Step4 的方法反复数次将传送宽
度调到最大与最小。
8
e
擦去多余的润滑油。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于擦去 U 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 擦去滚珠丝杆、六角轴、导轨各个端部堆积的
多余润滑油。

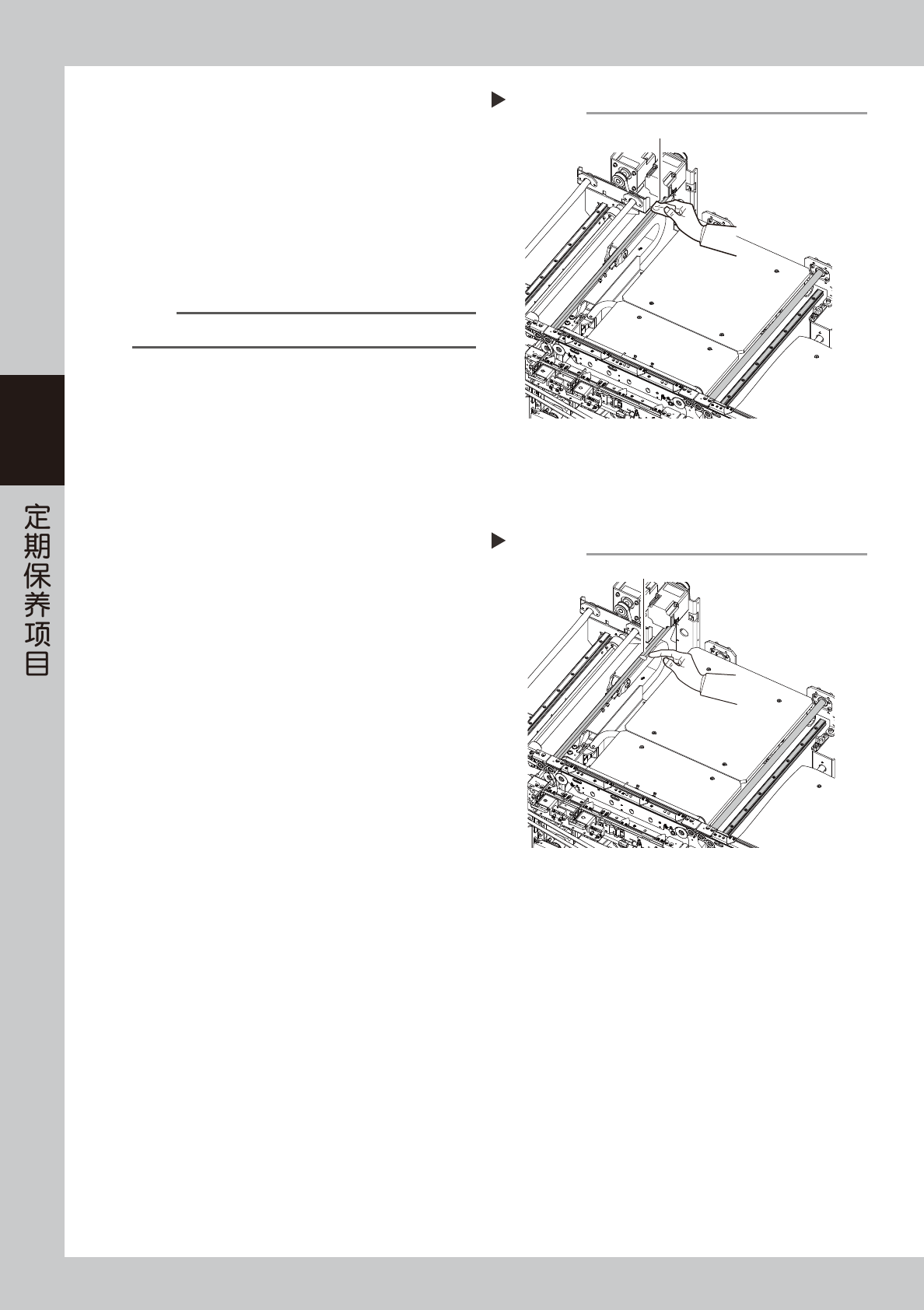

擦拭U轴还未擦到的部位
Step 5
擦拭还未擦到的部位
给U轴各部涂抹润滑油
Step 6
润滑油 (均匀涂抹)
