3-40 3 4 将传送宽度调到最小。 1. 关闭贴片机的正面机盖，解除贴片机的紧急停 机状态。使用一次性换料车的机型，需将料车 装回贴片机。 2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，打开调节传送宽度的画面。 3. 在“调节后的传送宽度”输入框中输入最小宽 度“50”并按 [OK] 按钮。传送宽度变为指定的 宽度。 4. 按照 Step2 的方法使传送台 2 的顶板上升。 参考 调节传送宽度，顶板将自动下降…
3-39
3
4.6 U 轴 (W2 轴 ) 的清洁与加油 ( 仅限双段传送台 )
双段传送台机型，需要每 3 个月对 U 轴 (W2 轴 ) 的滚珠丝杆、导轨与六角轴进行 1 次清洁与加油。
下面，介绍 U 轴 (W2 轴 ) 的清洁与加油方法。加油位置与加油方式，请参照后述“第 5 章 加油位置一览”。
加油之前，先准备指定的润滑油 (NSL)。
1
将传送宽度调到最大。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度对话框。
2. 在“调节后的传送宽度”输入框中输入最大宽
度并按 [OK] 按钮。传送宽度变为指定的宽度。
56314-L4-00
参考
・
双段传送台机型的最大传送宽度为 460mm。
・
按“生产设计”画面的 [ 传送宽度 ] 按钮，也可以打开调节
传送宽度的画面。
2
使传送台 2 的顶板上升。
1. 按传送台 2 的 [ 顶板 ] 按钮，打开“传送装置
顶板”画面。
2. 在“厚度”输入框中输入“0.1”之后，按 [OK]
按钮，使传送台 2 的顶板上升。
56315-L4-00
n
要点
使传送台 2 的顶板上升，可便于清洁滚珠丝杆与导轨。
3
e
清洁 U 轴（W2 轴）的各部。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于清洁 U 轴需
将料车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品取
出。
4. 用不起尘的无尘纸等擦去 U 轴的滚珠丝杆 (2
根 )、导轨 (2 根 ) 与六角轴 (1 根 ) 的脏污润滑
油与尘屑。
55339-L4-10
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
调节传送宽度
Step 1
输入最大传送宽度[传送宽度]按钮
输入基板的厚度
Step 2
[顶板]按钮 输入厚度
清洁U轴各部
Step 3
导轨
无尘纸六角轴
滚珠丝杆
3-40
3
4
将传送宽度调到最小。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最小宽
度“50”并按 [OK] 按钮。传送宽度变为指定的
宽度。
4. 按照 Step2 的方法使传送台 2 的顶板上升。
参考
调节传送宽度，顶板将自动下降。
5
e
擦拭还未擦到的部位。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于清洁 U 轴需
将料车从贴片机上拆下。
3. 用不起尘的无尘纸等擦拭在 Step3 中还未擦到
的部位。
55340-L4-10
6
涂抹润滑油。
1. 在传送宽度为最小的状态下，用手指将指定的
润滑油 (NSL) 均匀地涂抹在滚珠丝杆、六角轴、
导轨的表面以及螺旋槽、移动导槽部。
2. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
3. 按照 Step1 的方法将传送宽度调到最大。
e
4. 按照 Step2 的方法使传送台 2 的顶板上升。
5. 按紧急停机按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，为便于给 U 轴涂抹
润滑油，需将料车从贴片机上拆下。
6. 用手指给在 1. 中未涂抹到的部位涂抹润滑油。
55341-L4-10
7
使润滑油均匀遍布 U 轴各部。
1. 关闭贴片机的正面机盖，并解除贴片机的紧急
停机状态。使用一次性换料车的机型，需将料
车装回贴片机。
2. 按照 Step1 与 Step4 的方法反复数次将传送宽
度调到最大与最小。
8
e
擦去多余的润滑油。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于擦去 U 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 擦去滚珠丝杆、六角轴、导轨各个端部堆积的
多余润滑油。
擦拭U轴还未擦到的部位
Step 5
擦拭还未擦到的部位
给U轴各部涂抹润滑油
Step 6
润滑油 (均匀涂抹)
3-41
3
5.6 个月

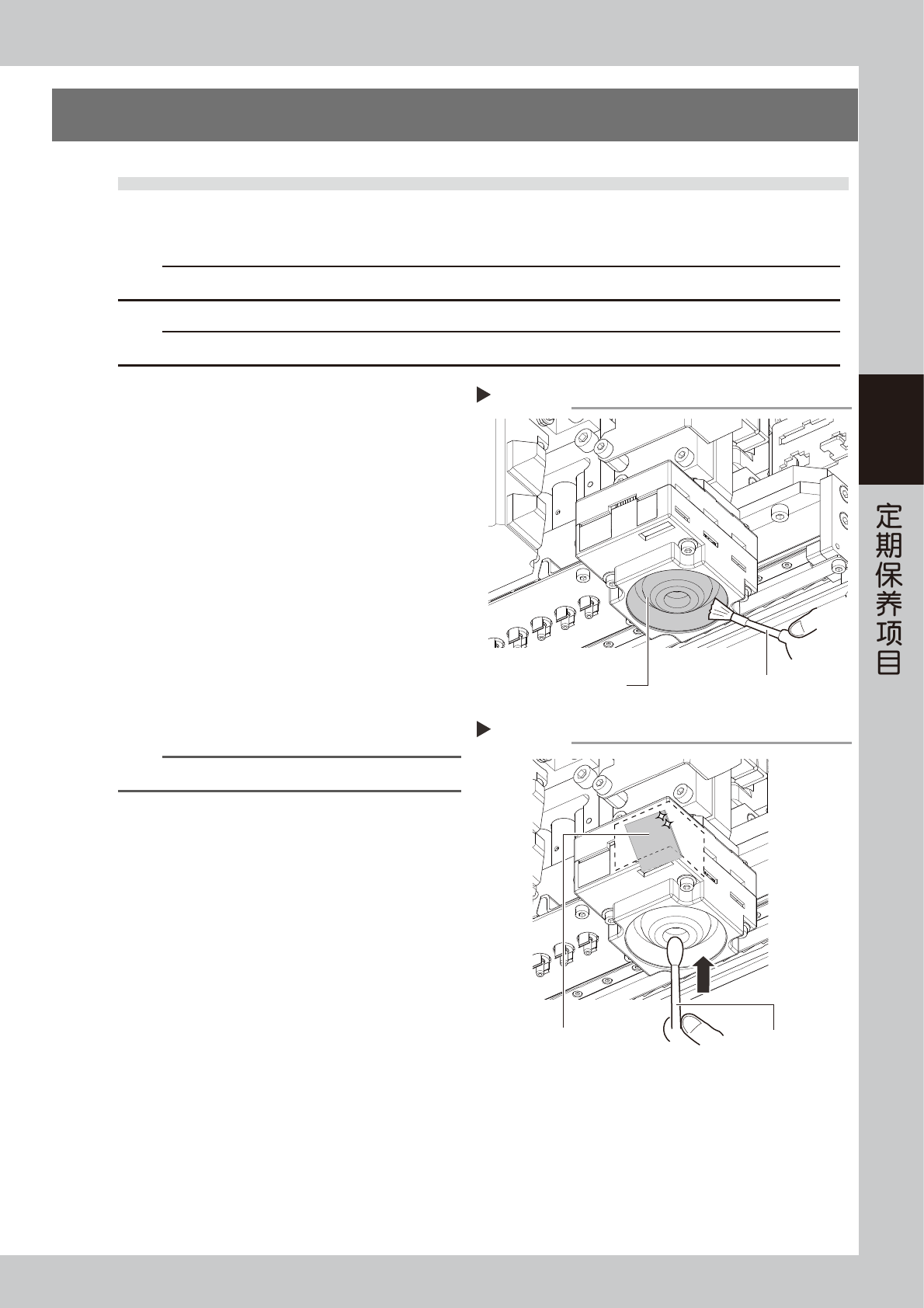

5.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部的右侧 ( 左侧的为选购件 )。长期使用贴片机，该相机的照明装置也会因尘屑等
而脏污，建议定期对该照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
1
e
移动贴装头部。
1. 将易受磁场影响的手表、ID 磁卡等随身物品取
出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，为便于清洁基准标
记识别相机需将料车从贴片机上拆下。
4. 用移动把手将贴装头部移到便于清洁基准标记
识别相机的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55345-L4-10
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55342-L4-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机的照明
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
