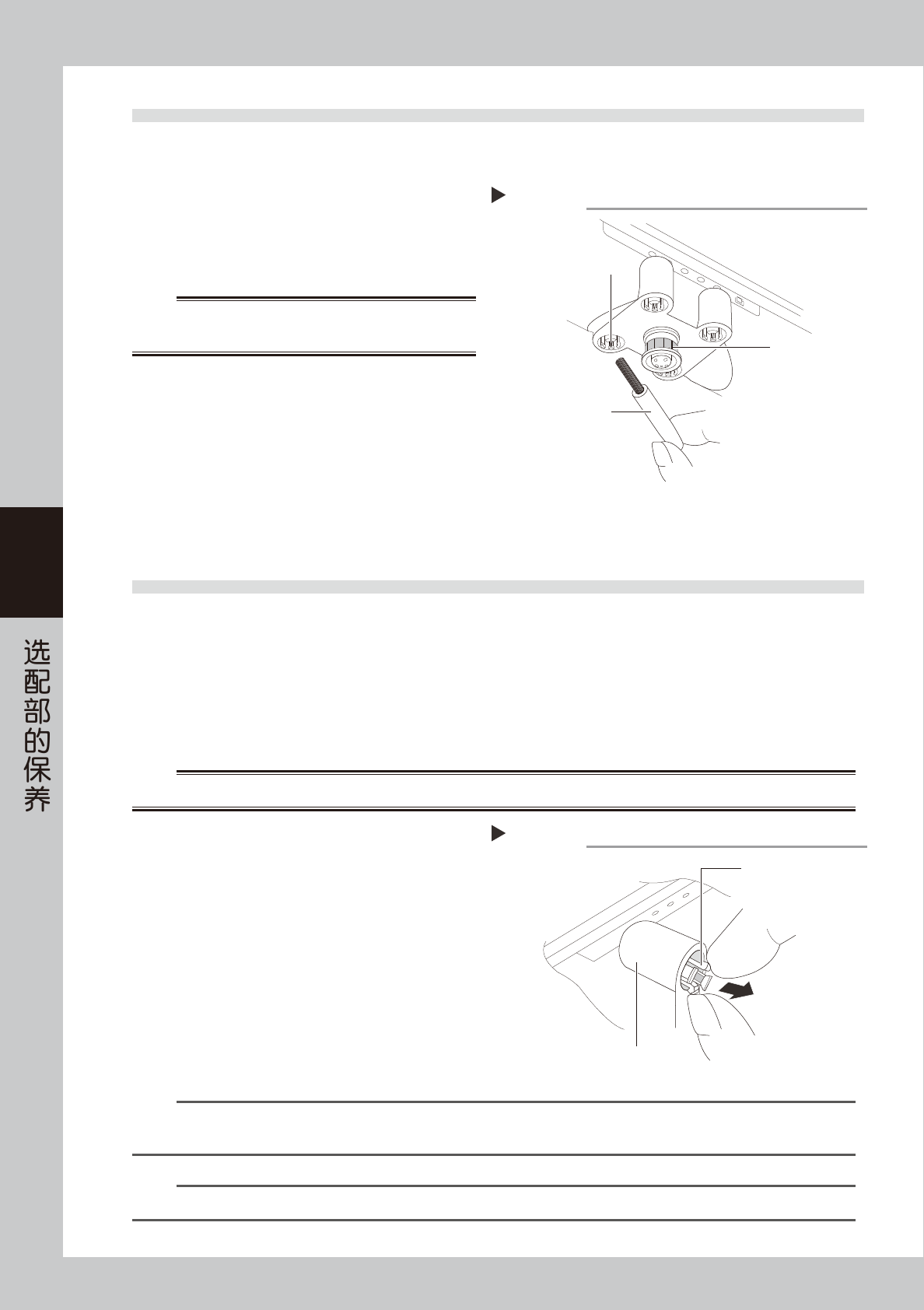

1.1 放电针的清洁 ( 每月 )
每月或 LED 亮绿灯 (+PREC、-PREC) 时，需对静电消除器的放电针进行清洁。
下面，介绍清洁放电针的方法。
1
切断静电消除器的电源。
1. 按紧急停机按钮，打开贴片机的机盖，静电消
除器的电源将自动被切断。
2. 确认静电消除器的 LED 已全部熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内
仍有电流残留，非常危险。
2
清洁放电针。
1. 用静电消除器附带的细刷或棉棒清除放电针前
端与传感器部 ( 镀金部 ) 的脏污。
2. 有无法清除的脏污时，可用棉棒浸上少量的
IPA 擦除。
55401-L4-00
1.2 放电针的更换 ( 2 年 )
若对放电针进行了清洁，显示离子平衡异常的 LED(+ERR、-ERR) 仍然不熄灯时需要更换放电针 (KHN-M83P1-00X：
Needle Set, 4 根／盒 )。此外，每 2 年还需要更换 1 次放电针。1 个静电消除器需要 12 根放电针。前后侧各装有
1 个静电消除器的贴片机，更换放电针时，1 台贴片机需要 24 根 (6 套 ) 放电针。
1
切断静电消除器的电源。
1. 按紧急停机按钮，打开贴片机的机盖，静电消除器的电源将自动被切断。
2. 确认静电消除器的 LED 已全部熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内仍有电流残留，非常危险。
2
拆卸放电针。
如右图所示，捏住放电针座对角上的 2 处卡扣拔出。
55402-L4-00
3
更换放电针。
安装放电针时，将放电针座的切口部对准放电针组
件的突起部之后按入。
4
( 有静电测试仪时 ) 确认除静电的性能。
1. 接通贴片机的电源。
2. 将静电测试仪放置在送料器的吸附位置附近，
确认除静电性能。
n
要点
除静电性能的规格 ：在送料器吸附位置的衰减时间 (+1000V 带电衰减到 +100V 以下的时间 ) 为 15 秒以内。
若更换了放电针，除静电性能仍然无法恢复时，或静电消除器仍不断发生错误时，请与 YAMAHA 或销售代理商联系。
n
要点
关于静电消除器的详细规格，请参阅静电消除器生产厂商的使用说明书。
清洁放电针
附带的细刷
需清洁的
传感器部
放电针
Step 2
拆卸放电针
Step 2
放电针座的卡扣
放电针组件
4-3
4

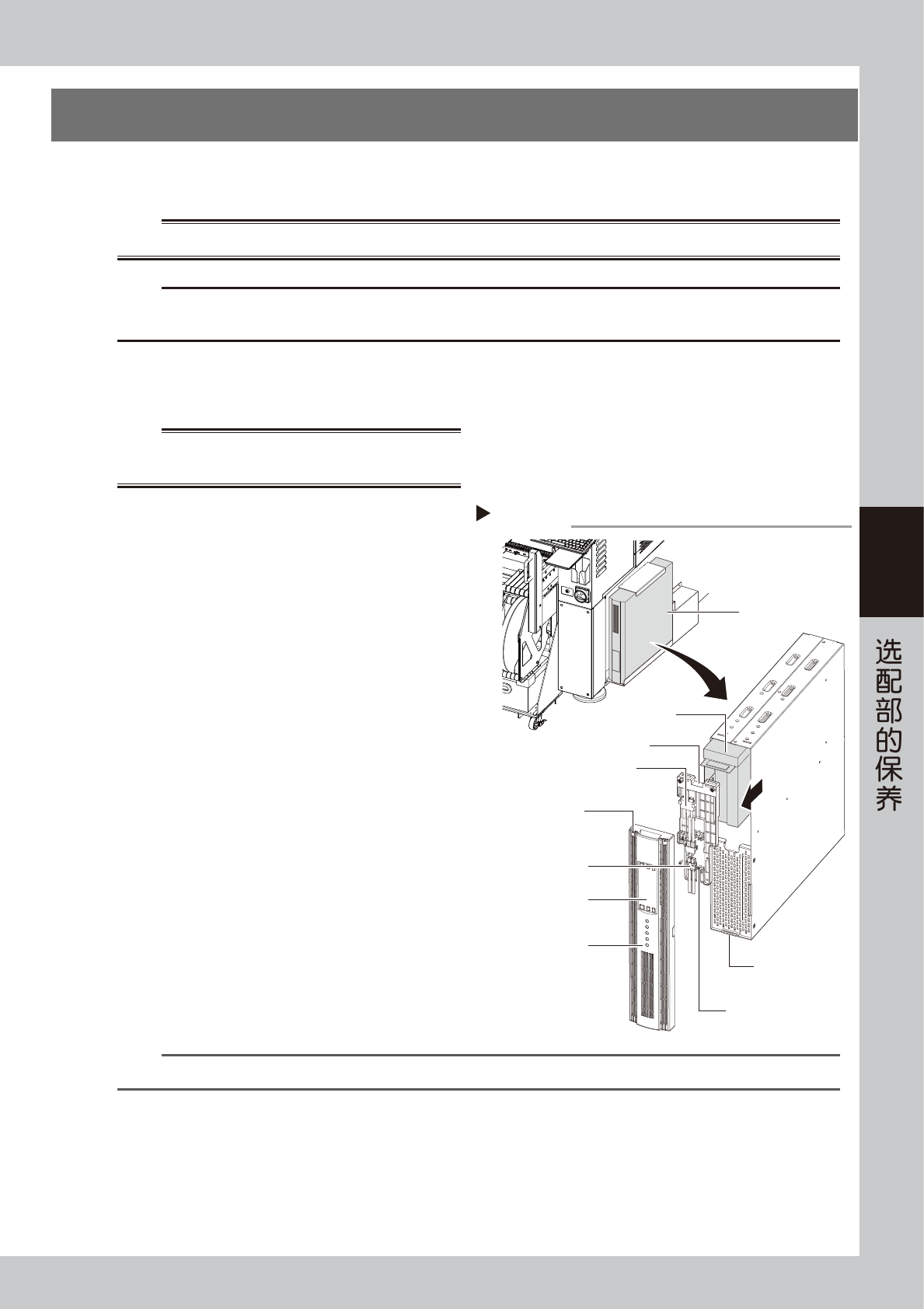

2.UPS 蓄电池的更换 (3 年 )
蓄电池有一定的使用寿命。根据周围温度等使用环境不同，使用寿命会有所不同，但一般建议 3 年左右最好更换 1
次蓄电池。下面，介绍更换 UPS 内置蓄电池的方法。
w
警告
更换蓄电池，必须由有电工操作经验以及专业知识的人员进行。
c
注意
UPS 使用的蓄电池会自然放电。若购买备用蓄电池，为避免长时间存放，建议最早可提前在预计更换的 1 〜 2 个月之前购买。此外，
蓄电池应在室温下存放，避免高温。
1
切断设备的电源。
关闭设备的电源数秒之后，UPS 也会自动切断电源。
w
警告
请勿在紧急停机状态下更换蓄电池。因为，此时 UPS 还处于
工作状态，非常危险。
2
拆卸正面面板。
用十字螺丝刀拆下正面面板的 2 处固定螺丝。
55403-L4-00
3
断开蓄电池的连接器。
将 UPS 侧与内置蓄电池侧的连接器断开。
4
拆卸蓄电池固定板。
用十字螺丝刀拆下蓄电池固定板的固定螺丝之后，
取下蓄电池固定板。
5
换上新的蓄电池。
拔出需要更换的蓄电池之后，插入新的蓄电池。
6
组装回原来的状态。
按照与 Step2 〜 Step4 相反的步骤将 UPS 组装回原
来的状态。
7
确认组装是否正确。
1. 接通设备的电源。
2. 按UPS 操作面板上的 [ON] 按钮，确认“BATTERY
LED”已熄灯。
8
记录蓄电池的更换日。
在 UPS 警告标贴 ( 参照前述“安全须知”) 上记录
蓄电池的更换日。
n
要点
关于 UPS 的详细内容，请参阅选件手册中的“UPS ( 不间断电源装置 )”或 UPS 生产厂商的使用说明书。
UPS操作面板
更换UPS的内置蓄电池
UPS
UPS安装在面向贴片机
正面时的右下方
内置蓄电池
内置蓄电池侧的
连接器
UPS侧蓄电池
连接器
蓄电池固定板
正面面板
正面面板卡钩
蓄电池固定板
的固定螺丝
正面面板的
固定螺丝(2处)
4-4
4

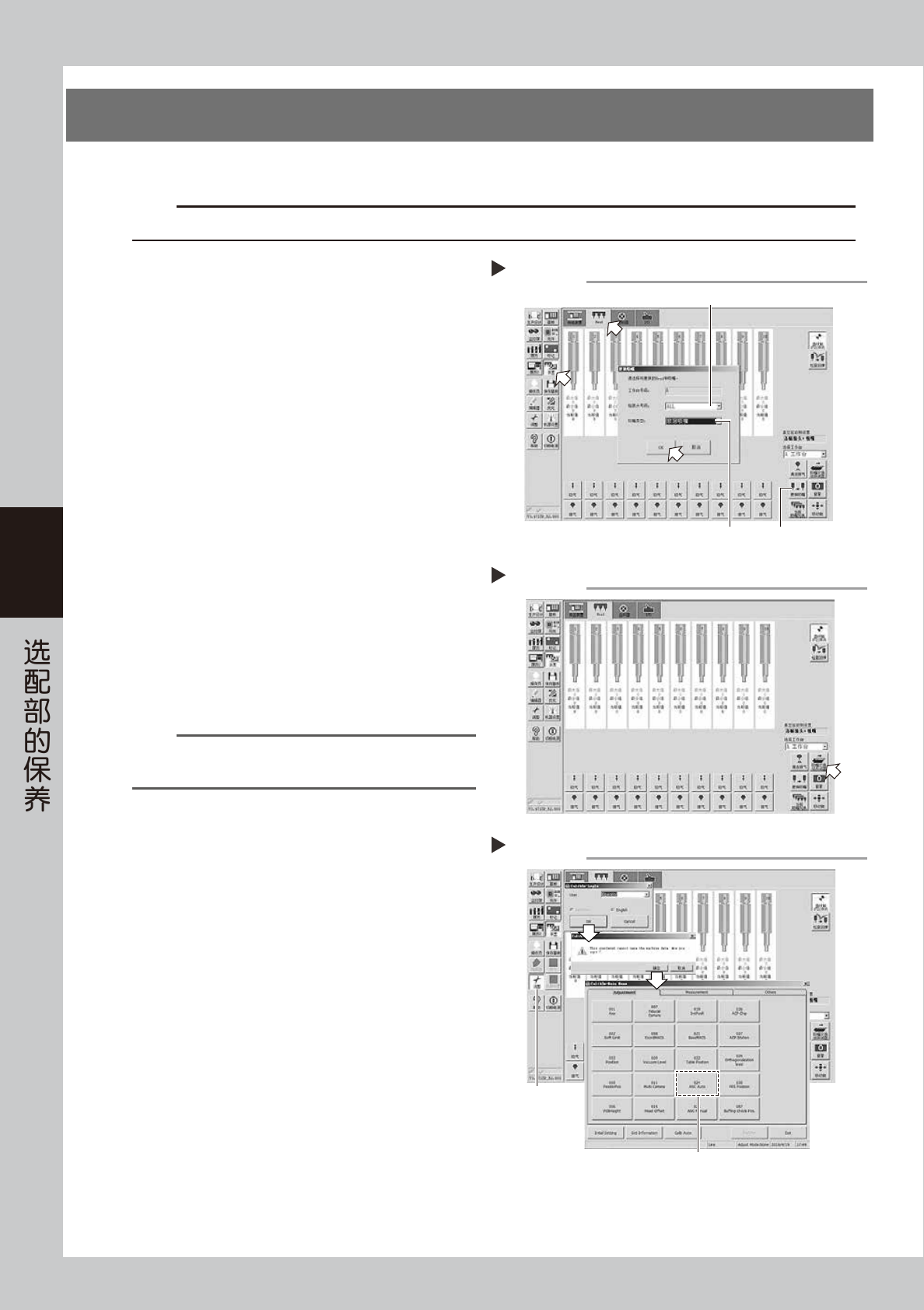

3.吸嘴交换站传感器的确认与清洁 (1 年 )
配备吸嘴交换站 ( 选配 ) 的贴片机，需定期对检测吸嘴的传感器进行确认与清洁。
c
注意
若吸嘴交换站的传感器无法正常检测吸嘴，自动更换吸嘴将无法正确进行，或因检测吸嘴出错而无法继续生产。
1
进行作业之前的准备。
1. 将所有吸嘴放回吸嘴交换站中。
打开 [ 装置 ] -“Head”画面，按 [ 更换吸嘴 ]
按钮，打开“更换吸嘴”对话框。将“贴装头
号码”选择为“ALL”，“吸嘴类型”选择为“放
回吸嘴”之后，按 [OK] 按钮，所有吸嘴被放回
吸嘴交换站中。
e
56400-L4-00
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
2
打开吸嘴交换站 (ANC) 的开闭器。
按 [ 装置 ] -“Head”画面的 [ 吸嘴交换站开闭器 ]
按钮，打开吸嘴交换站的开闭器。
56401-L4-00
3
启用 CalibSm 调整实用工具。
1. 按画面左侧按钮区的 [ 调整 ] 按钮，打开
“CalibSm-LogIn”画面。
2. 确认“User”为“Operator”之后，按 [OK] 按钮。
显示确认对话框之后，按 [ 确定 ] 按钮，打开
“CalibSm-Main Menu”主菜单画面。
56402-L4-00
n
要点
以“Operator”打开 CalibSm 调整实用工具，可以避免修改与
保存机器设定值。
4
打开吸嘴交换站自动调整画面。
按主菜单画面的 [024 ANC Auto] 按钮，打开
“CalibSm-ANC Auto”画面。
将所有吸嘴放回吸嘴交换站中
选择“放回吸嘴” [更换吸嘴]按钮
选择“ALL”
Step 1
打开吸嘴交换站的开闭器
Step 2
启动CalibSm调整实用工具
Step 3-4
[调整]按钮
按[024 ANC Auto]按钮
