4-4
4
3.吸嘴交换站传感器的确认与清洁 (1 年 )
配备吸嘴交换站 ( 选配 ) 的贴片机，需定期对检测吸嘴的传感器进行确认与清洁。
c
注意
若吸嘴交换站的传感器无法正常检测吸嘴，自动更换吸嘴将无法正确进行，或因检测吸嘴出错而无法继续生产。
1
进行作业之前的准备。
1. 将所有吸嘴放回吸嘴交换站中。
打开 [ 装置 ] -“Head”画面，按 [ 更换吸嘴 ]
按钮，打开“更换吸嘴”对话框。将“贴装头
号码”选择为“ALL”，“吸嘴类型”选择为“放
回吸嘴”之后，按 [OK] 按钮，所有吸嘴被放回
吸嘴交换站中。
e
56400-L4-00
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
2
打开吸嘴交换站 (ANC) 的开闭器。
按 [ 装置 ] -“Head”画面的 [ 吸嘴交换站开闭器 ]
按钮，打开吸嘴交换站的开闭器。
56401-L4-00
3
启用 CalibSm 调整实用工具。
1. 按画面左侧按钮区的 [ 调整 ] 按钮，打开
“CalibSm-LogIn”画面。
2. 确认“User”为“Operator”之后，按 [OK] 按钮。
显示确认对话框之后，按 [ 确定 ] 按钮，打开
“CalibSm-Main Menu”主菜单画面。
56402-L4-00
n
要点
以“Operator”打开 CalibSm 调整实用工具，可以避免修改与
保存机器设定值。
4
打开吸嘴交换站自动调整画面。
按主菜单画面的 [024 ANC Auto] 按钮，打开
“CalibSm-ANC Auto”画面。
将所有吸嘴放回吸嘴交换站中
选择“放回吸嘴” [更换吸嘴]按钮
选择“ALL”
Step 1
打开吸嘴交换站的开闭器
Step 2
启动CalibSm调整实用工具
Step 3-4
[调整]按钮
按[024 ANC Auto]按钮
4-5
4
5

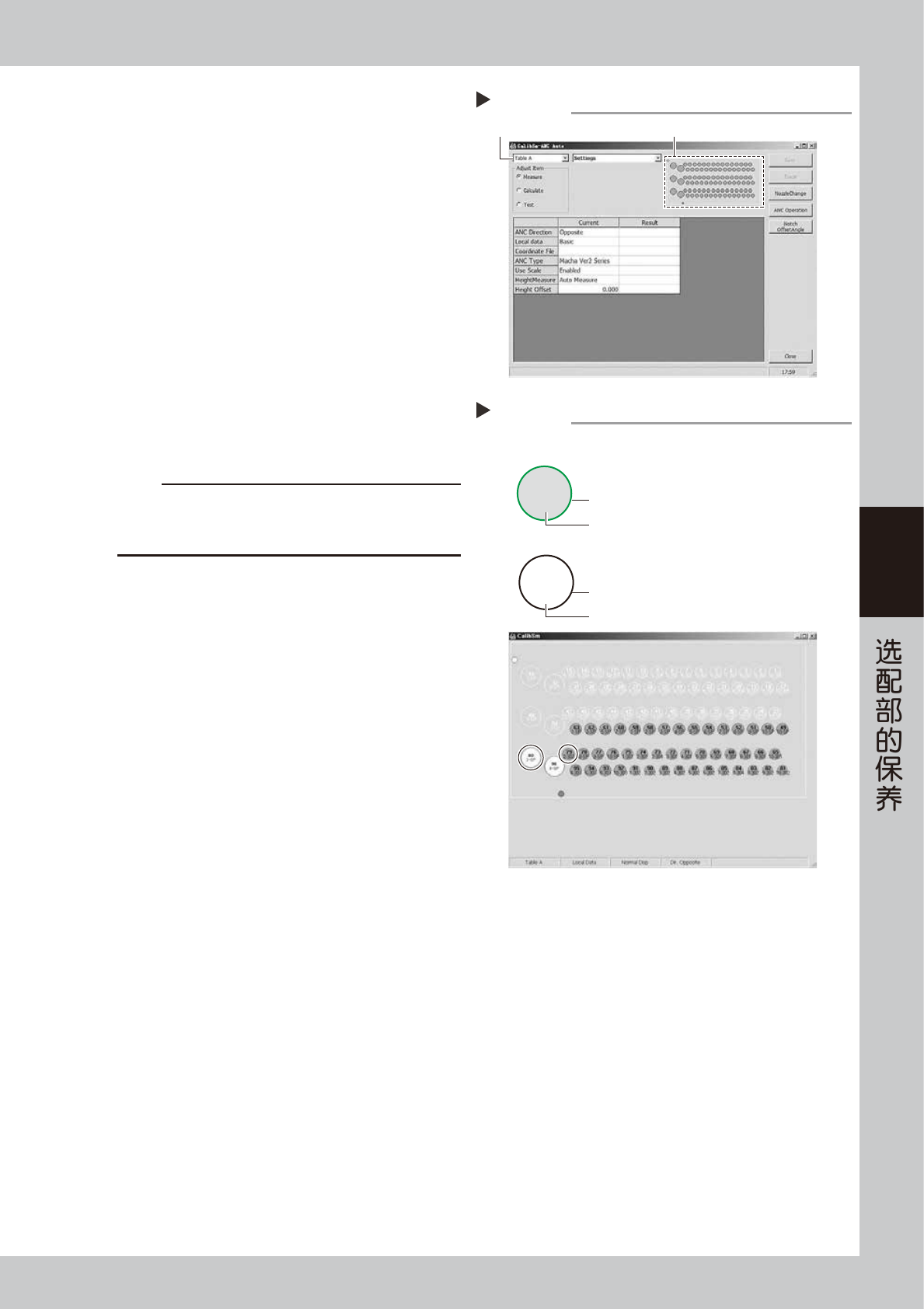

打开确认传感器的画面。
1. 从“CalibSm-ANC Auto”画面左上的下拉框中
选择任意的工作台。
2. 按吸嘴交换站的示意图按钮，打开确认传感器
的画面。
56403-L4-00
6
确认传感器的状态。
1. 参考右图的说明，确认画面中显示的吸嘴放置
状态是否与实际的吸嘴放置状态相同。
2. 用手取出吸嘴，确认对象位置的显示已变为无
吸嘴。
56404-L4-00
7
清洁吸嘴交换站。
若画面的显示与实际不一致，需取出吸嘴目视检查
吸嘴放置位置内部。若有尘屑或芯片等异物时，需
用吸尘工具等清除。
c
注意
除尘屑等原因以外，若传感器检测吸嘴交换站内的吸嘴不稳
定或无法检出时，请与销售代理商或 YAMAHA 联系。客户自
行拆开清洁不在保修范围内。
8
关闭吸嘴交换站的开闭器。
按 [ 装置 ] -“Head”画面的 [ 吸嘴交换站开闭器 ]
按钮，关闭开闭器。
打开确认传感器的画面
Step 5
选择“Table A”或“Table B” 按吸嘴交换站的示意图
2-303
79
3-SP
80
确认传感器的状态
Step 6
2号贴装头使用303吸嘴
放置位置：No.79
彩色边框(有红、蓝、黄、绿等颜色)：登录有吸嘴
3号贴装头使用定制吸嘴
放置位置：No.80
黑色边框：未登录吸嘴
灰色：本位置目前有吸嘴
白色：本位置目前无吸嘴
吸嘴放置位置与传感器状态示例
